Torno CNC CKT 320x500 – precisão e versatilidade na usinagem de metais
O torno CNC CKT 320x500 é um torno numérico avançado, concebido para o trabalho preciso de peças metálicas em pequenas e médias unidades de produção. Equipado com o sistema de controlo Siemens Sinumerik 808D e uma construção robusta, garante elevada precisão e fiabilidade.
Principais vantagens do torno CNC CKT 320x500
O torno CNC para metal CKT 320x500 oferece uma combinação perfeita de precisão, eficiência e flexibilidade, satisfazendo as necessidades de oficinas profissionais e instalações industriais. Como um torno industrial avançado, garante parâmetros de usinagem ótimos, permitindo a produção de peças com formas complexas com o mínimo de tempo. As principais vantagens incluem:
- Precisão de usinagem: Diâmetro máximo de torneamento sobre a base de 320 mm e sobre o suporte de 90 mm (opção de 135 mm), com passagem do fuso de 32 mm (opção de 44 mm), garante precisão em diversas operações de corte.
- Fuso flexível: A gama de velocidades de 100-2500 rpm com ponta MT5 permite a usinagem de diversos materiais, desde aço até ligas leves.
- Controlo avançado: O sistema Siemens Sinumerik 808D com interface intuitiva em polaco otimiza a programação e aumenta a eficiência da produção.
- Construção rígida: O peso de 900 kg e as dimensões de 1500x1000x1700 mm garantem estabilidade durante a usinagem de peças com comprimento até 500 mm.
- Eficiência das ferramentas: A cabeça revolver de 4 posições (opção de 6 ou 8) com ferramentas de 16x16 mm acelera a troca de ferramentas, reduzindo o tempo de ciclo.
- Durabilidade dos componentes: O sistema automático de lubrificação das engrenagens e das guias minimiza o desgaste, prolongando a vida útil da máquina.
- Arrefecimento ótimo: O sistema de arrefecimento protege as ferramentas e as peças, garantindo uma elevada qualidade da superfície e a continuidade do trabalho.
- Versatilidade de aplicações: Destinada ao torneamento, roscagem, ranuração e perfuração nas indústrias mecânica, automóvel e de ferramentas.
- Economia de exploração: O motor com 5,1 kW (S1) / 3,7 kW garante um elevado rendimento com baixo consumo de energia.
Construção e tecnologia do torno CNC CKT 320x500
O torno industrial CNC CKT 320x500 foi concebido a pensar na fiabilidade e precisão em ambientes de produção exigentes. Os elementos-chave da construção incluem:
- Base robusta da máquina: A construção rígida com 900 kg de peso minimiza as vibrações, garantindo estabilidade durante a usinagem.
- Fuso de alto desempenho: Passagem de 32 mm (opção de 44 mm), ponta MT5 e velocidade de 100-2500 rpm permitem a usinagem de peças diversas.

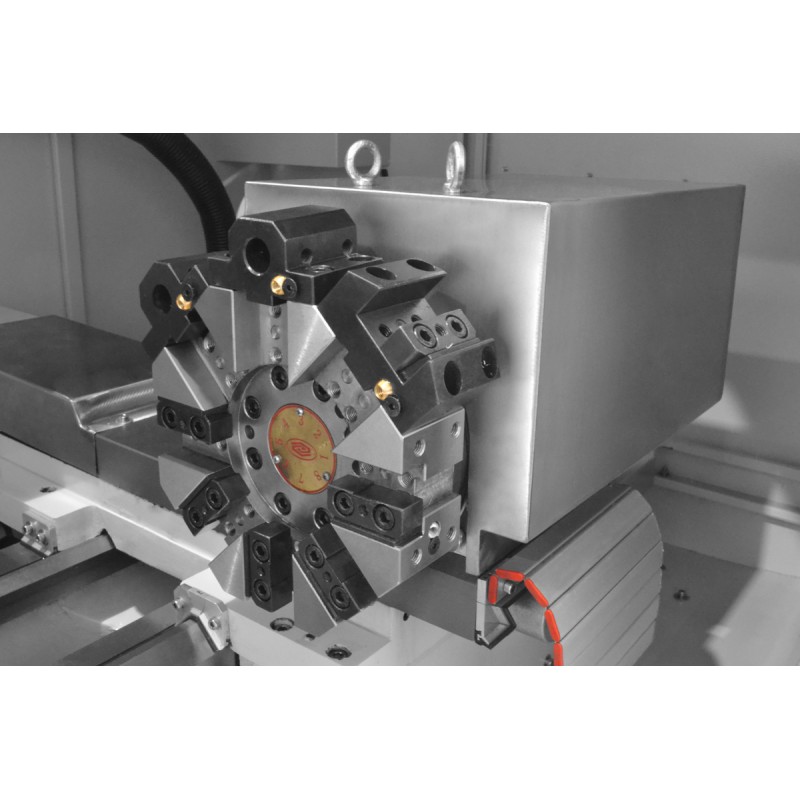

- Cabeça revolver: 4 posições (opção 6 ou 8) com ferramentas de 16x16 mm, garante uma troca rápida de ferramentas e flexibilidade de operação.
- Contraponto manual: Com ponta MK3 e curso máximo de 100 mm, permite o apoio preciso das peças.
- Servoacionamentos Siemens: garantem um movimento suave e uma elevada precisão de posicionamento.
- Sistema de lubrificação automático: A lubrificação centralizada das engrenagens e das guias reduz o desgaste dos componentes.
- Sistema de refrigeração: Mantém a temperatura ideal das ferramentas e das peças, melhorando a qualidade do processamento.
- Iluminação halogénea de 24 V: Assegura uma excelente visibilidade da área de trabalho, aumentando a segurança e a precisão.
Precisão e eficiência de trabalho
O torno numérico CKT 320x500 oferece alta precisão graças ao controlo Siemens Sinumerik 808D e aos servomotores Siemens. O sistema otimiza os percursos da ferramenta, garantindo a precisão do usinagem de peças com diâmetro de até 320 mm e comprimento de 500 mm. A troca rápida de ferramentas e os ciclos avançados de torneamento reduzem o tempo de produção, aumentando a eficiência.
Aplicação do torno CNC para metal CKT 320x500
Os tornos CNC para metal, como o CKT 320x500, são indispensáveis em setores que exigem usinagem de precisão, incluindo:
- Indústria mecânica: Produção de eixos, buchas, flanges e outros componentes de precisão.
- Indústria automóvel: Usinagem de componentes de motores, caixas de velocidades e sistemas de suspensão.
- Indústria de ferramentas: Fabrico de roscas, ranhuras e peças com geometrias complexas.
- Prototipagem: Ideal para produção unitária e de pequenas séries em oficinas e centros de I&D.
A máquina é a escolha perfeita para empresas que procuram um torno CNC compacto e versátil.
Equipamento de série
- Controlo SIEMENS SINUMERIK 808 Advanced em polaco
- Servoacionamentos Siemens
- Morsa manual de 3 garras
- Cabeça revolver de 4 posições
- Conjunto de mandíbulas macias
- Contraponto manual com ponta MK3
- Sistema de refrigeração
- Sistema automático de lubrificação da transmissão e das guias
- Iluminação halogénea de 24 V
- Documentação técnica e operacional (DTR) em polaco
- Declaração de conformidade CE
Equipamento opcional
- Controlo GSK, Siemens Sinumerik 828D ou Fanuc Oi-TF
- Suporte hidráulico
- Cabo hidráulico
- Suporte móvel
- Suporte fixo
- Mordentes adicionais macios ou duros
- Mandris de casquilho
- Pinça para peças usinadas
- Alimentador de barra
- Porta-ferramentas
- Software CAD/CAM
Parâmetros técnicos
| Parâmetros técnicos |
| Diâmetro de torneamento sobre a base |
320 mm |
| Diâmetro de torneamento sobre o suporte |
90 mm (opção 135 mm) |
| Distância entre garras |
500 mm |
| Velocidade do fuso |
100-2500 rpm |
| Diâmetro do furo do fuso |
32 mm (opção 44 mm) |
| Ponta do fuso |
MT5 |
| Número de ferramentas |
4 (opção 6, 8) |
| Dimensão das ferramentas |
16x16 mm |
| Ponta do contraponto |
MK3 |
| Curso máximo do contraponto |
100 mm |
| Potência do motor |
5,1 kW (S1) / 3,7 kW |
| Dimensões |
1500x1000x1700 mm |
| Peso líquido |
900 kg |
Controlo CNC – Siemens e Fanuc
O TORNO CNC CORMAK 320x500 oferece sistemas avançados de controlo CNC, tais como Siemens Sinumerik 808D, Siemens Sinumerik 828D e Fanuc Oi-TF, que garantem precisão, fiabilidade e facilidade de utilização:
%20kraw% C4%99diárias/Controladores %20centra% 20obr %C3% B3bczke.jpg" alt="Controladores CNC Siemens e Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />
SIEMENS SINUMERIK 808 Advanced
- Interface intuitiva: Fácil de utilizar, ideal para oficinas de menor dimensão e utilizadores iniciantes.
- Fiabilidade: Construção robusta, resistente a condições industriais adversas.
- Económico: Destinado a aplicações básicas de torneamento e fresagem.
Siemens Sinumerik 828D
- Elevada capacidade de processamento: Permite a usinagem dinâmica e o manuseamento de ciclos complexos.
- Integração com CAD/CAM: Facilita a colaboração com software de projeto.
- Funcionalidades avançadas: Otimização das trajetórias da ferramenta e possibilidade de expansão com módulos adicionais.
Fanuc Oi-TF
- Estabilidade: Fiabilidade na produção em série e no funcionamento prolongado.
- Ciclos de torneamento avançados: Ideais para operações de corte de precisão, como torneamento de roscas e ranhuras.
- Utilização intuitiva: Interface clara que acelera a programação.
Descarregue as instruções do Siemens Sinumerik 828/840
Descarregue as instruções SIEMENS SINUMERIK 808 Advanced
Confie na experiência da CORMAK
Com mais de 20 anos de experiência no fornecimento de máquinas industriais, a CORMAK oferece tornos CNC para metal fiáveis e um apoio técnico completo. As nossas máquinas cumprem as normas de segurança europeias, e o serviço profissional de assistência durante e após a garantia assegura a continuidade da produção.
- 16 anos de experiência na manutenção de controlos CNC Siemens.
- Em mais de 15 000 m² de área de armazenamento, aguardam cerca de 12 000 máquinas e equipamentos.
- Garantimos um serviço profissional de assistência durante e após o período de garantia.
- Ao escolher a CORMAK, tem a certeza de estar a comprar numa empresa polaca com certificações de segurança europeias.
