Torno CNC CKT 320x750 – precisão e versatilidade na usinagem de metais
O torno CNC CKT 320x750 é um torno numérico avançado, concebido para o trabalho preciso de peças metálicas em instalações de produção de média e grande dimensão. Equipado com o sistema de controlo Siemens Sinumerik 808D e uma estrutura hidráulica, garante um elevado rendimento e fiabilidade.
Principais vantagens do torno CNC CKT 320x750
O torno CNC para metal CKT 320x750 oferece uma combinação perfeita de precisão, flexibilidade e durabilidade, satisfazendo as expectativas de oficinas profissionais e instalações industriais. Como torno industrial avançado, permite a realização de operações complexas de usinagem, tais como torneamento, roscagem, ranura ou perfuração, mantendo a mais alta qualidade das peças. As suas principais vantagens incluem:
- Precisão de usinagem: Diâmetro máximo de torneamento sobre a base de 320 mm e sobre o suporte de 90 mm (opção de 135 mm), com passagem do fuso de 51 mm e diâmetro máximo do eixo na passagem de 44 mm, garantindo precisão em diversas tarefas.
- Fuso flexível: A gama de velocidades de 100-2500 rpm com ponta MK5 permite a usinagem de uma ampla gama de materiais, desde aço até ligas leves.
- Controlo avançado: O sistema Siemens Sinumerik 808D em polaco, suportado por servomotores Siemens, otimiza a programação e aumenta a eficiência da produção.
- Construção rígida: Peso líquido de 1040 kg (bruto 1300 kg) e dimensões de 2370x1420x2000 mm garantem estabilidade durante a usinagem de peças com comprimento de até 750 mm.
- Eficiência das ferramentas: A cabeça revolver de 4 posições (opção de 6 ou 8) com ferramentas de 16x16 mm acelera a troca de ferramentas, reduzindo o tempo do ciclo de produção.
- Componentes hidráulicos: O mandril hidráulico de 3 garras e o contraponto hidráulico garantem um manuseamento rápido e preciso das peças.
- Durabilidade e fiabilidade: O sistema automático de lubrificação das engrenagens e das guias minimiza o desgaste, prolongando a vida útil da máquina.
- Arrefecimento ideal: O sistema de arrefecimento protege as ferramentas e as peças, garantindo uma elevada qualidade de superfície e a continuidade do trabalho.
- Versatilidade de aplicações: Destinada ao torneamento de precisão nas indústrias mecânica, automóvel e de ferramentas.
- Economia de exploração: O motor com potência de 5,1 kW (S1) / 3,7 kW combina alto rendimento com baixo consumo de energia.
- Possibilidade de personalização: Um vasto conjunto de opções, tais como o controlo Fanuc Oi-TF, a sonda de ferramentas ou o software CAD/CAM, permite adaptar a máquina às necessidades específicas.
Construção e tecnologia do torno CNC CKT 320x750
O torno industrial CNC CKT 320x750 foi concebido a pensar na fiabilidade e precisão em ambientes de produção exigentes. Os elementos-chave da construção incluem:
- Base robusta da máquina: A estrutura rígida com um peso líquido de 1040 kg minimiza as vibrações, garantindo estabilidade durante a usinagem.
- Fuso de alto desempenho: Passagem de 51 mm com diâmetro máximo do eixo de 44 mm, ponta MK5 e velocidade de 100-2500 rpm permitem a usinagem de peças diversas.
- Cabeça revolver: 4 posições (opcionalmente 6 ou 8) com ferramentas de 16x16 mm, garantindo uma troca rápida de ferramentas e flexibilidade de operação.

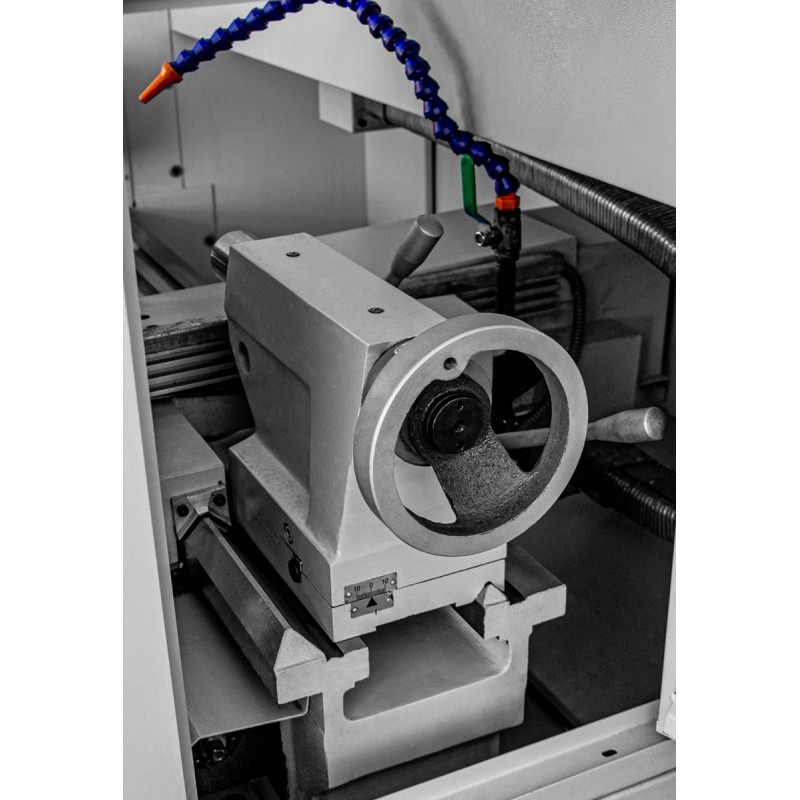

- Contraponto hidráulico: Com ponta MT3 e curso máximo de 100 mm, permite um apoio preciso das peças.
- Mandril hidráulico: o mandril de 3 garras garante uma fixação rápida e segura das peças.
- Servoacionamentos Siemens: garantem um movimento suave e alta precisão de posicionamento.
- Sistema de lubrificação automático: A lubrificação centralizada das engrenagens e das guias reduz o desgaste dos componentes.
- Sistema de refrigeração: Mantém a temperatura ideal, melhorando a qualidade do processamento e a vida útil das ferramentas.
- Iluminação halogénea de 24 V: Assegura uma excelente visibilidade da área de trabalho, aumentando a segurança e a precisão.
Precisão e eficiência de trabalho
O torno numérico CKT 320x750 oferece alta precisão graças ao controlo Siemens Sinumerik 808D e aos servomotores Siemens. O sistema otimiza os percursos da ferramenta, garantindo a precisão do usinagem de peças com diâmetro de até 320 mm e comprimento de 750 mm. A troca rápida de ferramentas e os ciclos avançados de torneamento reduzem o tempo de produção, aumentando a eficiência.
Aplicação do torno CNC para metal CKT 320x750
Os tornos CNC para metal, como o CKT 320x750, são indispensáveis em setores que exigem usinagem de precisão, incluindo:
- Indústria mecânica: Produção de eixos, buchas, flanges e componentes de precisão.
- Indústria automóvel: Usinagem de componentes de motores, caixas de velocidades e sistemas de suspensão.
- Indústria de ferramentas: Fabrico de roscas, ranhuras e peças com geometrias complexas.
- Produção em série e prototipagem: Ideal para produção em série média e prototipagem em centros de I&D.
A máquina é a escolha perfeita para instalações que procuram um torno CNC versátil e fiável.
Equipamento de série
- Controlo SIEMENS SINUMERIK 808 Advanced em polaco
- Servoacionamentos Siemens
- Morsa hidráulica de 3 garras
- Cabeça revolver de 4 posições (opção de 6 ou 8)
- Conjunto de mandíbulas macias
- Contraponto hidráulico com ponta MT3
- Sistema de refrigeração
- Sistema automático de lubrificação da transmissão e das guias
- Iluminação halogénea de 24 V
- Documentação técnica e operacional (DTR) em polaco
- Declaração de conformidade CE
Equipamento opcional
- Controlo Siemens Sinumerik 828D ou Fanuc Oi-TF
- Suporte móvel
- Suporte fixo
- Sonda de ferramentas
- Mordentes adicionais macios ou duros
- Mandris de casquilho
- Pinça para peças usinadas
- Alimentador de barra
- Separador de vapores do interior da cabina
- Separador de óleo usado do líquido de arrefecimento
- Porta-ferramentas
- Software CAD/CAM
Parâmetros técnicos
| Parâmetros técnicos |
| Diâmetro de torneamento sobre a base |
320 mm |
| Diâmetro de torneamento sobre o suporte |
90 mm (opção 135 mm) |
| Distância entre garras |
750 mm |
| Velocidade do fuso |
100-2500 rpm |
| Diâmetro do furo do fuso |
51 mm |
| Ponta do fuso |
MK5 |
| Número de ferramentas |
4 (opção 6, 8) |
| Dimensão das ferramentas |
16x16 mm |
| Diâmetro máximo do rolo no passagem |
44 mm |
| Ponta do contraponto |
MT3 |
| Curso máximo do contraponto |
100 mm |
| Potência do motor |
5,1 kW (S1) / 3,7 kW |
| Dimensões |
2370 x 1420 x 2000 mm |
| Peso líquido/bruto |
1040/1300 kg |
Controlos CNC – Siemens Sinumerik 808D, SINUMERIK 828D e Fanuc Oi-TF
Os tornos CNC CORMAK 320x750 estão equipados com sistemas de controlo profissionais de fabricantes de renome, como a Siemens, a Fanuc e a GSK. Estes garantem precisão, fiabilidade e flexibilidade na adaptação a diferentes requisitos de produção, desde operações simples até processos de maquinagem complexos.
Siemens Sinumerik 808D – controlo CNC compacto para aplicações básicas
O Siemens Sinumerik 808D é um sistema de controlo CNC económico dedicado a tornos e fresadoras de gama básica, ideal para pequenas e médias empresas. As suas principais características são:
- Operação intuitiva: A interface gráfica e a função Teach-In facilitam a programação, reduzindo ao mínimo o tempo de aprendizagem dos operadores.
- Elevada fiabilidade: Construção robusta, resistente ao pó e à humidade, garantindo estabilidade em condições de oficina adversas.
- Compatibilidade: Destinado a máquinas com requisitos padrão, com fácil integração de servomotores SIEMENS.
- Otimização de custos: Baixo consumo de energia e requisitos mínimos de manutenção, ideal para utilizadores iniciantes de CNC.
Controlos CNC – Siemens e Fanuc
O TORNO CNC CORMAK 320x750 oferece sistemas avançados de controlo CNC, tais como o SIEMENS SINUMERIK 808 Advanced, o Siemens Sinumerik 828D e o Fanuc Oi-TF, que garantem precisão, fiabilidade e facilidade de utilização:
%20kraw% C4%99dziowych/Sterowniki %20centra% 20obr %C3% B3bczke.jpg" alt="Sistemas de controlo CNC Siemens e Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />
SIEMENS SINUMERIK 808 Advanced
- Interface intuitiva: Fácil de utilizar, ideal para oficinas de menor dimensão e utilizadores iniciantes.
- Fiabilidade: Construção robusta, resistente a condições industriais adversas.
- Económico: Destinado a aplicações básicas de torneamento e fresagem.
Siemens Sinumerik 828D
- Elevada capacidade de processamento: Permite a usinagem dinâmica e o manuseamento de ciclos complexos.
- Integração com CAD/CAM: Facilita a colaboração com software de projeto.
- Funcionalidades avançadas: Otimização das trajetórias da ferramenta e possibilidade de expansão com módulos adicionais.
Fanuc Oi-TF
- Estabilidade: Fiabilidade na produção em série e no funcionamento prolongado.
- Ciclos de torneamento avançados: Ideais para operações de corte de precisão, como torneamento de roscas e ranhuras.
- Utilização intuitiva: Interface clara que acelera a programação.
Descarregue as instruções do Siemens Sinumerik 828/840
Descarregue as instruções SIEMENS SINUMERIK 808 Advanced
Confie na experiência da CORMAK
Com mais de 20 anos de experiência no fornecimento de máquinas industriais, a CORMAK oferece tornos CNC para metal fiáveis e um apoio técnico completo. As nossas máquinas cumprem as normas de segurança europeias, e o serviço profissional de assistência durante e após a garantia assegura a continuidade da produção.
- 16 anos de experiência na manutenção de controlos CNC Siemens.
- Em mais de 15 000 m² de área de armazenamento, aguardam cerca de 12 000 máquinas e equipamentos.
- Garantimos um serviço profissional de assistência durante e após o período de garantia.
- Ao escolher a CORMAK, tem a certeza de estar a comprar numa empresa polaca com certificações de segurança europeias.
Peça mais informações ou marque uma apresentação da máquina!
Contacte-nos
