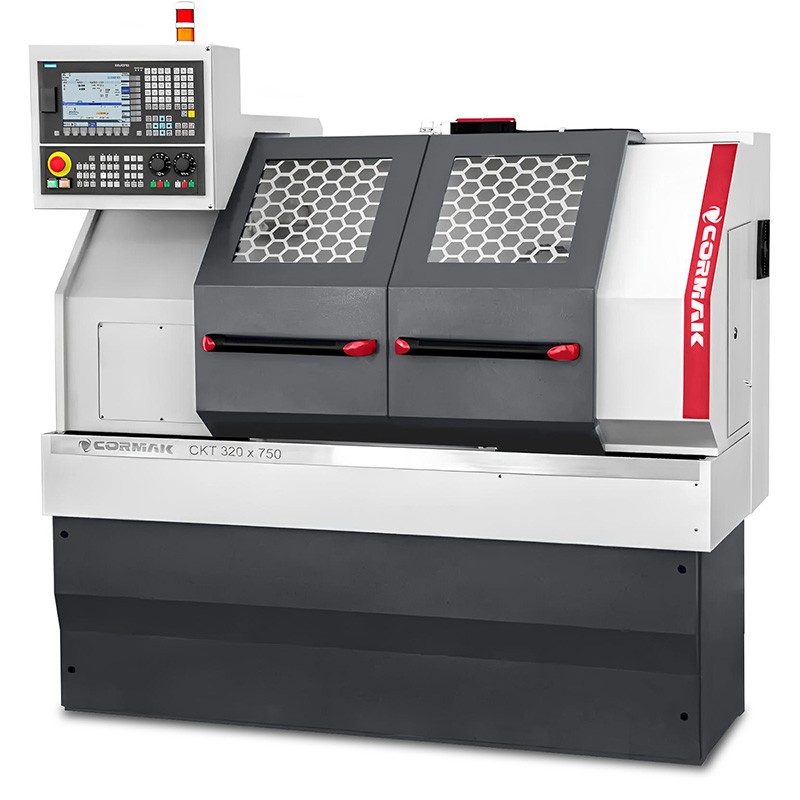

Torno CNC CKT 320x750 – precisão e fiabilidade na usinagem de metais
O torno CNC CKT 320x750 é um torno numérico avançado destinado ao trabalho preciso de peças metálicas em instalações de produção de média e grande dimensão. Equipado com o sistema de controlo Siemens Sinumerik 808D, oferece elevado rendimento e flexibilidade operacional.
Principais vantagens do torno CNC CKT 320x750
O torno CNC para metal CKT 320x750 combina tecnologia avançada com uma construção robusta, garantindo fiabilidade e precisão em ambientes industriais exigentes. Como um torno industrial versátil, permite a realização de operações complexas de usinagem, tais como torneamento, rosqueamento, ranhuramento ou perfuração, mantendo a mais alta qualidade das peças. As suas principais vantagens incluem:
- Elevada precisão de usinagem: O diâmetro máximo de torneamento sobre a base de 320 mm e sobre o suporte de 90 mm (opção de 135 mm), com um diâmetro de passagem do fuso de 60 mm e um diâmetro máximo do eixo de passagem de 44 mm, garante precisão em diversas tarefas.
- Fuso flexível: A gama de velocidades de 100-2500 rpm com ponta MK5 permite a usinagem de uma ampla gama de materiais, desde aço até ligas leves.
- Controlo avançado: O sistema Siemens Sinumerik 808D em língua polaca, suportado por servomotores Siemens, garante uma programação intuitiva e a otimização dos processos.
- Construção rígida: Peso líquido de 1040 kg (bruto 1300 kg) e dimensões de 2370x1420x2000 mm garantem estabilidade durante a usinagem de peças com comprimento até 750 mm.
- Eficiência das ferramentas: A cabeça revolver de 6 posições (opção de 4 ou 8) com ferramentas de 16x16 mm acelera a troca de ferramentas, minimizando o tempo de ciclo de produção.
- Durabilidade dos componentes: O sistema automático de lubrificação das engrenagens e guias reduz o desgaste, prolongando a vida útil da máquina.
- Arrefecimento ideal: O sistema de arrefecimento garante a estabilidade térmica, protegendo as ferramentas e as peças durante a usinagem intensiva.
- Versatilidade de aplicações: Ideal para o torneamento preciso de peças na indústria mecânica, automóvel e de ferramentas.
- Economia de exploração: O motor com potência de 5,1 kW (S1) / 3,7 kW combina alto rendimento com baixo consumo de energia.
- Possibilidade de personalização: Um vasto conjunto de opções, tais como o controlo Fanuc, o mandril hidráulico ou o software CAD/CAM, permite adaptar a máquina às necessidades específicas.
Construção e tecnologia do torno CNC CKT 320x750
O torno industrial CNC CKT 320x750 foi concebido a pensar na fiabilidade e precisão em condições de produção exigentes. Os elementos-chave da construção incluem:
- Base robusta da máquina: A estrutura rígida com um peso líquido de 1040 kg minimiza as vibrações, garantindo estabilidade durante a usinagem.
- Fuso de alto desempenho: Passagem de 60 mm com diâmetro máximo do eixo de 44 mm, ponta MK5 e velocidade de 100-2500 rpm permitem a usinagem de peças diversas.
- Cabeça revolver: 6 posições (opção de 4 ou 8) com ferramentas de 16x16 mm, garantindo uma troca rápida de ferramentas e flexibilidade de operação.
- Contraponto manual: Com ponta MT3 e curso máximo de 100 mm, permite um apoio preciso das peças.
- Servoacionamentos Siemens: garantem um movimento suave e alta precisão de posicionamento.
- Sistema de lubrificação automático: A lubrificação centralizada das engrenagens e das guias reduz o desgaste dos componentes.
- Sistema de refrigeração: Mantém a temperatura ideal, melhorando a qualidade do processamento e a vida útil das ferramentas.
- Iluminação halogénea de 24 V: Assegura uma excelente visibilidade da área de trabalho, aumentando a segurança e a precisão.
Precisão e eficiência de trabalho
O torno numérico CKT 320x750 oferece alta precisão graças ao controlo Siemens Sinumerik 808D e aos servomotores Siemens. O sistema otimiza os percursos da ferramenta, garantindo a precisão do usinagem de peças com diâmetro de até 320 mm e comprimento de 750 mm. A troca rápida de ferramentas e os ciclos avançados de torneamento reduzem o tempo de produção, aumentando a eficiência.
Aplicação do torno CNC para metal CKT 320x750
Os tornos CNC para metal, como o CKT 320x750, são utilizados em diversos setores industriais, incluindo:
- Indústria mecânica: Produção de eixos, buchas, flanges e peças de precisão.
- Indústria automóvel: Usinagem de componentes de motores, caixas de velocidades e sistemas de suspensão.
- Indústria de ferramentas: Fabrico de roscas, ranhuras e peças com geometrias complexas.
- Produção em série e prototipagem: Ideal para produção em série média e prototipagem em centros de I&D.
A máquina é a escolha perfeita para instalações que procuram um torno CNC versátil e fiável.
Equipamento de série
- Controlo SIEMENS SINUMERIK 808 Advanced em polaco
- Servoacionamentos Siemens
- Mandril manual de 3 garras
- Cabeça revolver de 6 posições
- Conjunto de mandíbulas macias
- Contraponto manual com ponta MT3
- Sistema de refrigeração
- Sistema automático de lubrificação da transmissão e das guias
- Iluminação halogénea de 24 V
- Documentação técnica e operacional (DTR) em polaco
- Declaração de conformidade CE
Equipamento opcional
- Controlo Siemens Sinumerik 828D, Fanuc Oi-TF ou GSK
- Suporte hidráulico
- Cabo hidráulico
- Suporte móvel
- Suporte fixo
- Sonda de ferramentas
- Mandíbulas adicionais macias ou duras
- Mandris de casquilho
- Pinça para peças usinadas
- Alimentador de barra
- Separador de vapores do interior da cabina
- Separador de óleo usado do líquido de arrefecimento
- Porta-ferramentas
- Software CAD/CAM
Parâmetros técnicos
| Parâmetros técnicos |
| Diâmetro de torneamento sobre a base |
320 mm |
| Diâmetro de torneamento sobre o suporte |
90 mm (opção 135 mm) |
| Distância entre garras |
750 mm |
| Velocidade do fuso |
100-2500 rpm |
| Diâmetro do furo do fuso |
60 mm |
| Ponta do fuso |
MK5 |
| Número de ferramentas |
4 (opção 6, 8) |
| Dimensão das ferramentas |
16x16 mm |
| Diâmetro máximo do rolo no passagem |
44 mm |
| Ponta do contraponto |
MT3 |
| Curso máximo do contraponto |
100 mm |
| Potência do motor |
5,1 kW (S1) / 3,7 kW |
| Dimensões |
2370 x 1420 x 2000 mm |
| Peso líquido/bruto |
1040/1300 kg |
Controlo CNC – Siemens e Fanuc
O torno CNC CKT 320x750 oferece sistemas avançados de controlo CNC, tais como Siemens Sinumerik 808D, Siemens Sinumerik 828D e Fanuc Oi-TF, que garantem precisão, fiabilidade e facilidade de utilização:
%20kraw% C4%99diárias/Controladores %20centra% 20obr %C3% B3bczke.jpg" alt="Controladores CNC Siemens e Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />

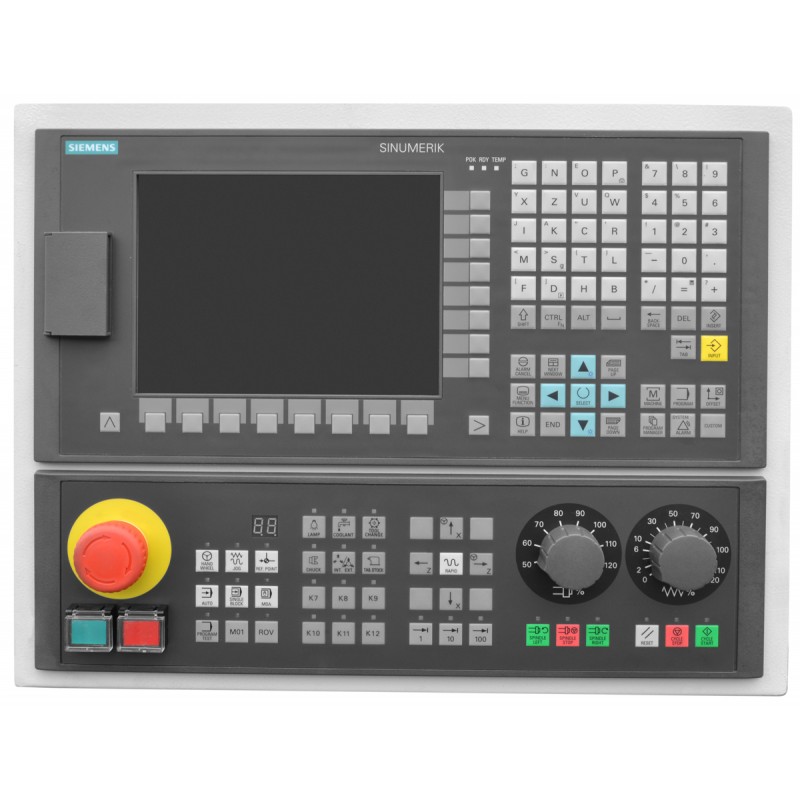

SIEMENS SINUMERIK 808 Advanced
- Interface intuitiva: Fácil de utilizar, ideal para oficinas de menor dimensão e utilizadores iniciantes.
- Fiabilidade: Construção robusta, resistente a condições industriais adversas.
- Económico: Destinado a aplicações básicas de torneamento e fresagem.
Siemens Sinumerik 828D
- Elevada capacidade de processamento: Permite a usinagem dinâmica e o manuseamento de ciclos complexos.
- Integração com CAD/CAM: Facilita a colaboração com software de projeto.
- Funcionalidades avançadas: Otimização das trajetórias da ferramenta e possibilidade de expansão com módulos adicionais.
Fanuc Oi-TF
- Estabilidade: Fiabilidade na produção em série e no funcionamento prolongado.
- Ciclos de torneamento avançados: Ideais para operações de corte de precisão, como torneamento de roscas e ranhuras.
- Utilização intuitiva: Interface clara que acelera a programação.
Descarregue as instruções do Siemens Sinumerik 828/840
Descarregue as instruções SIEMENS SINUMERIK 808 Advanced
Confie na experiência da CORMAK
Com mais de 20 anos de experiência no fornecimento de máquinas industriais, a CORMAK oferece tornos CNC para metal fiáveis e um apoio técnico completo. As nossas máquinas cumprem as normas de segurança europeias, e o serviço profissional de assistência durante e após a garantia assegura a continuidade da produção.
- 16 anos de experiência na manutenção de controlos CNC Siemens.
- Em mais de 15 000 m² de área de armazenamento, aguardam cerca de 12 000 máquinas e equipamentos.
- Garantimos um serviço profissional de assistência durante e após o período de garantia.
- Ao escolher a CORMAK, tem a certeza de estar a comprar numa empresa polaca com certificações de segurança europeias.
