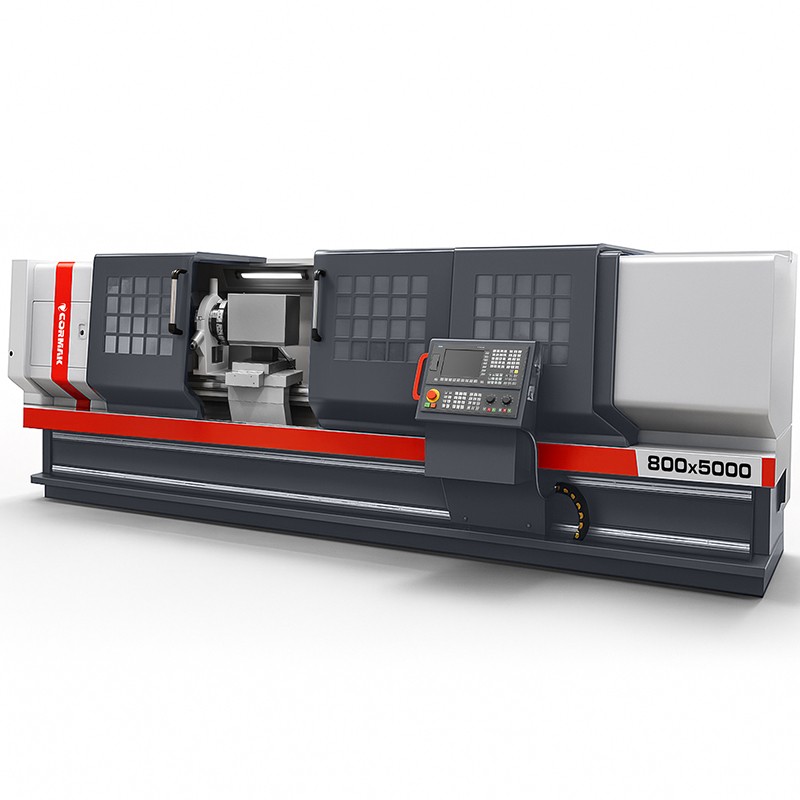

Torno CNC 800x5000 – Tecnologia avançada para a indústria
O torno CNC 800x5000 é uma máquina numérica profissional concebida para o trabalho preciso de metal em aplicações industriais exigentes. Graças à sua construção robusta e aos sistemas de controlo avançados, garante fiabilidade e alto rendimento na produção em série e em peças únicas.
Principais vantagens do torno CNC 800x5000
O torno numérico 800x5000 oferece soluções completas para a indústria, combinando tecnologia avançada com benefícios práticos. A sua construção e parâmetros técnicos garantem uma precisão, eficiência e versatilidade excecionais, satisfazendo as expectativas até das unidades de produção mais exigentes. Aqui estão as principais vantagens da máquina:
- Elevada precisão de usinagem: O diâmetro de torneamento de 800 mm sobre a base e de 450 mm sobre o suporte permite a usinagem precisa de peças de grandes dimensões e formas variadas.
- Grande distância entre garras: A distância de 5000 mm permite a usinagem de componentes muito longos, ideais para a indústria pesada, naval e ferroviária.
- Eficiência de produção: A rotação do fuso na gama de 30–800 rpm e o avanço acelerado das eixos X/Z (6/8 m/min) reduzem o tempo dos ciclos de usinagem, aumentando a eficiência.
- Durabilidade e fiabilidade: A largura da base de 600 mm e o sistema de lubrificação automática das engrenagens e guias garantem estabilidade e minimizam os custos de operação.
- Automatização avançada: A cabeça revolver de 4 posições (opcionalmente 6 ou 8) permite uma troca rápida de ferramentas, aumentando a produtividade em operações complexas.
- Operação intuitiva: O sistema de controlo Siemens Sinumerik 808D em polaco e os sistemas opcionais Sinumerik 828D e Fanuc Oi-TF garantem uma programação e configuração fáceis.
- Segurança e ergonomia: A iluminação halogénea de 24 V e o sistema de refrigeração garantem o conforto de trabalho e a segurança do operador.
- Versatilidade de aplicações: Capacidade de realizar ciclos de usinagem complexos, como rosqueamento, ranhuramento ou perfuração, graças aos controlos CNC avançados.
- Rentabilidade de operação: O sistema de lubrificação inteligente e a construção robusta reduzem a necessidade de manutenção frequente, diminuindo os custos de manutenção.
- Flexibilidade de configuração: Equipamentos opcionais, como o mandril hidráulico ou o transportador de aparas, permitem adaptar a máquina às necessidades específicas de produção.
Construção e tecnologia
O torno CNC para metal 800x5000 foi concebido a pensar na durabilidade, precisão e eficiência em condições industriais exigentes. Os elementos-chave da construção incluem:
- Base robusta da máquina: A largura de 600 mm garante estabilidade na usinagem de peças pesadas com peso até 8900 kg.
- Fuso com grande diâmetro interno: O diâmetro interno de 130 mm com ponta A2-11 permite a usinagem de peças longas e maciças.
- Acionamento potente do fuso: O motor de 11 kW garante um elevado rendimento na usinagem de diversos materiais, incluindo aço e ligas metálicas.
- Sistema de lubrificação automática: Minimiza o desgaste das engrenagens e das guias, prolongando a vida útil da máquina.
- Cabeça revolver: A versão padrão de 4 posições (opcionalmente 6 ou 8) permite uma troca rápida de ferramentas, aumentando a automatização dos processos.
- Mandril manual de 3 garras: Garante uma fixação segura de peças com diferentes formas e tamanhos.
- Sistema de refrigeração: Assegura condições de trabalho ideais para as ferramentas e peças, melhorando a qualidade do processamento e prolongando a vida útil das ferramentas.
- Contraponto manual: Equipado com um fuso de 75 mm de diâmetro e um cone MK5, garante um apoio estável para peças longas.
Precisão e eficiência de trabalho
O torno industrial 800x5000 oferece uma precisão excecional graças aos sistemas de controlo avançados Siemens Sinumerik e Fanuc Oi-TF. Estes permitem a programação fácil de ciclos de usinagem complexos, tais como rosqueamento, ranhuramento ou perfuração. O curso máximo do eixo X (330 mm) e o avanço acelerado dos eixos X/Z (6/8 m/min) garantem alta precisão e repetibilidade da usinagem. O acionamento dinâmico do fuso e a construção robusta otimizam o tempo de produção, o que é fundamental em processos industriais em série e unitários.
Aplicação
O torno CNC para metal 800x5000 é a solução ideal para uma vasta gama de aplicações industriais, incluindo:
- Indústria automóvel: Produção de componentes de precisão, tais como eixos, buchas e rodas dentadas.
- Indústria de máquinas: Usinagem de componentes de máquinas de grandes dimensões e alta precisão.
- Produção em série e unitária: Flexibilidade na execução tanto de grandes lotes como de peças individuais.
- Indústria energética: Torneamento de peças com elevados requisitos técnicos, tais como peças de turbinas ou eixos.
- Indústria naval e ferroviária: Usinagem de componentes metálicos muito longos, com comprimentos até 5000 mm.
A máquina é a escolha ideal para unidades de produção que procuram uma solução fiável e versátil para a usinagem de metais.
Dados técnicos do torno CNC 800x5000
| Controlo |
Sinumerik 808 |
| Distância entre garras |
5000 mm |
| Diâmetro de torneamento sobre a base |
800 mm |
| Diâmetro de torneamento acima do suporte |
450 mm |
| Largura da base |
600 mm |
| Mandril de torneamento |
manual |
| Contraponto |
manual |
| Ponta do fuso |
A2-11 |
| Diâmetro do fuso |
130 mm |
| Válvula de fixação de ferramentas |
4 posições (opção 6,8) |
| Rotação do fuso |
30–800 rpm |
| Curso máximo do eixo X |
330 mm |
| Avanço acelerado do eixo X/Z |
6/8 m/min |
| Diâmetro do mandril |
75 mm |
| Curso máximo do contraponto |
250 mm |
| Cone do mandril |
MK5 |
| Potência do motor |
11 kW |
| Peso |
8900 kg |
Equipamento de série
- Controlo Siemens Sinumerik 808 em polaco
- Servoacionamentos da Siemens
- Morsa manual de 3 garras
- Cabeça revolver de 4 posições
- Conjunto de mandíbulas macias
- Contraponto manual
- Suporte fixo
- Sistema de refrigeração
- Sistema de lubrificação automática da engrenagem e das guias
- Iluminação halogénea de 24 V
- Documentação técnica e operacional (DTR) em polaco
Equipamento opcional
- Controlos Sinumerik 828, Fanuc, GSK
- Suporte móvel
- Suporte hidráulico
- Cabo hidráulico
- Suporte fixo
- Sonda de ferramentas
- Transportador de aparas
- Mordentes macios adicionais
- Mordentes duros
- Mandris de casquilho
- Pinça para peças usinadas
- Alimentador de barra
- Porta-ferramentas
- Software CAD/CAM
Controlos CNC – Siemens Sinumerik 808D, 828D e Fanuc Oi-TF
Os tornos CNC para metal da série 800x5000 estão equipados com os conceituados sistemas de controlo Siemens Sinumerik e Fanuc Oi-TF, que garantem precisão, fiabilidade e facilidade de utilização. A escolha do controlo adequado permite adaptar a máquina às necessidades específicas de produção.

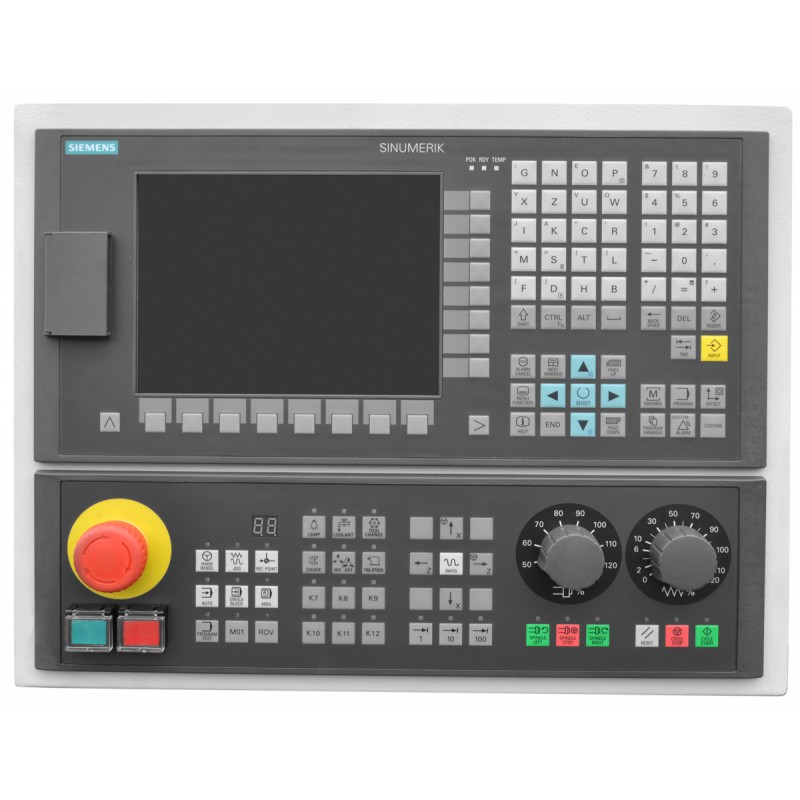

Siemens Sinumerik 808D
O Siemens Sinumerik 808D é um sistema de controlo CNC económico para utilizadores iniciantes, oferecendo uma interface intuitiva, elevada fiabilidade e compatibilidade com máquinas básicas.
Siemens Sinumerik 828D
O Siemens Sinumerik 828D é um sistema avançado para processos exigentes, com elevada capacidade de processamento, ciclos de usinagem avançados e capacidade de integração com sistemas CAD/CAM.
Fanuc Oi-TF
O Fanuc Oi-TF garante uma estabilidade e precisão excecionais na usinagem em torno, com uma interface intuitiva e funções avançadas de torneamento, ideais para a produção em série.
Confie na experiência da CORMAK
Com mais de 20 anos de experiência no fornecimento de máquinas industriais, a CORMAK oferece soluções fiáveis e um serviço profissional. Os nossos tornos CNC cumprem as normas de segurança europeias e são apoiados por uma equipa de engenheiros qualificados.
- 16 anos de experiência na manutenção de controlos CNC Siemens.
- 15 000 m² de área de armazenamento com cerca de 12 000 máquinas na oferta.
- Aconselhamento profissional na escolha de máquinas e soluções.
Descarregue os manuais de utilização
Encontrará abaixo informações detalhadas sobre a utilização e configuração dos controladores Siemens Sinumerik:
SIEMENS SINUMERIK 828/840
Descarregue as instruções
SIEMENS SINUMERIK 808
Descarregue as instruções
