Torno CNC de bancada inclinada CK350X1000 – Cormak

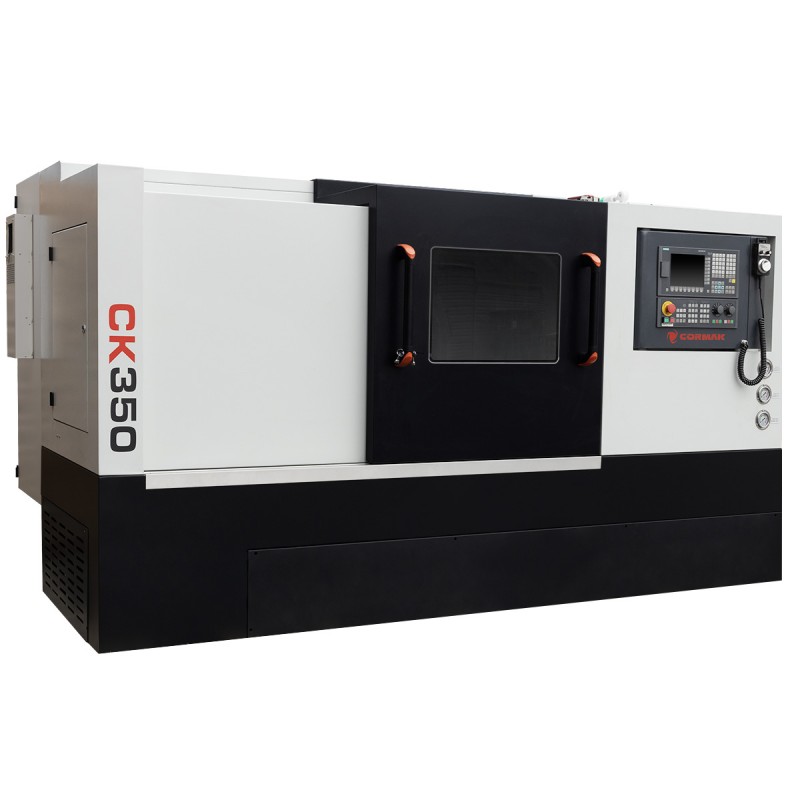

Torno CNC de bancada inclinada CK350X1000 – Precisão e eficiência na usinagem de metais
O torno CNC de bancada inclinada CK350X1000 é um torno numérico avançado concebido para a usinagem precisa de metais em instalações industriais. Equipado com sistemas de controlo modernos e uma construção robusta, garante elevada produtividade e fiabilidade na produção em série e na produção unitária.
Principais vantagens do torno CNC CK350X1000
O torno CNC de bancada inclinada CK350X1000 destaca-se pela tecnologia avançada, construção robusta e versatilidade de aplicações. As suas características-chave tornam-no a escolha ideal para profissionais que procuram uma ferramenta fiável para o trabalho em metal. Aqui estão os principais benefícios da utilização desta máquina:
- Elevada precisão de usinagem: A base inclinada em ferro fundido de alta rigidez minimiza as vibrações, garantindo a precisão das peças mesmo em operações complexas.
- Eficiência de trabalho: O motor com 7,5 kW de potência e uma velocidade do fuso até 4000 rpm permite o processamento rápido de peças grandes e pequenas.
- Versatilidade: O comprimento máximo da peça de 1000 mm e o diâmetro de torneamento sobre a base de 360 mm permitem a usinagem de diversos componentes.
- Controlo avançado: A escolha entre os sistemas Siemens Sinumerik 808D, 828D ou Fanuc Oi-TF garante flexibilidade e uma utilização intuitiva.
- Fiabilidade e durabilidade: A estrutura com 3200 kg e a lubrificação automática das engrenagens e guias garantem uma longa vida útil da máquina.
- Ergonomia e facilidade de utilização: As interfaces de controlo intuitivas e as soluções de construção ergonómicas facilitam o trabalho dos operadores, reduzindo o tempo de paragem.
- Otimização de processos: Sistemas de controlo avançados permitem a programação precisa e a otimização das trajetórias da ferramenta, o que aumenta a eficiência da produção.
Construção e tecnologia do torno CNC
O torno CNC de bancada inclinada CK350X1000 foi concebido para aplicações exigentes na indústria de usinagem. A sua construção robusta e componentes modernos garantem fiabilidade e precisão. Os elementos-chave da máquina são:
- Bancada inclinada: Fabricada em ferro fundido de alta qualidade, garante excelente rigidez e estabilidade, minimizando as deformações durante a usinagem.
- Fuso de grande diâmetro: O diâmetro do fuso de 52 mm permite a usinagem de peças com diâmetros maiores.

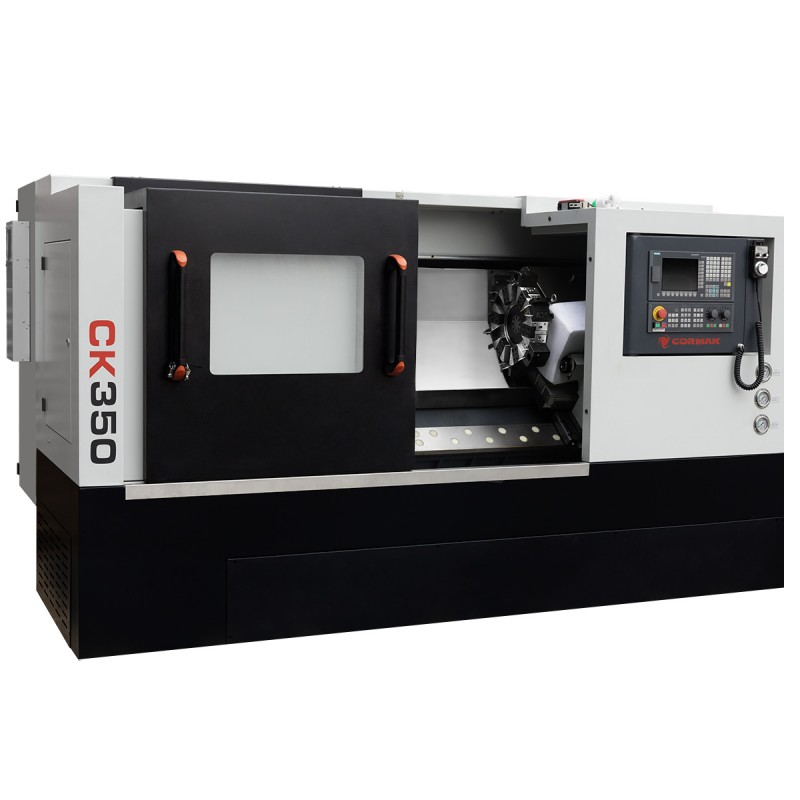

- Cabeça revolver: A cabeça de 12 posições permite uma troca rápida de ferramentas, o que aumenta a eficiência do trabalho.
- Mandril hidráulico: O mandril de 3 garras com 210 mm de diâmetro garante uma fixação segura das peças, mesmo a altas velocidades de rotação.
- Sistema de refrigeração: Dissipa eficazmente o calor, protegendo as ferramentas e as peças contra o sobreaquecimento, o que prolonga a sua vida útil.
- Lubrificação automática: O sistema de lubrificação das engrenagens e das guias minimiza o desgaste dos componentes e garante um funcionamento suave.
- Suporte hidráulico: Permite o apoio preciso de peças longas, aumentando a estabilidade da usinagem.
Precisão e eficiência de trabalho
O torno CNC CK350X1000 garante uma precisão excecional graças à construção rígida da base inclinada, que reduz as vibrações e as deformações. O avanço máximo no eixo Z (10 000 mm/min) e no eixo X (8 000 mm/min) permite a execução rápida e eficaz de operações complexas de torneamento. Os sistemas de controlo, como o Siemens Sinumerik ou o Fanuc Oi-TF, oferecem funções avançadas, tais como interpolação e otimização das trajetórias da ferramenta, o que garante uma elevada qualidade da superfície das peças usinadas e repetibilidade na produção em série.
Aplicação do torno industrial
O torno CNC de bancada inclinada CK350X1000 é uma solução versátil para diversos setores e aplicações, incluindo:
- Indústria automóvel: Produção de componentes de precisão, tais como eixos, buchas e rodas dentadas.
- Indústria aeronáutica: Usinagem de peças que exigem a mais alta precisão e repetibilidade.
- Oficinas de produção: Execução de encomendas unitárias e em série na usinagem de metais.
- Fabrico de máquinas: Produção de componentes de máquinas com formas complexas e elevados requisitos de tolerância.
- Indústria energética: Usinagem de componentes para turbinas e outros equipamentos que exigem precisão.
Graças à capacidade de usinagem de peças com comprimento de até 1000 mm, esta máquina é ideal tanto para pequenas oficinas como para grandes instalações de produção.
Parâmetros técnicos
| Diâmetro de torneamento sobre a base |
360 mm |
| Comprimento máximo da peça |
1000 mm |
| Diâmetro máximo de torneamento sobre o suporte |
180 mm |
| Diâmetro do furo do fuso |
52 mm |
| Ferramentas |
12x25 mm |
| Suporte |
210 mm |
| Velocidades do fuso |
200-4000 rpm |
| Avanço máx. (Z/X) |
10 000 / 8 000 mm/min |
| Diâmetro do mandril |
62 mm |
| Curso do casquilho do mandril |
80 mm |
| Cone do cono |
MK4 |
| Motor |
7,5 kW |
| Peso |
3200 kg |
| Dimensões |
3030 x 1650 x 1700 mm |
Equipamento de série
- Controlo Siemens 808D
- Morsa hidráulica de 3 garras
- Cabeça revolver de 12 posições
- Conjunto de mandíbulas macias
- Contraponto hidráulico
- Sistema de refrigeração
- Sistema de lubrificação automática da transmissão e das guias
- Iluminação halogénea de 24 V
- Manual em polaco
- Declaração de conformidade CE
Equipamento opcional
- Controlo Sinumerik 828
- Recetor de aparas (de fita)
- Recolha da peça
- Ferramentas motorizadas
Controles CNC – Siemens Sinumerik 808D, SINUMERIK 828D e Fanuc Oi-TF
Os TORNEOS CNC 360x1000 estão equipados com sistemas de controlo profissionais de fabricantes de renome, como a Siemens, a Fanuc e a GSK. Estes garantem precisão, fiabilidade e flexibilidade na adaptação a diferentes requisitos de produção, desde operações simples até processos de usinagem complexos.

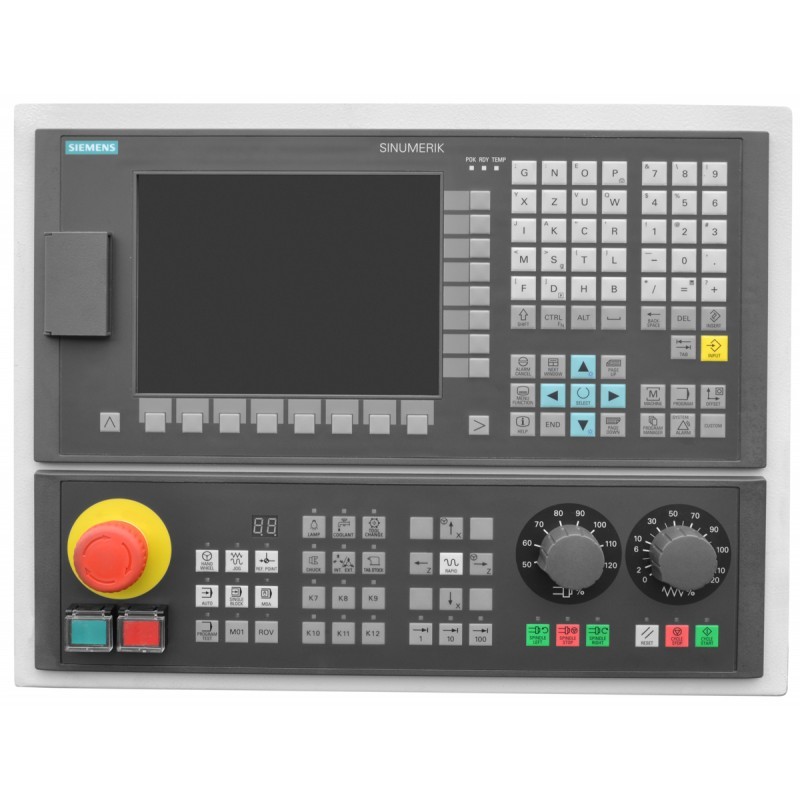

Siemens Sinumerik 808D – controlo CNC compacto para aplicações básicas
O Siemens Sinumerik 808D é um sistema de controlo CNC económico dedicado a tornos e fresadoras de gama básica, ideal para pequenas e médias empresas. As suas principais características são:
- Operação intuitiva: A interface gráfica e a função Teach-In facilitam a programação, reduzindo ao mínimo o tempo de aprendizagem dos operadores.
- Elevada fiabilidade: Construção robusta, resistente ao pó e à humidade, garantindo estabilidade em condições de oficina adversas.
- Compatibilidade: Destinado a máquinas com requisitos padrão, com fácil integração de servomotores SIEMENS.
- Otimização de custos: Baixo consumo de energia e requisitos mínimos de manutenção, ideal para utilizadores iniciantes de CNC.
Controlos CNC – Siemens e Fanuc
O TORNO CNC 360x1000 oferece sistemas avançados de controlo CNC, tais como o SIEMENS SINUMERIK 808 Advanced, o Siemens Sinumerik 828D e o Fanuc Oi-TF, que garantem precisão, fiabilidade e facilidade de utilização:
%20kraw% C4%99diárias/Controladores %20centra% 20obr %C3% B3bczke.jpg" alt="Sistemas de controlo CNC Siemens e Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />
SIEMENS SINUMERIK 808 Advanced
- Interface intuitiva: Fácil de utilizar, ideal para oficinas de menor dimensão e utilizadores iniciantes.
- Fiabilidade: Construção robusta, resistente a condições industriais adversas.
- Económico: Destinado a aplicações básicas de torneamento e fresagem.
Siemens Sinumerik 828D
- Elevada capacidade de processamento: Permite a usinagem dinâmica e o manuseamento de ciclos complexos.
- Integração com CAD/CAM: Facilita a colaboração com software de projeto.
- Funcionalidades avançadas: Otimização das trajetórias da ferramenta e possibilidade de expansão com módulos adicionais.
Fanuc Oi-TF
- Estabilidade: Fiabilidade na produção em série e no funcionamento prolongado.
- Ciclos de torneamento avançados: Ideais para operações de corte de precisão, como torneamento de roscas e ranhuras.
- Utilização intuitiva: Interface clara que acelera a programação.
Descarregue as instruções do Siemens Sinumerik 828/840
Descarregue as instruções SIEMENS SINUMERIK 808 Advanced
Por que escolher os tornos CNC da CORMAK?
A empresa CORMAK é líder no fornecimento de soluções avançadas para a indústria, com mais de 20 anos de experiência no setor das máquinas CNC. Oferecemos:
- Assistência profissional: 16 anos de experiência na assistência a controladores CNC Siemens.
- Ampla seleção de máquinas: Em mais de 15 000 m² de área de armazenamento, estão disponíveis cerca de 12 000 máquinas e equipamentos.
- Qualidade polaca: Todas as máquinas possuem certificações europeias de segurança no trabalho.
- Aconselhamento especializado: Os nossos especialistas ajudam-no a escolher as soluções ideais para a sua empresa.
Encomende hoje mesmo o torno CNC CK350X1000!
O torno CNC de bancada inclinada CK350X1000 é um investimento na precisão, fiabilidade e eficiência da sua produção. Contacte-nos para obter uma oferta detalhada e aconselhamento profissional na escolha da máquina ideal para as suas necessidades. Invista no futuro da sua empresa com a CORMAK!
