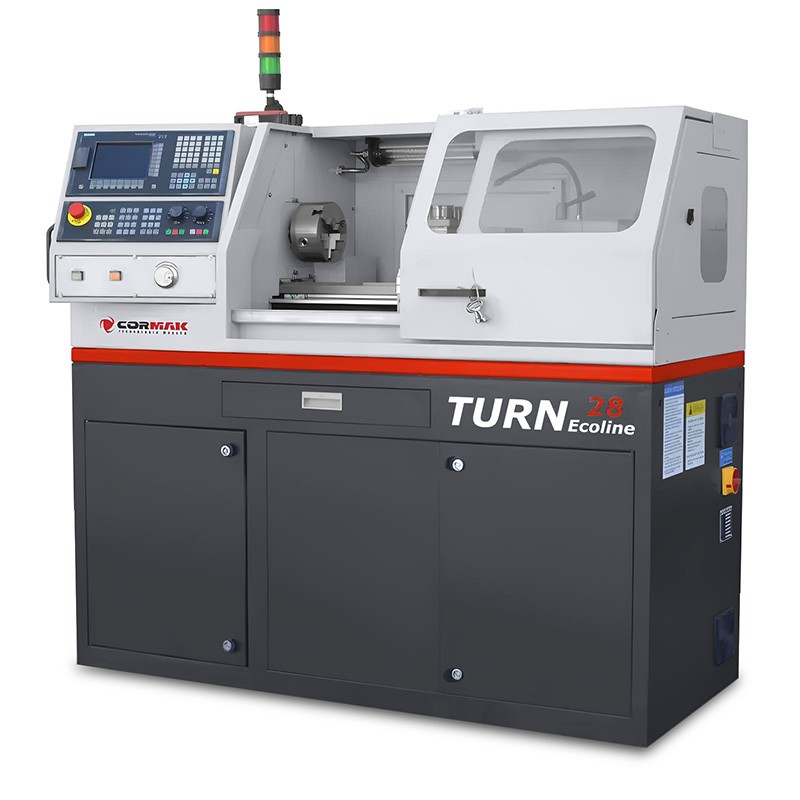

Torno CNC para metal 280x700 – precisão e fiabilidade na usinagem
O torno CNC para metal 280x700 é um torno numérico avançado, concebido para a usinagem precisa de peças metálicas em pequenas e médias unidades de produção. Equipado com o sistema de controlo Siemens Sinumerik 808D, oferece uma precisão e eficiência de trabalho excecionais.
Principais vantagens do torno CNC 280x700
O torno CNC para metal 280x700 combina uma construção compacta com tecnologia avançada, garantindo alta precisão e versatilidade na usinagem. Destinado a profissionais, é a escolha ideal para empresas que procuram tornos CNC para metal fiáveis com parâmetros ótimos. As principais vantagens incluem:
- Elevada precisão de usinagem: Precisão de posicionamento do eixo X de 0,03 mm e do eixo Z de 0,032 mm, com repetibilidade de 0,13 mm, garantindo uma excelente qualidade de acabamento das peças.
- Versatilidade do fuso: A gama de velocidades de 30-4000 rpm, com possibilidade de rotação para a direita e para a esquerda, permite a usinagem de diversos materiais e roscas (métricas de 0,2-3 mm e polegadas de 8-56 T.P.I).
- Construção compacta: As dimensões de 1855 x 805 x 1685 mm e o peso de 420 kg permitem uma fácil adaptação a oficinas de menor dimensão.
- Controlo eficaz: O sistema Siemens Sinumerik 808D com interface intuitiva otimiza a programação e a operação, aumentando a produtividade.
- Durabilidade dos componentes: As guias da base temperadas por indução e o sistema de lubrificação automática minimizam o desgaste, prolongando a vida útil da máquina.
- Arrefecimento ideal: O eficiente sistema de arrefecimento garante a estabilidade térmica, protegendo as ferramentas e as peças durante a usinagem intensiva.
- Versatilidade de aplicações: Ideal para tornear peças com diâmetro até 280 mm e comprimento de 700 mm, incluindo roscas, ranhuras e outras operações de corte.
- Economia de exploração: Baixo consumo de energia graças ao motor de 1,5 kW e aos sistemas automáticos que reduzem os custos de manutenção.
Construção e tecnologia do torno CNC 280x700
O torno industrial CNC 280x700 foi concebido a pensar na fiabilidade e precisão em ambientes de produção exigentes. Os componentes-chave da construção incluem:
- Guias da base temperadas por indução: Asseguram um movimento suave e alta precisão durante a usinagem, minimizando as vibrações.
- Fuso de alta elasticidade: Com um diâmetro de passagem de 26 mm, ponta MK4 e gama de velocidades de 30-4000 rpm, permite a usinagem em várias direções.
- Sistema de lubrificação automático: O sistema de lubrificação central cuida de todos os componentes essenciais, reduzindo o desgaste e o risco de avarias.
- Sistema de refrigeração eficaz: Mantém a temperatura ideal das ferramentas e das peças, garantindo a continuidade da produção e uma elevada qualidade de usinagem.
- Porta-ferramentas de 4 posições: (opção de 6 posições) permite a troca rápida de ferramentas, aumentando a eficiência das operações.
- Contraponto com ponta MK2: Permite o apoio preciso das peças, melhorando a estabilidade da usinagem.
- Construção robusta: corpo compacto com 420 kg de peso que garante estabilidade com um diâmetro máximo de torneamento de 280 mm.
Precisão e eficiência de trabalho
O torno CNC 280x700 oferece alta precisão graças ao controlo Siemens Sinumerik 808D, que garante um manuseamento intuitivo e a otimização dos percursos da ferramenta. A precisão de posicionamento (0,03 mm para o eixo X e 0,032 mm para o eixo Z) e os avanços rápidos (3000 mm/min para o eixo X e 2000 mm/min para o eixo Z) permitem o trabalho eficaz de peças com formas complexas, minimizando o tempo do ciclo de produção.
Aplicação do torno CNC para metal 280x700
Os tornos CNC para metal, como o modelo 280x700, são utilizados em diversos setores industriais, incluindo:
- Indústria mecânica: Produção de componentes de precisão, tais como eixos, buchas e elementos de fixação.
- Indústria automóvel: Usinagem de peças de motores, sistemas de transmissão e componentes de suspensão.
- Indústria de ferramentas: Produção de roscas métricas e polegadas, bem como peças com formas complexas.
- Oficinas de pequena e média dimensão: Ideal para prototipagem e produção em série de peças com diâmetro até 280 mm.
A máquina é a escolha perfeita para instalações que exigem precisão e fiabilidade num formato compacto.
Equipamento de série
- Sistema de controlo SIEMENS SINUMERIK 808 Advanced
- Porta-ferramentas de 4 posições
- Guias da base temperadas por indução
- Sistema de lubrificação central automática
- Sistema de refrigeração
- Rotação do fuso à direita/à esquerda
- Contraponto com ponta MK2
- Iluminação da área de trabalho
Equipamento opcional
- Sistema de controlo Siemens Sinumerik 828D ou Fanuc Oi-TF
- Porta-ferramentas de 6 posições
- Arrefecimento através do fuso
- Sonda de medição da peça
- Separador de óleo e líquido de refrigeração
- Transportador de aparas
Parâmetros técnicos
| Parâmetros técnicos |
| Diâmetro de torneamento sobre a base |
280 mm |
| Distância entre garras |
700 mm |
| Diâmetro do fuso |
26 mm |
| Ponta do fuso |
MK4 |
| Intervalo de velocidade do fuso |
30 - 4000 rpm |
| Número de velocidades |
4 |
| Rosca métrica |
0,2 - 3 mm |
| Rosca em polegadas |
8 - 56 T.P.I |
| Avanço do eixo X |
130 mm |
| Avanço do eixo Z |
465 mm |
| Avanço rápido do eixo X |
3000 mm/min |
| Avanço rápido do eixo Z |
2000 mm/min |
| Precisão de posicionamento do eixo X |
0,03 mm |
| Precisão de posicionamento do eixo Z |
0,032 mm |
| Repetibilidade X/Z |
0,13 mm |
| Extremidade da bucha do mandril |
MK2 |
| Número de ferramentas |
4 (opção 6) |
| Potência do motor principal |
1,5 kW |
| Dimensões totais |
1855 x 805 x 1685 mm |
| Peso líquido |
420 kg |
Controlo CNC – Siemens e Fanuc
O torno CNC 280x700 oferece sistemas avançados de controlo CNC, tais como o Siemens Sinumerik 808D, o Siemens Sinumerik 828D e o Fanuc Oi-TF, que garantem precisão, fiabilidade e facilidade de utilização:
%20kraw% C4%99diárias/Controladores %20centra% 20obr %C3% B3bczke.jpg" alt="Controladores CNC Siemens e Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />
SIEMENS SINUMERIK 808 Advanced
- Interface intuitiva: Fácil de utilizar, ideal para oficinas de menor dimensão e utilizadores iniciantes.
- Fiabilidade: Construção robusta, resistente a condições industriais adversas.
- Económico: Destinado a aplicações básicas de torneamento e fresagem.
Siemens Sinumerik 828D
- Elevada capacidade de processamento: Permite a usinagem dinâmica e o manuseamento de ciclos complexos.
- Integração com CAD/CAM: Facilita a colaboração com software de projeto.
- Funcionalidades avançadas: Otimização das trajetórias da ferramenta e possibilidade de expansão com módulos adicionais.
Fanuc Oi-TF
- Estabilidade: Fiabilidade na produção em série e no funcionamento prolongado.
- Ciclos de torneamento avançados: Ideais para operações de corte de precisão, como torneamento de roscas e ranhuras.
- Utilização intuitiva: Interface clara que acelera a programação.
Descarregue as instruções do Siemens Sinumerik 828/840
Descarregue as instruções SIEMENS SINUMERIK 808 Advanced
Confie na experiência da CORMAK
Com mais de 20 anos de experiência no fornecimento de máquinas industriais, a CORMAK oferece tornos CNC para metal fiáveis e um apoio técnico completo. As nossas máquinas cumprem as normas de segurança europeias, e o serviço profissional de assistência durante e após a garantia assegura a continuidade da produção.
- 16 anos de experiência na manutenção de controlos CNC Siemens.
- Em mais de 15 000 m² de área de armazenamento, aguardam cerca de 12 000 máquinas e equipamentos.
- Garantimos um serviço profissional de assistência durante e após o período de garantia.
- Ao escolher a CORMAK, tem a certeza de estar a comprar numa empresa polaca com certificações de segurança europeias.
Peça mais informações ou marque uma apresentação da máquina! Contacte-nos
