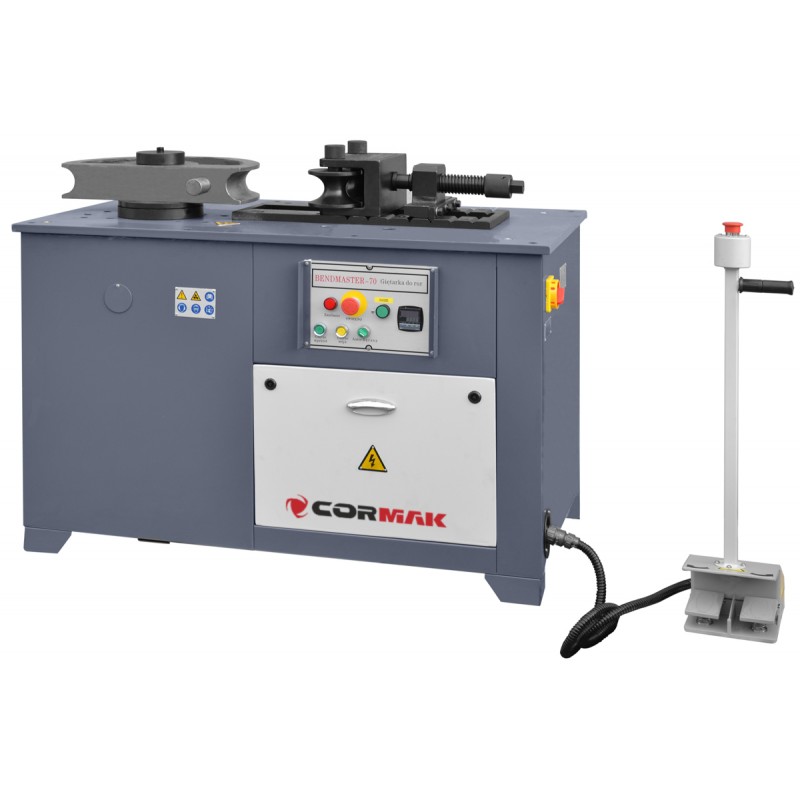

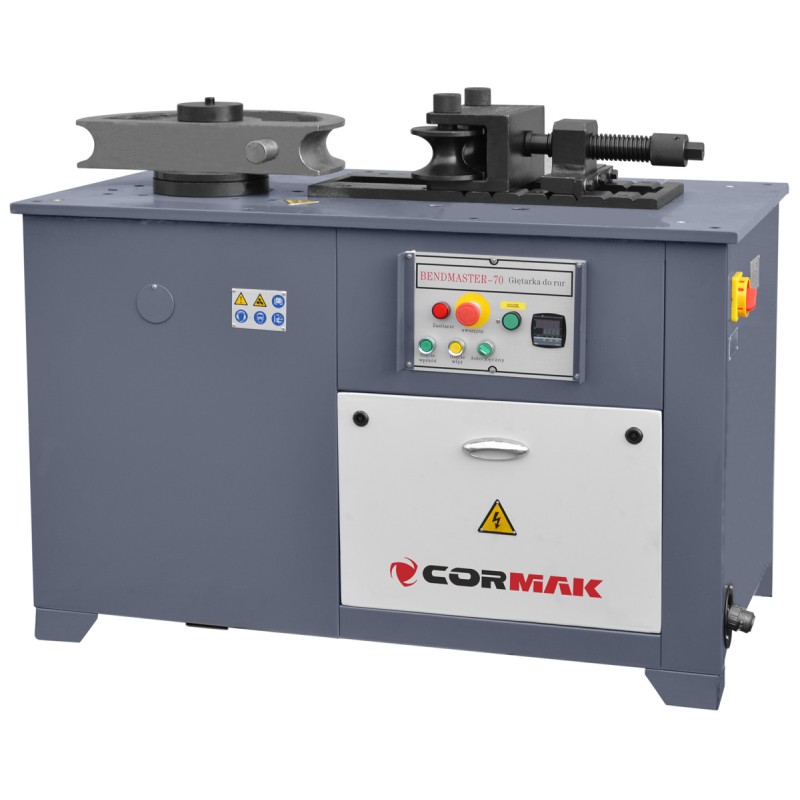

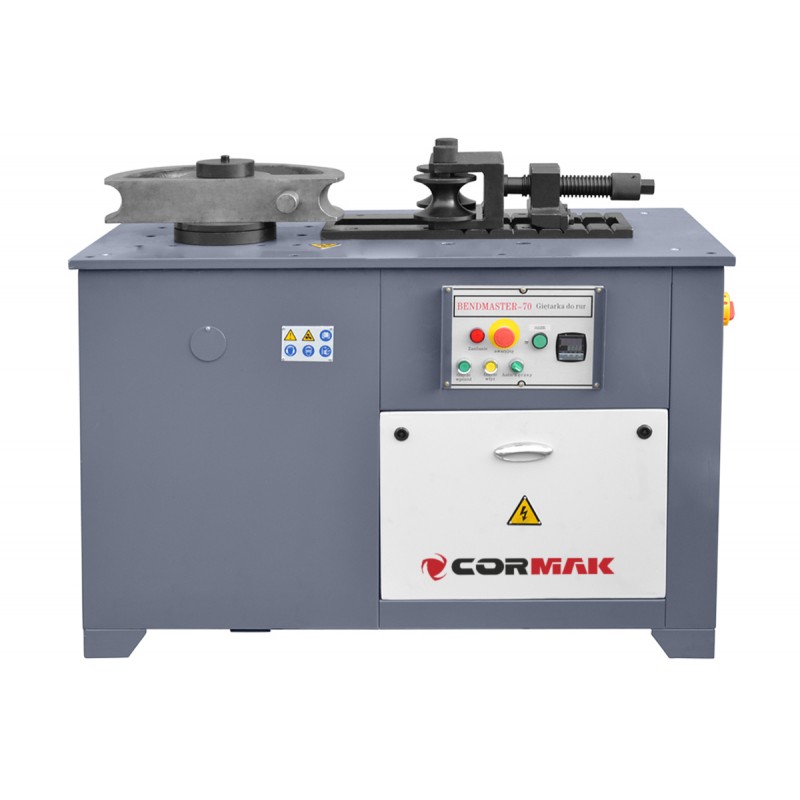

Máquina de curvar tubos e perfis sem mandril BENDMASTER 70
Máquina de curvar industrial precisa e eficiente para tubos de aço, cobre, alumínio e latão. A possibilidade de selecionar o raio de curvatura ideal permite obter resultados de alta qualidade sem deformar o material. A máquina de curvar apresentada é muito fácil de utilizar. As máquinas de curvar tubos são equipamentos utilizados na produção unitária e em pequenas séries de peças na indústria automóvel, do mobiliário, na arquitetura ou no fabrico de ferramentas de jardim. A matriz de curvar principal é acionada por uma caixa de redução e um motor elétrico. O equipamento pode funcionar em dois modos: manual e semiautomático. A construção simples e robusta assegura uma utilização duradoura e sem avarias, além de garantir facilidade de utilização.
A máquina de curvar tubos e perfis BENDMASTER 70 é uma máquina industrial sem mandril destinada à curvatura precisa de tubos de aço, perfis quadrados e materiais de secções transversais maiores. Graças à sua construção robusta, ao sistema automatizado de medição do ângulo de curvatura e à elevada potência do acionamento, o equipamento garante repetibilidade, eficiência e fiabilidade – mesmo em condições de trabalho intensivo num ambiente de produção. Máquina ideal para aplicações na indústria pesada, na construção civil e em instalações industriais.
Principais vantagens da máquina
- Máquina de dobrar sem mandril – permite dobrar tubos sem a necessidade de utilizar um mandril, o que simplifica a operação e acelera o processo de produção
- Diâmetro máximo do tubo de 70×5 mm – possibilidade de trabalhar com tubos de aço e de construção de grande espessura
- Motor principal com potência de 5 kW – garante o binário adequado e uma curvatura fiável mesmo dos materiais mais duros
- Leitura digital do ângulo de curvatura – o controlo contínuo dos valores definidos e atuais permite um ajuste preciso dos parâmetros
- Velocidade de trabalho em duas fases – 1,2 rpm durante a dobragem e 2,4 rpm durante o retorno aumenta a eficiência do ciclo de trabalho
- Estrutura de aço soldada e estável – resistência à deformação e às vibrações, mesmo sob cargas elevadas
- Matrizes para diâmetros de 38,1 mm, 48,3 mm e 70 mm – o conjunto inclui ferramentas para os tubos industriais mais comuns
Construção e tecnologia

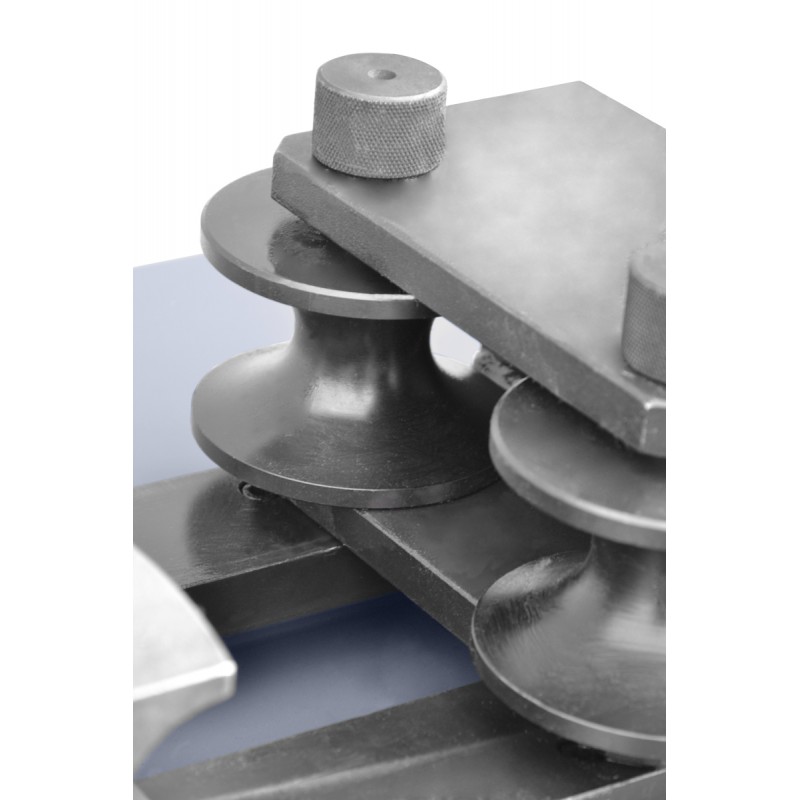

A BENDMASTER 70 foi concebida como uma máquina de curvar de rolos sem mandril com acionamento eletro-hidráulico, adaptada para utilização intensiva. O motor principal com 5 kW permite a curvatura estável e segura de tubos de grandes diâmetros. O sistema digital de medição do ângulo de curvatura, integrado no painel de controlo, permite a programação e monitorização precisas dos parâmetros de funcionamento. O equipamento destaca-se pela sua construção compacta e pela possibilidade de integração em linhas de produção.
Precisão e eficiência de trabalho
A máquina de curvar tubos de aço BENDMASTER 70 oferece controlo total sobre o processo de curvatura. A velocidade de rotação da matriz durante a curvatura (1,2 rpm) garante a precisão e a segurança do processo, enquanto o rápido retorno à posição inicial (2,4 rpm) aumenta a produtividade. A curvatura até um ângulo de 180° permite a realização de arcos completos e espirais, mesmo em tubos estruturais de grande secção transversal. A máquina destina-se à conformação precisa de componentes em que não há margem para desvios.
Aplicação
A máquina de dobrar BENDMASTER 70 é utilizada em diversos setores industriais, incluindo:
- produção de estruturas de aço e estruturas portantes,
- setor da construção e montagem,
- instalações de AVAC e de aquecimento,
- produção de balaustradas, portões e vedações industriais,
- fábricas de pré-fabricação de instalações de tubagem.
Equipamento padrão
- Sistema digital de medição do ângulo de curvatura
- Matrizes para tubos:
- Ø 38,1 mm
- Ø 48,3 mm
- Ø 70 mm
Dados técnicos
| Diâmetro máximo do tubo a curvar | 70 × 5 mm |
| Dimensão máxima do perfil quadrado a curvar | 50 × 50 × 2 mm |
| Ângulo máximo de curvatura | 180° |
| Velocidade de rotação da matriz durante a dobragem | 1,2 rpm |
| Velocidade de rotação da matriz no retorno | 2,4 rpm |
| Potência do motor principal | 5 kW |
| Dimensões externas do equipamento | 1300 × 700 × 900 mm |
| Peso | 680 kg |
Aumente as capacidades da sua fábrica com a máquina de dobrar industrial sem mandril BENDMASTER 70 – precisão, potência e durabilidade num único equipamento. Contacte o nosso departamento técnico para obter uma oferta personalizada e adaptar a máquina às especificidades da sua produção.
▶
▶
