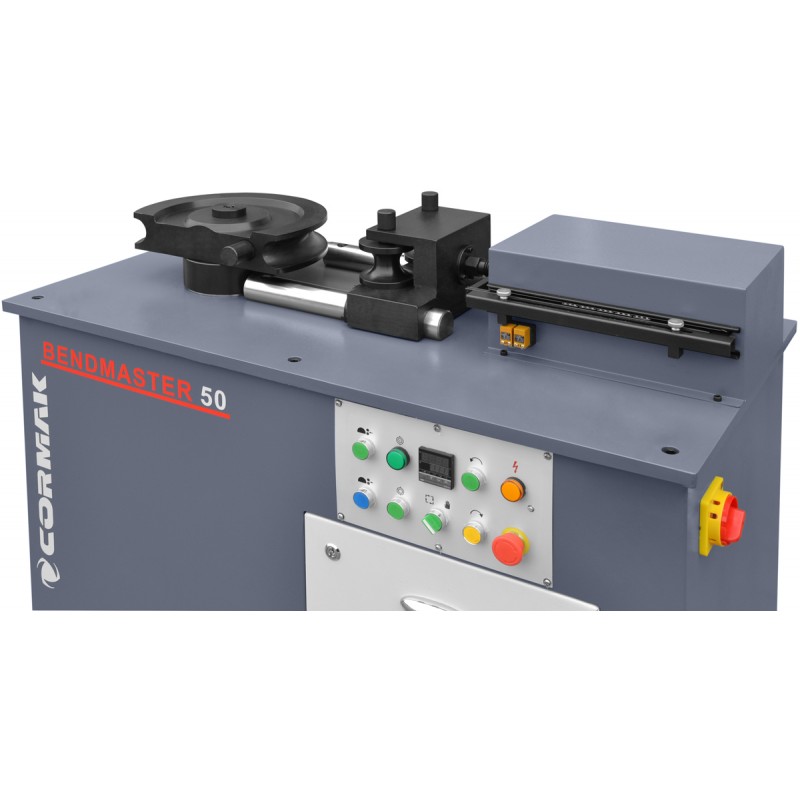

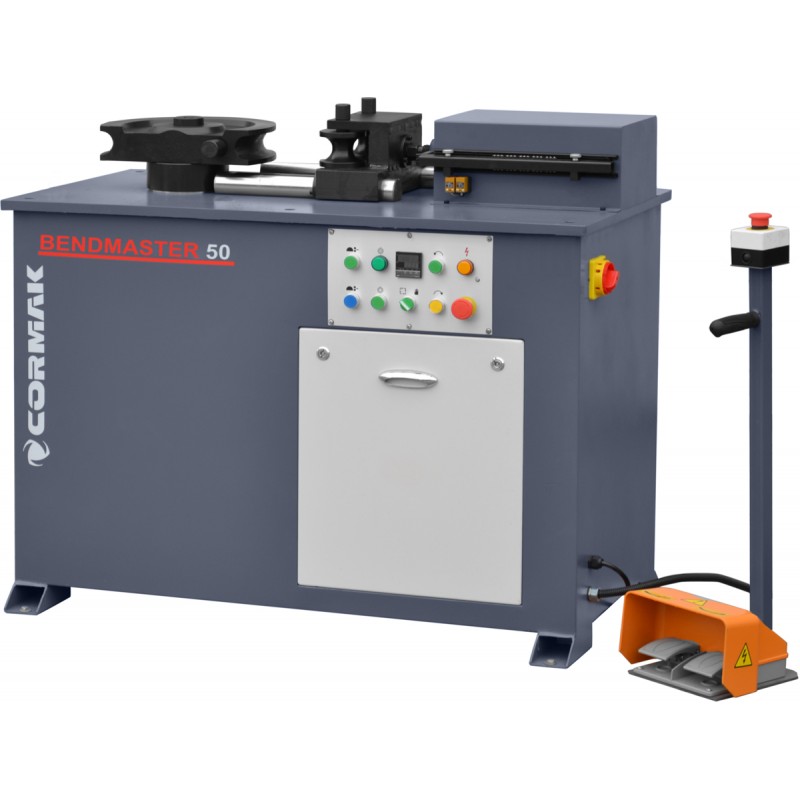

Máquina de curvar tubos e perfis sem mandril BENDMASTER 50

A máquina de curvar sem mandril BENDMASTER 50 é um equipamento industrial destinado à curvatura de tubos de aço e perfis fechados sem a necessidade de utilizar um mandril. O sistema integrado de pressão hidráulica da base, dois modos de funcionamento – automático e manual – e o visor digital do ângulo de curvatura garantem que a máquina ofereça uma precisão, repetibilidade e ergonomia excecionais. É ideal para a produção em série, a pré-fabricação de instalações de tubagem e em oficinas que exigem um elevado controlo sobre o processo de curvatura.

Principais vantagens da máquina

• Máquina de dobrar sem mandril – dobragem de tubos e perfis sem deformação da secção transversal, sem necessidade de utilizar um mandril interno
• Pressão hidráulica da base – força de pressão precisa, regulada automaticamente em função do diâmetro do tubo
• Dois modos de funcionamento: automático e manual – controlo total do processo de curvatura, possibilidade de programar sequências ou de controlo manual
• Leitura digital do ângulo de curvatura – informação em tempo real sobre o ângulo de curvatura definido e atual no painel do operador
• Motor principal de 2,2 kW – rotação estável da matriz mesmo com tubos de grandes diâmetros
• Matrizes para tubos com diâmetros: 25, 32, 38 e 48,3 mm – prontidão para trabalhar com as dimensões mais comuns de tubos de aço
• Ângulo de curvatura até 180° – possibilidade de realizar arcos completos e elementos fechados

Construção e tecnologia

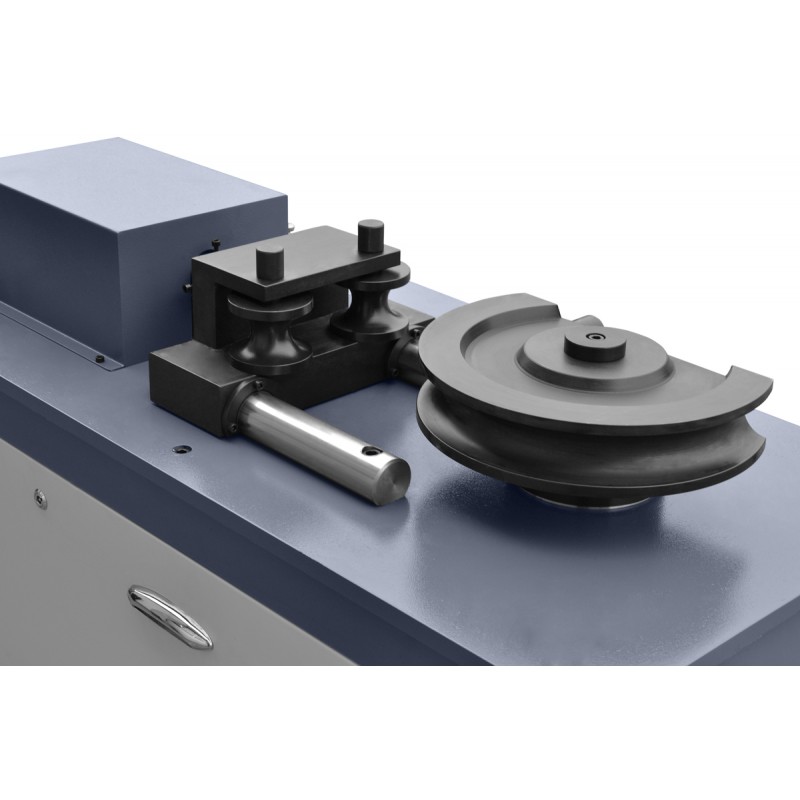

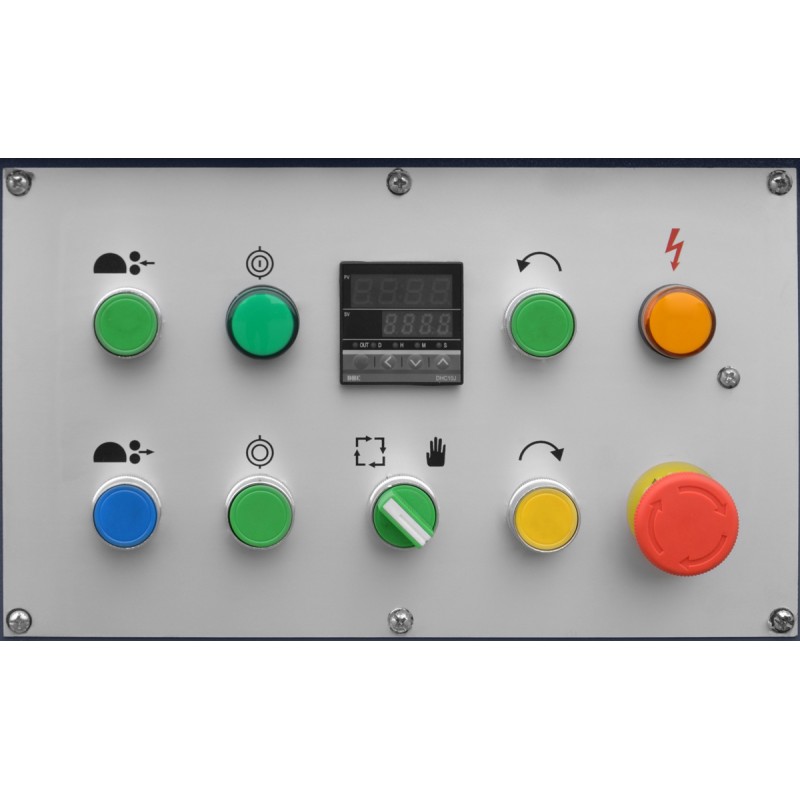

A BENDMASTER 50 está equipada com dois motores independentes: um principal de 2,2 kW para acionar a transmissão com a matriz e um de 1,1 kW para alimentar a bomba hidráulica responsável pela pressão do calço. A pressão é aplicada automaticamente no modo programado, com base num interruptor de fim de curso regulável. Esta configuração permite obter parâmetros de pressão ótimos para cada diâmetro de tubo, o que influencia a qualidade e a repetibilidade da curvatura. O painel de controlo está equipado com um visor digital legível, que apresenta tanto o ângulo de curvatura definido como o ângulo atual.

Precisão e eficiência de trabalho

A máquina de dobrar tubos e perfis BENDMASTER 50 oferece uma gama completa de dobras até 180°, mantendo uma elevada precisão. A velocidade de rotação da matriz de 5 rpm permite manter o controlo sobre a forma da peça, sem comprometer a produtividade. O modo automático permite a curvatura em série com intervenção mínima do operador, enquanto o modo manual oferece total flexibilidade e a possibilidade de ajustar as configurações às especificidades da peça. A máquina é ideal para a curvatura de tubos de aço de diâmetros médios e grandes em condições de produção em série.

Aplicação

A máquina de dobrar sem mandril BENDMASTER 50 é utilizada em diversos setores, incluindo:

• produção de instalações tubulares nos setores sanitário, de aquecimento e industrial,
• pré-fabricação de balaustradas, corrimãos e estruturas de suporte,
• fabrico de elementos de mobiliário e decorativos a partir de tubos de aço,
• produção em série de elementos curvados em oficinas de serralharia e de construção.

Equipamento de série

• Leitura digital do ângulo de curvatura
• Matrizes para tubos com diâmetros:
  • 25 mm (raio de 90 mm)
  • 32 mm (raio de 114 mm)
  • 38 mm (raio de 134 mm)
  • 48,3 mm (raio de 170 mm)

Dados técnicos

Invista no controlo total do processo de curvatura – opte pela curvadora sem mandril BENDMASTER 50 e otimize a sua produção de tubos e perfis de aço. Contacte o nosso consultor técnico para escolher a configuração ideal para a sua linha de produção.
