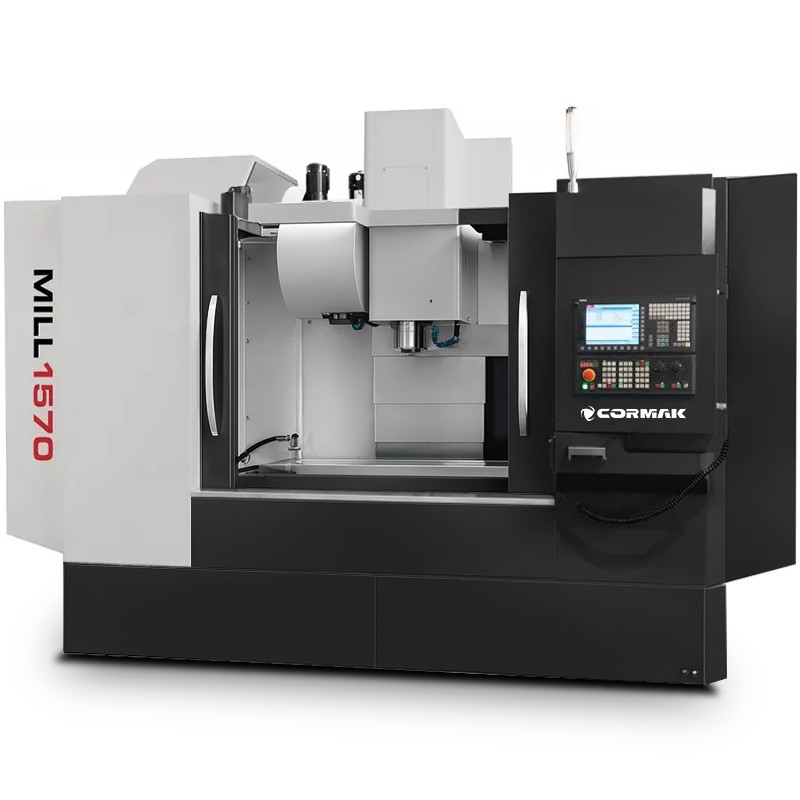

Centro de usinagem MILL 1570 – precisão e eficiência na usinagem CNC
O centro de usinagem MILL 1570 é um moderno centro de usinagem CNC vertical, concebido para a usinagem precisa de metais em aplicações industriais exigentes. Equipado com o avançado sistema de controlo Siemens Sinumerik 828D, oferece uma precisão inigualável e um elevado rendimento.
Principais vantagens do centro de usinagem MILL 1570
O centro de usinagem vertical MILL 1570 combina tecnologia avançada com uma construção robusta, garantindo estabilidade e precisão na usinagem de peças pesadas. É a solução ideal para empresas que procuram centros de usinagem CNC que garantam alta qualidade, eficiência e flexibilidade. As principais vantagens são:
- Precisão excecional: Precisão de posicionamento de ±0,01 mm graças a parafusos de esferas com 40 mm de diâmetro e curso de 8 mm, ideal para peças com geometrias complexas.
- Estabilidade da estrutura: Corpo robusto com 9500 kg de peso e sistema de guias de 4 vias minimiza as vibrações, permitindo a usinagem de peças com peso até 960 kg.
- Alta produtividade: O fuso com potência de 16 kW e velocidade até 10 000 rpm com transmissão por correia, bem como o avanço rápido de 15/15/12 m/min, reduzem o tempo do ciclo de produção.
- Segurança do operador: A câmara de trabalho hermética protege contra poeira e aparas, garantindo condições de trabalho ergonómicas.
- Flexibilidade de configuração: Possibilidade de expansão com um quarto eixo rotativo, sistemas de controlo avançados (Siemens 808D, Fanuc Oi-TF) e refrigeração através do fuso, adaptando a máquina às necessidades específicas.
- Durabilidade: Guias lineares e componentes mecânicos de alta qualidade garantem uma longa vida útil em condições industriais adversas.
- Funcionalidades de controlo avançadas: Interface ergonómica e ciclos de usinagem avançados permitem uma programação e otimização fáceis dos processos.
Construção e tecnologia do centro de usinagem MILL 1570
O centro de fresagem para metal MILL 1570 foi concebido para oferecer a máxima durabilidade e precisão em ambientes de produção exigentes. Os elementos-chave da construção incluem:
- Corpo maciço em ferro fundido: Com um peso de 9500 kg e uma ampla disposição de guias retangulares temperadas e retificadas, garante uma excelente rigidez e estabilidade.
- Sistema de guias de 4 vias: Permite suportar grandes cargas na mesa, ideal para peças pesadas.
- Guias lineares: Guias da mais alta qualidade nos eixos X, Y, Z garantem um movimento suave e precisão com um avanço de 15 m/min.
- Fuso BT40 (opção BT50): Com potência de 16 kW e velocidade até 10 000 rpm, com transmissão por correia e contrapeso, reduz as vibrações e garante um corte eficiente.
- Parafusos de esferas: Parafusos de precisão com 40 mm de diâmetro e 8 mm de curso nos três eixos garantem elevada precisão e repetibilidade.
- Almoxarifado de ferramentas: O almoxarifado BT40 de 24 posições (opção BT50) permite a troca rápida de ferramentas com peso máximo de 7,5 kg.
- Sistema de lubrificação automático: Minimiza o desgaste dos componentes, prolongando a vida útil da máquina.
- Câmara de trabalho hermética: Garante segurança e proteção contra contaminação.
Precisão e eficiência de trabalho
O centro de usinagem CNC MILL 1570 oferece uma precisão excepcional graças ao controlador Siemens Sinumerik 828D, que garante elevada capacidade de processamento e ciclos de usinagem avançados. A precisão de posicionamento de ±0,01 mm e o avanço rápido de 15/15/12 m/min permitem o trabalho eficaz de peças com formas complexas. O sistema otimiza os percursos da ferramenta, reduzindo o tempo de produção e minimizando os erros.
Aplicação do centro de usinagem vertical MILL 1570
Os centros de usinagem verticais, como o MILL 1570, são utilizados em setores-chave da indústria, incluindo:
- Indústria automóvel: Produção de componentes de motores, caixas de velocidades e sistemas de suspensão.
- Indústria aeronáutica: Usinagem de peças de precisão, tais como componentes de turbinas e estruturas aeronáuticas.
- Indústria de ferramentas: Fabrico de moldes de injeção, matrizes e peças com formas complexas.
- Construção de máquinas: Produção de componentes pesados para equipamentos industriais e ferramentas de precisão.
Graças à possibilidade de expansão com um quarto eixo, a máquina é ideal para instalações de produção que exigem versatilidade e precisão.
Equipamento de série
- Sistema de controlo Siemens Sinumerik 828D com garantia de 2 anos
- Fuso de 10 000 rpm
- Almoxarifado de ferramentas BT40 de 24 posições
- Luzes de alarme de 3 cores
- Iluminação da área de trabalho
- Sistema de refrigeração fechado
- Caixa hermética
- Sistema de lubrificação automático
- Sistema pneumático
Equipamento opcional
- Sistemas de controlo Siemens Sinumerik 808D ou Fanuc Oi-TF
- Fuso BT50
- Arrefecimento através do fuso (20 bar ou 40 bar)
- 4.º eixo rotativo
- Transportador de aparas por corrente ou sem-fim
- Sonda de medição de ferramentas Renishaw TS27R
- Sonda de medição da peça Renishaw OMP60
- Ciclos de medição Renishaw
- Separador de óleo e líquido de arrefecimento
- Extrator de névoa de óleo
- Portas automáticas
- Régas de medição para 3 eixos
Parâmetros técnicos
| Parâmetros técnicos MILL 1570 |
| Controlo |
SIEMENS 828D |
| Dimensões da mesa |
1500 x 710 mm |
| Ranhuras em T |
5x22x135 mm |
| Capacidade máxima de carga da mesa |
960 kg |
| Deslocamento Eixos X/Y/Z |
1300 x 700 x 650 mm |
| Distância do fuso à mesa de trabalho |
200-900 mm |
| Distância do fuso à coluna |
830 mm |
| Cone do fuso |
BT40 (opção BT50) |
| Velocidade do fuso |
100-10 000 rpm |
| Acionamento do fuso |
Por correia |
| Motor do fuso |
16 kW |
| Eixo do motor X/Y/Z |
22/22/22 N.m |
| Parafusos de esferas (diâmetro x curso) X/Y/Z |
40x08/40x08/40x08 mm |
| Velocidade de avanço rápido das eixos X/Y/Z |
15/15/12 m/min |
| Avanço de corte X/Y/Z |
8 m/min |
| Capacidade do armazém |
BT40-24 |
| Número de ferramentas |
24 |
| Comprimento máximo da ferramenta |
300 mm |
| Peso máximo da ferramenta |
7,5 kg |
| Alimentação elétrica |
25 kVA |
| Pressão do ar |
5-7 kgf/cm² |
| Precisão de posicionamento |
±0,01 mm |
| Dimensões |
3620x3000x2905 mm |
| Peso |
9500 kg |
Controlo CNC – Siemens e Fanuc
O centro de usinagem MILL 1570 oferece sistemas avançados de controle CNC, como o Siemens Sinumerik 808D, o Siemens Sinumerik 828D e o Fanuc Oi-TF, que garantem precisão, confiabilidade e facilidade de operação:
%20kraw% C4%99diárias/Controladores %20centra% 20obr %C3% B3bczke.jpg" alt="Controladores CNC Siemens e Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />
SIEMENS SINUMERIK 808 Advanced
- Interface intuitiva: Fácil de utilizar, ideal para oficinas de menor dimensão e utilizadores iniciantes.
- Fiabilidade: Construção robusta, resistente a condições industriais adversas.
- Económico: Destinado a aplicações básicas de fresagem e torneamento.
Siemens Sinumerik 828D
- Elevada capacidade de processamento: Permite a usinagem dinâmica e o suporte a ciclos complexos.
- Integração com CAD/CAM: Facilita a colaboração com software de projeto.
- Funcionalidades avançadas: Otimização das trajetórias da ferramenta e possibilidade de expansão com módulos adicionais.
Fanuc Oi-TF
- Estabilidade: Fiabilidade na produção em série e no funcionamento prolongado.
- Ciclos de torneamento avançados: Ideais para operações de corte de precisão.
- Utilização intuitiva: A interface intuitiva acelera a programação.
Descarregue as instruções do Siemens Sinumerik 828/840
Descarregue as instruções do Siemens Sinumerik 808
Confie na experiência da CORMAK
Com mais de 20 anos de experiência no fornecimento de máquinas industriais, a CORMAK oferece centros de usinagem fiáveis e suporte técnico completo. As nossas máquinas cumprem as normas de segurança europeias, e o serviço profissional de garantia e pós-garantia assegura a continuidade da produção.
- 16 anos de experiência na manutenção de controlos CNC Siemens.
- Em mais de 15 000 m² de área de armazenamento, aguardam cerca de 12 000 máquinas e equipamentos.
- Garantimos um serviço profissional de assistência durante e após o período de garantia.
- Ao escolher a CORMAK, tem a certeza de estar a comprar numa empresa polaca com certificações de segurança europeias.
