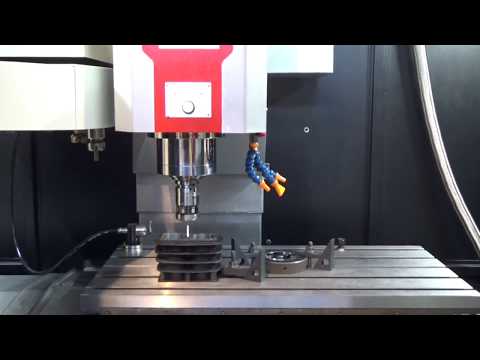

Centro de usinagem MILL 1200 de 5 eixos – precisão e flexibilidade na usinagem CNC
O centro de usinagem MILL 1200 de 5 eixos é um avançado centro de usinagem CNC vertical de 5 eixos, concebido para a usinagem precisa de metais e outros materiais em aplicações industriais complexas. Equipado com o sistema de controlo Siemens Sinumerik 828, garante uma precisão e versatilidade excecionais na produção de peças com geometrias complexas.
Principais vantagens do centro de usinagem MILL 1200 de 5 eixos
O centro de usinagem vertical MILL 1200 de 5 eixos destaca-se pela tecnologia avançada de 5 eixos, que permite a realização dos projetos mais exigentes com um número mínimo de reajustes. É a solução ideal para empresas que procuram centros de usinagem CNC que ofereçam precisão, eficiência e flexibilidade. As principais vantagens incluem:
- Maquinagem avançada de 5 eixos: A maquinagem simultânea em cinco eixos permite a criação de peças com formas complexas, reduzindo o tempo de maquinagem e melhorando a qualidade da superfície.
- Alta precisão: A precisão de posicionamento de ±0,012 mm e a repetibilidade de ±0,005 mm garantem uma excelente qualidade das peças, mesmo com tolerâncias rigorosas.
- Estabilidade da estrutura: O corpo maciço em ferro fundido com 8200 kg minimiza as vibrações, permitindo a usinagem de peças com peso até 1000 kg.
- Rendimento: O fuso com 15 kW de potência e velocidade até 6000 rpm, bem como o avanço rápido de 24/24/18 m/min, reduzem o tempo do ciclo de produção.
- Segurança e ergonomia: A câmara de trabalho hermética e a interface intuitiva Sinumerik 828 garantem um ambiente de trabalho seguro e confortável.
- Versatilidade de configuração: A possibilidade de expansão com opções como refrigeração pelo fuso, sondas de medição ou sistemas de controlo alternativos permite adaptar a máquina a requisitos específicos.
Construção e tecnologia do centro de usinagem MILL 1200 de 5 eixos
O centro de fresagem para metal MILL 1200 de 5 eixos foi concebido para oferecer a máxima durabilidade e precisão em condições industriais exigentes. Os componentes-chave incluem:
- Corpo maciço em ferro fundido: Com um peso de 8200 kg, garante uma excelente rigidez e redução de vibrações, essencial para a usinagem de peças pesadas.
- Guias lineares HIWIN: Guias de alta qualidade nos eixos X e Y e guias temperadas no eixo Z garantem um movimento suave e precisão com um avanço rápido de 24 m/min.
- Fuso BT40: Com uma potência de 15 kW e uma velocidade até 6000 rpm, garante um corte eficiente de diversos materiais.
- Rolamentos FAG: Rolamentos de alta qualidade aumentam a durabilidade e a precisão dos movimentos do fuso.
- Mesa rotativa e basculante de 5 eixos: Com um diâmetro de disco de 250 mm, velocidade máxima de 10 rpm e amplitude de movimento basculante de 105°, permite a usinagem em vários ângulos com uma carga de até 100 kg.

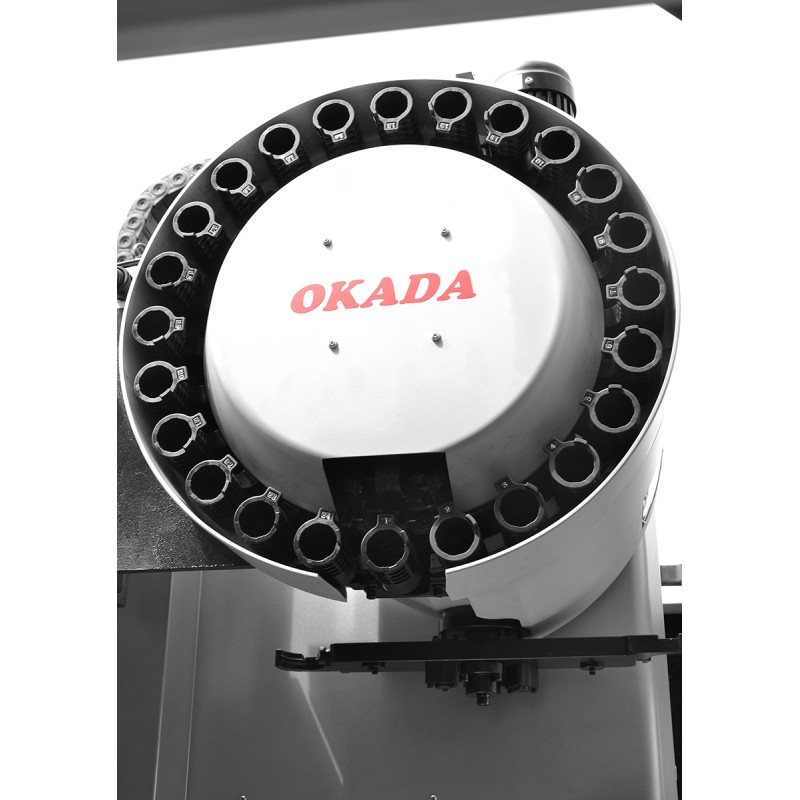

- Almoxarifado de ferramentas em tambor: Almoxarifado de 24 posições com tempo de troca de ferramenta de 7 segundos aumenta a eficiência dos processos.

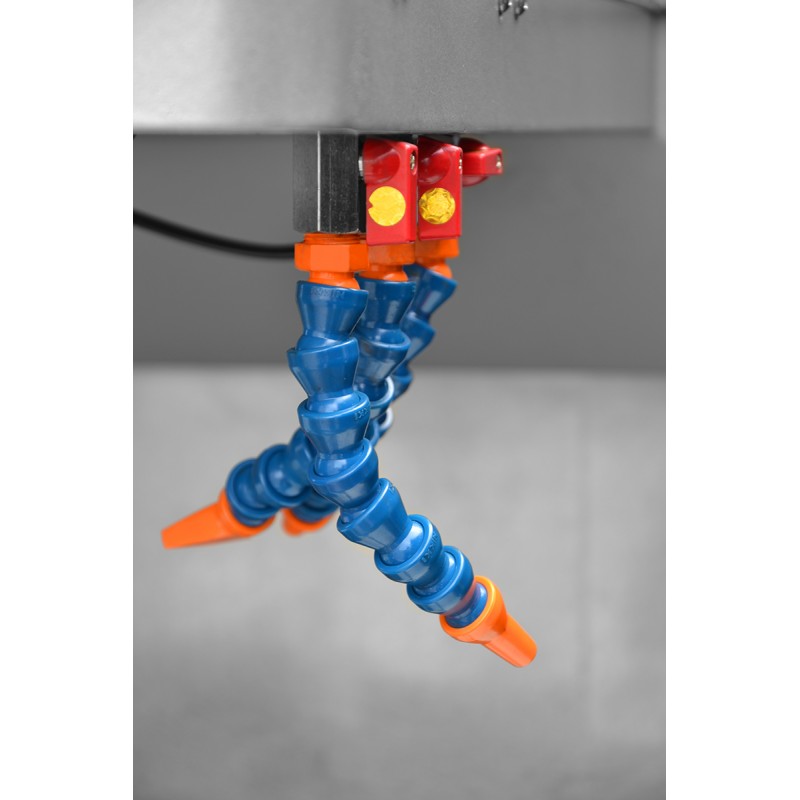

- Arrefecimento pelo fuso: O arrefecimento pelo fuso, de série, melhora a qualidade do trabalho e prolonga a vida útil das ferramentas.
- Sistema de lubrificação automático: Minimiza o desgaste dos componentes, garantindo a fiabilidade a longo prazo da máquina.
Precisão e eficiência de trabalho
O centro de usinagem CNC MILL 1200 de 5 eixos oferece uma precisão incomparável graças ao avançado sistema de controle Siemens Sinumerik 828, que permite a usinagem dinâmica em cinco eixos. A precisão de posicionamento do eixo rotativo (15 segundos) e do eixo inclinável (45 segundos), bem como a repetibilidade (±2/±3 segundos), permitem a realização de projetos complexos com desvios mínimos. O avanço rápido de 24/24/18 m/min e a velocidade de corte de até 6000 mm/min otimizam o tempo de produção, aumentando a produtividade.
Aplicação do centro de usinagem vertical MILL 1200 de 5 eixos
Os centros de usinagem verticais, como o MILL 1200 de 5 eixos, são utilizados em muitos setores-chave da indústria, incluindo:
- Indústria aeronáutica: Produção de componentes de precisão, tais como peças de turbinas, pás ou estruturas aeronáuticas.
- Indústria médica: Usinagem de implantes, instrumentos cirúrgicos e outras peças que exigem alta precisão.
- Indústria de ferramentas: Fabrico de moldes de injeção, matrizes e peças com formas complexas.
- Indústria automóvel: Produção de componentes de motores, caixas de velocidades e elementos de suspensão.
A máquina é ideal para unidades de produção que exigem flexibilidade e precisão na usinagem de peças com geometrias complexas.
Equipamento de série
- Sistema de controlo Siemens Sinumerik 828 com garantia de 2 anos
- Almoxarifado de ferramentas em tambor (24 posições)
- Guias lineares HIWIN
- Rolamentos FAG
- Sistema de recolha de aparas
- Arrefecimento através do fuso
- Mesa rotativa e basculante de 5 eixos
- Luzes de alarme de 3 cores
- Iluminação da área de trabalho
- Sistema de refrigeração fechado
- Caixa hermética
- Sistema de lubrificação automático
Equipamento opcional
- Sistemas de controlo Siemens Sinumerik 808D ou Fanuc Oi-TF
- Fuso de 8000 ou 10 000 rpm
- Arrefecimento através do fuso (20 bar ou 40 bar)
- Sonda de medição de ferramentas Renishaw TS27R
- Sonda de medição da peça Renishaw OMP60
- Ciclos de medição Renishaw
- Transportador de aparas de corrente ou sem-fim
- Separador de óleo e líquido de arrefecimento
- Extrator de névoa de óleo
- Portas automáticas
- Réguas de medição para eixos
Parâmetros técnicos do centro de usinagem
| DIMENSÕES DA MESA |
1200 x 620 mm |
| DESLOCAMENTO |
1200 x 600 x 600 mm |
| CAPACIDADE DE CARGA DA MESA |
1000 kg |
| GUIAGENS |
Guias lineares X, Y Guias Z temperadas |
| DISTÂNCIA DO MANDRIL À MESA |
150-750 mm |
| DISTÂNCIA DO FUSO À COLUNA |
660 mm |
| PONTA DO FUSO |
BT40 |
| MOTOR PRINCIPAL |
15 kW |
| ROTAÇÃO MÁXIMA DO MANDRIL |
6000 rpm |
| VELOCIDADE DE AVANÇO DE CORTE |
2,5-6000 mm/min |
| VELOCIDADE DE AVANÇO ACELERADO |
24/24/18 m/min |
| CAPACIDADE DO ALMOXARIFADO |
24 |
| DIÂMETRO MÁX. DA FERRAMENTA |
150 mm |
| COMPRIMENTO MÁX. DA FERRAMENTA |
300 mm |
| PESO MÁX. DA FERRAMENTA |
15 kg |
| TEMPO DE SUBSTITUIÇÃO DA FERRAMENTA |
7 seg. |
| POTÊNCIA DO MOTOR DO EIXO |
1,8/1,8/3 kW |
| PRESSÃO DE AR NECESSÁRIA |
5 MPa |
| PRECISÃO DE POSICIONAMENTO |
±0,012 mm |
| PRECISÃO DE REPETIBILIDADE |
±0,005 mm |
| POTÊNCIA TOTAL |
24 kW |
| DIMENSÕES |
3250 x 2500 x 2600 mm |
| PESO |
8200 kg |
Parâmetros técnicos da mesa de 5 eixos
| DIÂMETRO DO DISCO |
250 mm |
| Ranhuras em T |
12 mm |
| CARGA MÁXIMA COM A PLACA DA MESA NA POSIÇÃO VERTICAL |
100 kg |
| CARGA MÁXIMA COM QUALQUER POSIÇÃO DO DISCO DA MESA |
75 kg |
| VELOCIDADE MÁXIMA DO DISCO |
10 rpm |
| POTÊNCIA DO SERVO MOTOR DE ROTACÃO DA MESA |
1 kW |
| POTÊNCIA DO SERVO MOTOR DE INCLINAÇÃO DA MESA |
2,1 kW |
| ÂNGULO DE INCLINAÇÃO |
105° |
| PRECISÃO DE POSICIONAMENTO DO EIXO ROTATIVO |
15 s |
| REPETIBILIDADE DO EIXO ROTATIVO |
±2 seg. |
| PRECISÃO DO EIXO INCLINÁVEL |
45 s |
| REPETIBILIDADE DO EIXO INCLINÁVEL |
±3 seg. |
| PESO |
300 kg |
Controlo CNC – Siemens e Fanuc
O centro de usinagem MILL 1200 de 5 eixos oferece sistemas avançados de controle CNC, como o Siemens Sinumerik 808D, o Siemens Sinumerik 828D e o Fanuc Oi-TF, que garantem precisão, confiabilidade e facilidade de operação:
%20kraw% C4%99diárias/Controladores %20centra% 20obr %C3% B3bczke.jpg" alt="Controladores CNC Siemens e Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />
SIEMENS SINUMERIK 808 Advanced
- Interface intuitiva: Fácil de utilizar, ideal para oficinas de menor dimensão e utilizadores iniciantes.
- Fiabilidade: Construção robusta, resistente a condições industriais adversas.
- Económico: Destinado a aplicações básicas de fresagem e torneamento.
Siemens Sinumerik 828D
- Elevada capacidade de processamento: Permite a usinagem dinâmica e o suporte a ciclos complexos.
- Integração com CAD/CAM: Facilita a colaboração com software de projeto.
- Funcionalidades avançadas: Otimização das trajetórias da ferramenta e possibilidade de expansão com módulos adicionais.
Fanuc Oi-TF
- Estabilidade: Fiabilidade na produção em série e no funcionamento prolongado.
- Ciclos de torneamento avançados: Ideais para operações de corte de precisão.
- Utilização intuitiva: A interface intuitiva acelera a programação.
Descarregue as instruções do Siemens Sinumerik 828/840
Descarregue as instruções do Siemens Sinumerik 808
Confie na experiência da CORMAK
Com mais de 20 anos de experiência no fornecimento de máquinas industriais, a CORMAK oferece centros de usinagem fiáveis e suporte técnico completo. As nossas máquinas cumprem as normas de segurança europeias, e o serviço profissional de assistência durante e após a garantia assegura a continuidade da produção. Contacte-nos para saber mais!
- 16 anos de experiência na manutenção de controlos CNC Siemens.
- Em mais de 15 000 m² de área de armazenamento, aguardam cerca de 12 000 máquinas e equipamentos.
- Garantimos um serviço profissional de assistência durante e após o período de garantia.
- Ao escolher a CORMAK, tem a certeza de estar a comprar numa empresa polaca com certificações de segurança europeias.
Peça mais informações ou marque uma apresentação da máquina! Contacte-nos
▶
