A fresadora CNC CORMAK destina-se principalmente ao uso em oficinas de ferramentas e oficinas de produção de peças complexas de alta qualidade. Apesar das suas dimensões reduzidas, a estrutura da fresadora permite a usinagem de peças relativamente grandes.

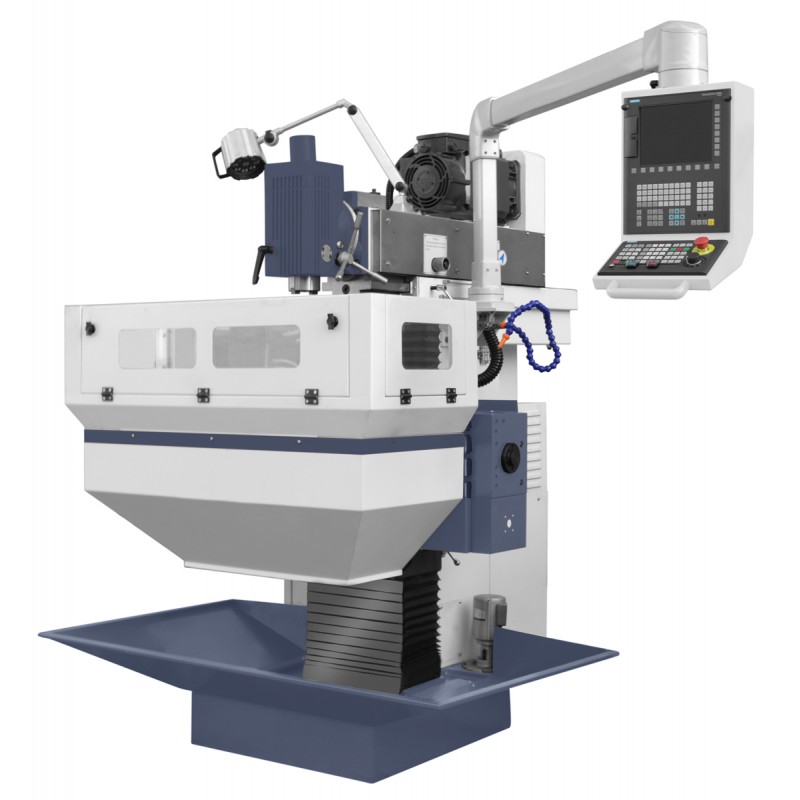

A fresadora CNC CORMAK XL8140 é uma máquina CNC avançada concebida para o usinagem precisa de metais em diversas aplicações industriais. Equipada com o sistema de controlo Siemens Sinumerik 808D e mesas de trabalho versáteis, esta fresadora para metal oferece fiabilidade, alta precisão e flexibilidade.
Principais vantagens da fresadora CNC CORMAK XL8140
A fresadora de ferramentas CNC CORMAK XL8140 combina uma construção compacta com tecnologia avançada, proporcionando aos utilizadores vantagens significativas nos processos de produção. As principais vantagens incluem:
- Mesas de trabalho versáteis: A mesa horizontal com dimensões de 800x400 mm com 6 ranhuras em T e a mesa vertical de 1020x225 mm com 3 ranhuras em T permitem a usinagem de peças com formas e tamanhos variados.
- Alta precisão: A precisão de posicionamento e a repetibilidade, apoiadas pelo controlo Siemens Sinumerik 808D, garantem uma excelente qualidade das superfícies usinadas, mesmo em geometrias complexas.
- Fuso potente: A rotação do fuso na gama de 40-2000 rpm, com mandril ISO40 e motor de 5,5 kW, permite o processamento eficaz de uma vasta gama de materiais, desde o alumínio até ao aço inoxidável.
- Estabilidade da estrutura: A máquina, com um peso de 1550 kg, minimiza as vibrações, garantindo estabilidade durante operações de corte intensivas.
- Flexibilidade de configuração: A possibilidade de integrar controlos CNC avançados (por exemplo, Siemens ou Fanuc) e opções adicionais, tais como sondas de medição automáticas, aumenta a versatilidade da máquina.
- Operação intuitiva: O controlo Siemens Sinumerik 808D com teclado dedicado e interface simples garante uma programação fácil e elevada compatibilidade com sistemas CAD/CAM.
- Economia: As dimensões compactas de 1500x1700x1800 mm e o motor eficiente de 5,5 kW minimizam o consumo de energia, reduzindo os custos de operação.
- Versatilidade de aplicações: Capacidade de realizar operações como fresagem, perfuração, ranhuramento, rosqueamento, mandrilagem e retificação de orifícios num único ciclo de produção.
- Avanços precisos: O avanço contínuo nos eixos X, Y, Z (10-1000 mm/min) e o avanço rápido de 1200 mm/min garantem uma elevada dinâmica e precisão de usinagem.
- Durabilidade dos componentes: Materiais de alta qualidade e fabrico preciso garantem fiabilidade duradoura e necessidades mínimas de manutenção.
O centro de usinagem CNC CORMAK XL8140 é a solução ideal para oficinas e fábricas que procuram uma fresadora de metal precisa, versátil e fiável.
Construção e tecnologia da fresadora de ferramentas CNC CORMAK XL8140
A fresadora CNC CORMAK XL8140 foi concebida a pensar na durabilidade, precisão e facilidade de utilização. Os componentes-chave incluem:
Construção e mesas de trabalho
A construção robusta, feita com materiais de alta qualidade, garante uma rigidez excecional e um excelente amortecimento de vibrações. A mesa de trabalho horizontal com dimensões de 800x400 mm com 6 ranhuras em T (largura de 14 mm, distância de 63 mm) e a mesa vertical de 1020x225 mm com 3 ranhuras em T permitem a fixação segura de peças com diferentes formas.
Fuso e acionamento

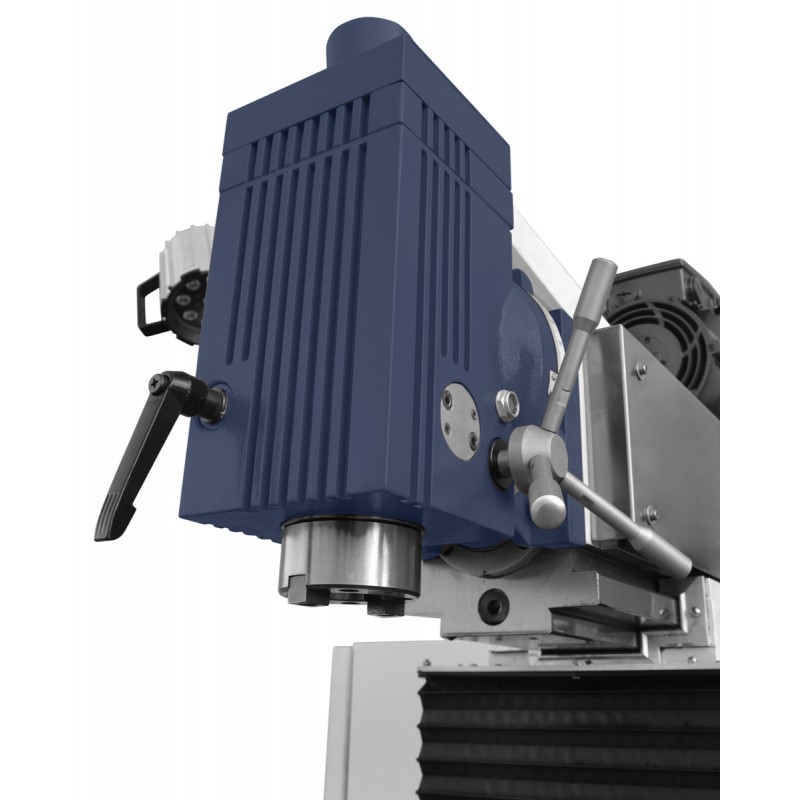

O fuso com porta-broca ISO40 e uma gama de rotações de 40-2000 rpm, acionado por um motor de 5,5 kW, garante um elevado rendimento de corte. A distância do fuso à superfície da mesa (50-450 mm para o fuso vertical, 145-545 mm para o horizontal) permite a usinagem de peças de diferentes tamanhos.
Guias e acionamentos

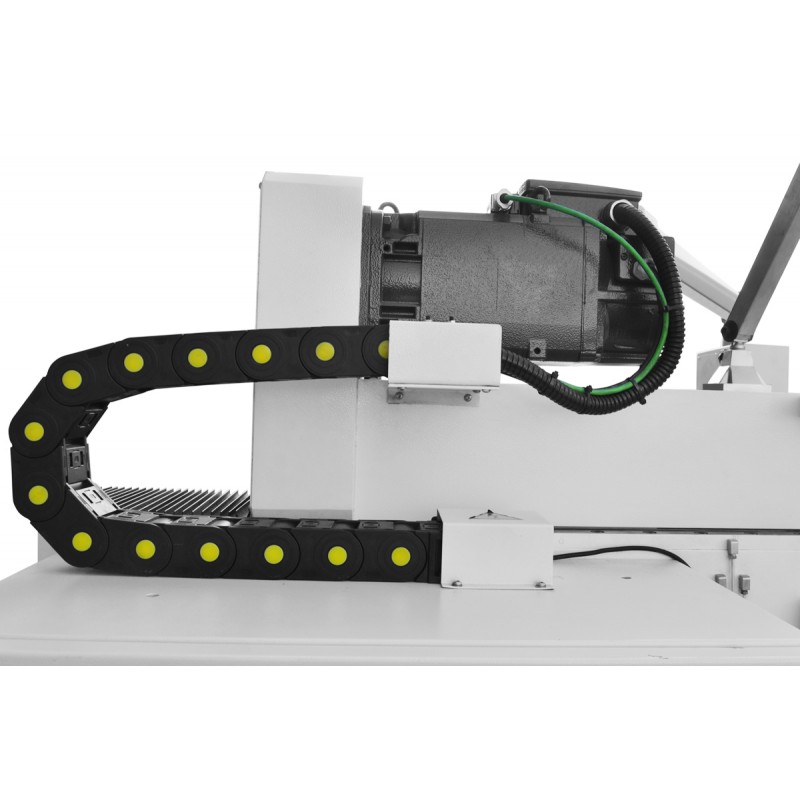

As guias lineares e os acionamentos servo de precisão garantem um movimento suave nos eixos X, Y, Z (deslocamento de 500x400x400 mm) com avanço contínuo de 10-1000 mm/min e avanço rápido de 1200 mm/min, minimizando os erros de posicionamento e garantindo uma elevada dinâmica de trabalho.
Sistema de controlo

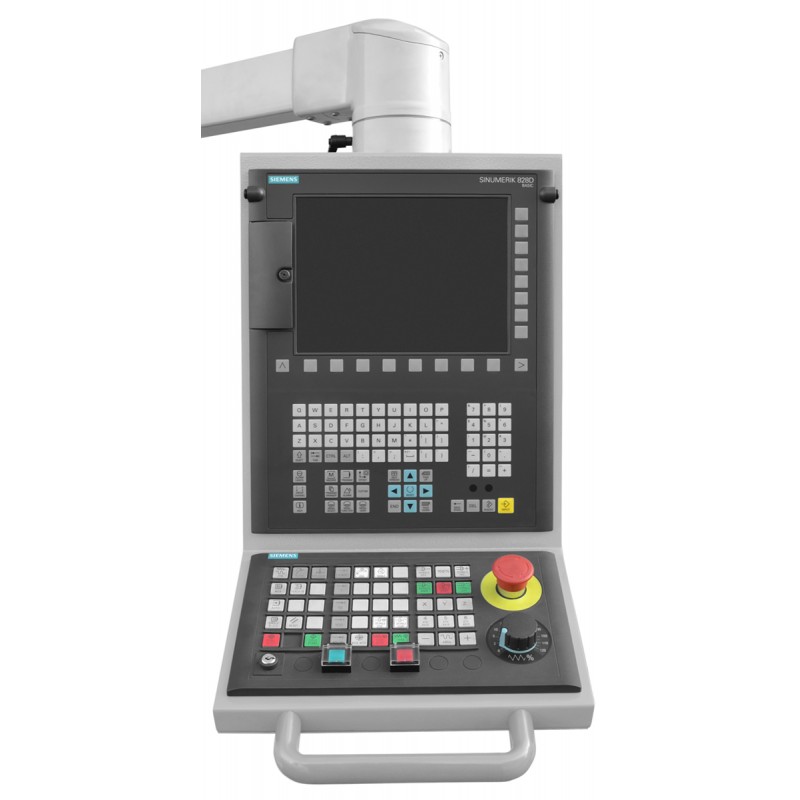

O sistema de controlo padrão Siemens Sinumerik 808D (opcionalmente Fanuc) com painel compacto com grau de proteção IP65 permite a programação precisa e a otimização dos processos de usinagem. A integração com sistemas CAD/CAM garante uma fácil adaptação a projetos de produção complexos.
Precisão e eficiência de trabalho
A fresadora CNC para metal CORMAK XL8140 oferece alta precisão graças ao avançado sistema de controlo CNC e à sua construção robusta. O avanço contínuo nos eixos (10-1000 mm/min) e o avanço rápido de 1200 mm/min permitem a otimização dos percursos da ferramenta, reduzindo o tempo de ciclo e aumentando a produtividade. O potente motor de 5,5 kW e o fuso versátil (40-2000 rpm) tornam a máquina ideal para operações de precisão, tais como fresagem, perfuração, entalhe ou roscagem.
Aplicação da fresadora CNC CORMAK XL8140
O centro de fresagem para metal CORMAK XL8140 é utilizado em setores exigentes, tais como:
- Indústria automóvel: Produção de componentes de precisão, tais como peças de motores, caixas de velocidades e carcaças.
- Indústria de máquinas: Usinagem de peças de máquinas, tais como eixos, corpos e elementos estruturais.
- Fabrico de moldes e matrizes: Fabrico de moldes de injeção e matrizes para a indústria automóvel e de plásticos.
- Indústria aeronáutica: Usinagem de componentes de alumínio, titânio e aço inoxidável com alta precisão.
- Oficinas de ferramentas: Execução de trabalhos unitários e em série que exigem flexibilidade e precisão, incluindo fresagem de ranhuras, rosqueamento e retificação de orifícios.
Graças às mesas de trabalho versáteis e às opções de configuração avançadas, o centro de usinagem CNC é a escolha perfeita para oficinas e fábricas.
Controlos CNC – Siemens Sinumerik 808D e Fanuc
A fresadora de ferramentas CNC CORMAK XL8140 oferece controlos CNC profissionais de fabricantes de renome, como a Siemens e a Fanuc, que garantem precisão, eficiência e facilidade de utilização.
Siemens Sinumerik 808D – controlo avançado para aplicações padrão
O Sinumerik 808D é um sistema de controlo CNC compacto para máquinas CNC para metal, que oferece:
- Interface intuitiva: Teclado dedicado com teclas mecânicas e de membrana facilita a programação e a utilização.
- Elevada fiabilidade: O grau de proteção IP65 garante um funcionamento estável em condições de oficina adversas.
- Funcionalidades avançadas: Suporte a ciclos de usinagem e integração com sistemas CAD/CAM.
Fanuc – estabilidade e precisão
A Fanuc é um sistema de controlo CNC opcional para máquinas-ferramentas CNC, que oferece:
- Estabilidade de funcionamento: Precisão na produção em série de longa duração.
- Funcionalidades avançadas: Suporte a operações de corte complexas.
- Interface intuitiva: Programação rápida e fácil utilização.
Escolha o sistema de controlo CNC adequado às suas necessidades para aumentar a eficiência e a precisão dos processos de produção!
Parâmetros técnicos
| Dimensões da mesa de trabalho horizontal (C x L) | 800 mm x 400 mm |
| Número de ranhuras em T da mesa de trabalho horizontal | 6 |
| Largura da ranhura em T da mesa de trabalho horizontal | 14 mm |
| Distância entre as ranhuras em T da mesa de trabalho horizontal | 63 mm |
| Dimensões da mesa de trabalho vertical (C x L) | 1020 x 225 mm |
| Número de ranhuras em T da mesa de trabalho vertical | 3 |
| Largura da ranhura em T da mesa de trabalho vertical | 14 mm |
| Distância entre as ranhuras em T da mesa de trabalho vertical | 63 mm |
| Deslocamento no eixo X | 500 mm |
| Curso no eixo Y | 400 mm |
| Curso no eixo Z | 400 mm |
| Cone do fuso | ISO40 |
| Velocidade do fuso | 40 - 2000 rpm |
| Avanço no eixo X (contínuo) | 10 - 1000 mm/min |
| Avanço no eixo Y (contínuo) | 10 - 1000 mm/min |
| Avanço no eixo Z (contínuo) | 10 - 1000 mm/min |
| Velocidade de avanço rápido (X/Y/Z) | 1200 mm/min |
| Distância entre o plano frontal do fuso e a superfície da mesa | 50 - 450 mm |
| Distância do eixo do fuso horizontal à superfície da mesa | 145 - 545 mm |
| Distância entre o eixo do fuso vertical e a coluna | 180 - 580 mm |
| Potência do motor principal | 5,5 kW |
| Peso | 1550 kg |
| Dimensões do equipamento | 1500 x 1700 x 1800 mm |
Equipamento de série
- Controlo CNC Siemens Sinumerik 808D
- Refrigerante e bomba
- Proteção
- Ferramentas de manutenção
- Manual de instruções
- DTR
Equipamento opcional
- Controlo CNC Fanuc
- Sonda automática de medição de ferramentas
- Sonda automática de medição da peça
- Caixa hermética da máquina
Por que escolher a CORMAK?
Como fabricante experiente de máquinas CNC, a CORMAK fornece soluções fiáveis para a indústria há mais de 20 anos. As nossas máquinas-ferramentas CNC cumprem os mais elevados padrões de qualidade, possuem certificações de segurança europeias e são apoiadas por um serviço de assistência profissional. Graças a um amplo armazém (mais de 15 000 m²) e a uma equipa de especialistas, oferecemos apoio técnico e consultoria abrangentes.
- Experiência: 16 anos na manutenção de controladores CNC Siemens.
- Qualidade: Máquinas em conformidade com as normas de segurança europeias.
- Apoio: Aconselhamento profissional e assistência rápida, tanto dentro como fora do período de garantia.
Ao escolher os centros de usinagem da CORMAK, investe na precisão, fiabilidade e eficiência a longo prazo da sua produção.
Encomende hoje mesmo a fresadora de ferramentas CNC CORMAK XL8140!
Aumente a produtividade e a precisão da sua produção com a fresadora CNC CORMAK XL8140. Contacte a nossa equipa para obter informações detalhadas, uma oferta personalizada ou marcar uma apresentação da máquina. Contacte-nos!
