A fresadora CNC para ferramentas CORMAK está equipada com uma cabeça de fresagem vertical inclinável num ângulo de +/- 60° e um sistema de fresagem horizontal. A máquina destina-se principalmente ao uso em oficinas de ferramentas e oficinas de produção de peças complexas de alta qualidade. Apesar das dimensões reduzidas, a construção da fresadora permite a usinagem de peças relativamente grandes.
A fresadora CNC CORMAK XN830 é uma máquina CNC avançada concebida para o usinagem precisa de metais em aplicações industriais exigentes. Equipada com o sistema de controlo Siemens Sinumerik 808D e uma construção robusta, esta fresadora para metal garante fiabilidade, alta precisão e versatilidade operacional.
Principais vantagens da fresadora CNC para ferramentas CORMAK XN830
A fresadora CNC para ferramentas CORMAK XN830 combina uma construção compacta com tecnologia avançada, oferecendo aos utilizadores vantagens significativas nos processos de produção. As principais vantagens incluem:
- Mesa de trabalho versátil: A mesa com dimensões de 750x320 mm, com 5 ranhuras em T de 14 mm de largura e uma carga máxima de 200 kg, permite a usinagem de peças com diferentes formas e tamanhos.
- Alta precisão: O avançado sistema de controlo Siemens Sinumerik 808D assegura precisão de posicionamento e repetibilidade, garantindo uma excelente qualidade das superfícies usinadas, mesmo em geometrias complexas.
- Fuso potente: A rotação do fuso na gama de 40-1600 rpm, com porta-broca ISO40 e motor de 3,0 kW, permite o usinagem eficaz de materiais como aço, alumínio ou ligas de titânio.
- Estabilidade da estrutura: A máquina, com um peso de 2200 kg e um corpo robusto, minimiza as vibrações, garantindo estabilidade durante operações de corte intensivas.
- Avanços flexíveis: O avanço manual longitudinal de 405 mm e transversal de 390 mm, bem como o avanço automático longitudinal de 395 mm e transversal de 380 mm, garantem uma elevada dinâmica e precisão de trabalho.
- Flexibilidade de configuração: A possibilidade de integração do controlo Fanuc e de opções adicionais, tais como sondas de medição automáticas, aumenta a versatilidade da máquina.
- Operação intuitiva: O controlo Siemens Sinumerik 808D com teclado dedicado e interface simples facilita a programação e a operação, acelerando os processos de produção.
- Economia: As dimensões compactas de 1820x1640x1710 mm e o motor eficiente de 3,0 kW minimizam o consumo de energia, reduzindo os custos de operação.
- Versatilidade de aplicações: Capacidade de realizar operações como fresagem, perfuração, ranhuramento, rosqueamento, mandrilagem, entalhe de engrenagens e retificação de orifícios num único ciclo de produção.

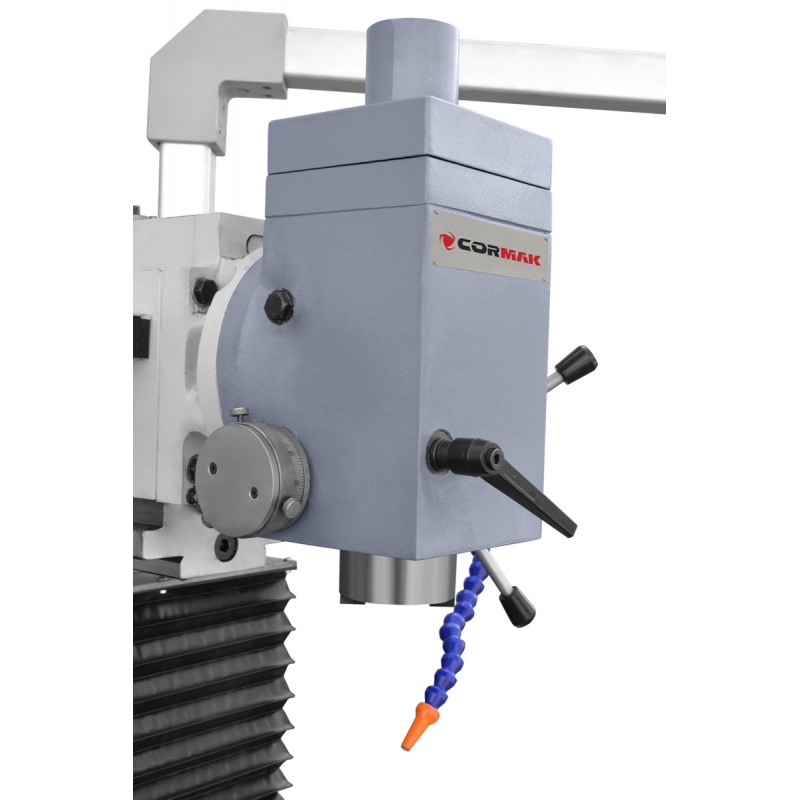

- Rotação da cabeça de fresagem: A cabeça de fresagem com rotação de ±60° permite usinagens precisas em diferentes ângulos, aumentando a flexibilidade operacional.
O centro de usinagem CNC CORMAK XN830 é a solução ideal para oficinas e fábricas que procuram uma fresadora de metal precisa, versátil e fiável.
Construção e tecnologia da fresadora de ferramentas CNC CORMAK XN830
A fresadora CNC CORMAK XN830 foi concebida a pensar na durabilidade, precisão e facilidade de utilização. Os componentes-chave incluem:
Estrutura e mesa de trabalho

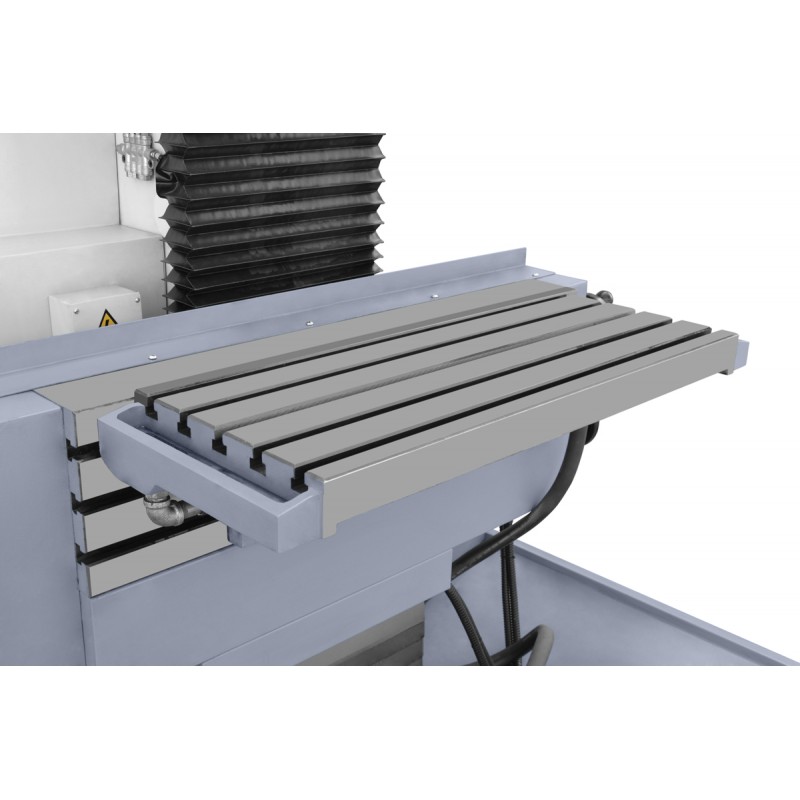

O corpo robusto da máquina, fabricado com materiais de alta qualidade, garante uma rigidez excecional e um excelente amortecimento de vibrações. A mesa de trabalho com dimensões de 750 x 320 mm, com 5 ranhuras em T de 14 mm de largura, permite a fixação segura de peças com uma carga máxima de 200 kg.
Fuso e acionamento
O fuso com porta-broca ISO40 e uma gama de rotações de 40-1600 rpm, acionado por um motor de 3,0 kW, garante um elevado rendimento de corte. A distância do fuso à mesa (105-495 mm para a vertical, 135-535 mm para a horizontal) e a rotação da cabeça de fresagem (±60°) permitem a usinagem de peças de diferentes tamanhos e formas.
Guias e acionamentos
As guias lineares e os acionamentos servo de precisão garantem um movimento suave nos eixos X e Y, com avanço manual longitudinal de 405 mm e transversal de 390 mm, e avanço automático longitudinal de 395 mm e transversal de 380 mm, minimizando os erros de posicionamento e garantindo uma elevada dinâmica de trabalho.
Sistema de controlo
O sistema de controlo padrão Siemens Sinumerik 808D (opcionalmente Fanuc) com painel compacto com grau de proteção IP65 permite a programação precisa e a otimização dos processos de usinagem. A integração com sistemas CAD/CAM facilita a adaptação a projetos de produção complexos.
Precisão e eficiência de trabalho
A fresadora CNC para metal CORMAK XN830 oferece alta precisão graças ao avançado sistema de controlo CNC e à sua construção robusta. Os avanços manuais (405 mm longitudinal, 390 mm transversal) e automáticos (395 mm longitudinal, 380 mm transversal), em combinação com a gama de rotações do fuso (40-1600 rpm), permitem a otimização dos percursos da ferramenta, reduzindo o tempo de ciclo e aumentando a produtividade. O potente motor de 3,0 kW torna a máquina ideal para operações de precisão, tais como fresagem, perfuração, entalhe ou roscagem.
Aplicação da fresadora CNC CORMAK XN830
O centro de fresagem para metal CORMAK XN830 é utilizado em setores exigentes, tais como:
- Indústria automóvel: Produção de componentes de precisão, tais como peças de motores, caixas de velocidades e carcaças.
- Indústria de máquinas: Usinagem de peças de máquinas, tais como eixos, corpos e elementos estruturais.
- Fabrico de moldes e matrizes: Fabrico de moldes de injeção e matrizes para a indústria automóvel e de plásticos.
- Indústria aeronáutica: Usinagem de componentes de alumínio, titânio e aço inoxidável com alta precisão.
- Oficinas de ferramentas: Execução de trabalhos unitários e em série que exigem flexibilidade e precisão, incluindo fresagem de ranhuras, rosqueamento e retificação de orifícios.
Graças à sua mesa de trabalho versátil e às opções de configuração avançadas, o centro de usinagem CNC é a escolha ideal para oficinas e fábricas.
Controlos CNC – Siemens Sinumerik 808D e Fanuc
A fresadora de ferramentas CNC CORMAK XN830 oferece controlos CNC profissionais de fabricantes de renome, como a Siemens e a Fanuc, que garantem precisão, eficiência e facilidade de utilização.
Siemens Sinumerik 808D – controlo avançado para aplicações padrão
O Sinumerik 808D é um sistema de controlo CNC compacto para máquinas CNC para metal, que garante:
- Interface intuitiva: Teclado dedicado com teclas mecânicas e de membrana facilita a programação e a utilização.
- Elevada fiabilidade: O grau de proteção IP65 garante um funcionamento estável em condições de oficina adversas.
- Funcionalidades avançadas: Suporte a ciclos de usinagem e integração com sistemas CAD/CAM.
Fanuc – estabilidade e precisão
A Fanuc é um sistema de controlo CNC opcional para máquinas-ferramentas CNC, que oferece:
- Estabilidade de funcionamento: Precisão na produção em série de longa duração.
- Funcionalidades avançadas: Suporte a operações de corte complexas.
- Interface intuitiva: Programação rápida e fácil utilização.
Escolha o sistema de controlo CNC adequado às suas necessidades para aumentar a eficiência e a precisão dos processos de produção!
Parâmetros técnicos
| Dimensões da mesa | 750 mm x 320 mm |
| Curso da mesa | 450 x 320 |
| Número de ranhuras em T | 5 |
| Dimensões das ranhuras em T | 14 mm |
| Avanço longitudinal manual | 405 mm |
| Avanço longitudinal automático | 395 mm |
| Avanço transversal manual | 390 mm |
| Avanço transversal automático | 380 mm |
| Carga máxima da mesa | 200 kg |
| Cone do fuso | ISO40 |
| Distância do fuso vertical à mesa | 105 - 495 mm |
| Distância do fuso horizontal à mesa | 135 - 535 mm |
| Rotação da cabeça de fresagem | ±60° |
| Gama de rotações do fuso | 40-1600 rpm |
| Potência do motor principal | 3 kW |
| Dimensões | 1820 x 1640 x 1710 mm |
| Peso | 2200 kg |
Equipamento de série
- Controlo CNC Siemens Sinumerik 808D
- Refrigerante e bomba
- Proteção
- Ferramentas de manutenção
- Manual de instruções
- DTR
Equipamento opcional
- Controlo CNC Fanuc
- Sonda automática de medição de ferramentas
- Sonda automática de medição da peça
- Caixa hermética da máquina
Por que escolher a CORMAK?
Como fabricante experiente de máquinas CNC, a CORMAK fornece soluções fiáveis para a indústria há mais de 20 anos. As nossas máquinas-ferramentas CNC cumprem os mais elevados padrões de qualidade, possuem certificações de segurança europeias e são apoiadas por um serviço de assistência profissional. Graças às nossas amplas instalações de armazenamento (mais de 15 000 m²) e à nossa equipa de especialistas, oferecemos apoio técnico e consultoria abrangentes.
- Experiência: 16 anos na manutenção de controladores CNC Siemens.
- Qualidade: Máquinas em conformidade com as normas de segurança europeias.
- Apoio: Aconselhamento profissional e assistência rápida, tanto dentro como fora do período de garantia.
Ao escolher os centros de usinagem da CORMAK, investe na precisão, fiabilidade e eficiência a longo prazo da sua produção.
Encomende hoje mesmo a fresadora de ferramentas CNC CORMAK XN830!
Aumente a produtividade e a precisão da sua produção com a fresadora CNC CORMAK XN830. Contacte a nossa equipa para obter informações detalhadas, uma oferta personalizada ou marcar uma apresentação da máquina. Contacte-nos!
