Centro de usinagem MILL 500 de 5 eixos – precisão na usinagem multieixos
O centro de usinagem MILL 500 de 5 eixos é um centro de usinagem CNC vertical compacto de 5 eixos, concebido para a usinagem precisa de peças complexas numa única fixação. Equipado com uma mesa basculante e rotativa de Ø100 mm e um sistema de controlo Siemens ou Fanuc, garante a máxima precisão e eficiência.
Principais vantagens do centro de usinagem MILL 500 de 5 eixos
O centro de usinagem vertical MILL 500 5 eixos oferece capacidades avançadas de usinagem multieixos, ideais para setores que exigem precisão e geometrias complexas das peças. Esta é a solução para empresas que procuram centros de usinagem CNC que combinem uma construção compacta com alto desempenho e versatilidade. As principais vantagens incluem:
- Precisão multieixos: Precisão de posicionamento de ±0,005 mm e repetibilidade de ±0,003 mm, graças à mesa basculante e rotativa de Ø100 mm com eixo B (-110° a +30°) e C (rotação contínua de 360°).
- Usinagem em uma única fixação: a interpolação de 5 eixos permite a usinagem de peças complexas sem a necessidade de fixações múltiplas, reduzindo o tempo e os erros.
- Construção compacta: A estrutura rígida minimiza as vibrações, garantindo estabilidade na usinagem de componentes de precisão com peso até 20 kg.
- Elevado rendimento do fuso: O fuso com uma velocidade de 10 000 rpm permite o corte eficaz de diversos materiais, desde metais a plásticos.
- Automatização de processos: O armazém de ferramentas de 12 posições com troca automática reduz o tempo de operação, aumentando a produtividade.
- Controlo intuitivo: Os sistemas Siemens ou Fanuc com interpolação completa de 5 eixos facilitam a programação e a operação.
- Segurança e ergonomia: Os bicos de refrigeração externos e o sistema de lubrificação automático garantem condições de trabalho ideais e minimizam o desgaste dos componentes.
- Versatilidade de aplicações: Ideal para microusinagem em setores como o médico, relojoaria ou eletrónico.
Construção e tecnologia do centro de usinagem MILL 500 de 5 eixos
O centro de fresagem para metal MILL 500 de 5 eixos foi concebido a pensar na precisão e fiabilidade em ambientes de produção exigentes. Os elementos-chave da construção incluem:
- Corpo rígido da máquina: A construção compacta com materiais de alta qualidade minimiza as vibrações, garantindo estabilidade durante a usinagem.
- Mesa basculante e rotativa Ø100 mm: Permite a usinagem completa em 5 eixos com um intervalo do eixo B de -110° a +30° e do eixo C de 360°, ideal para peças pequenas.
- Fuso de alta velocidade: O potente fuso de 10 000 rpm garante um corte eficaz com precisão.
- Guias lineares: Guias de alta qualidade nos eixos X, Y, Z (500x400x300 mm) garantem um movimento suave e precisão.
- Almoxarifado de ferramentas: Almoxarifado de 12 posições com troca automática de ferramentas acelera os processos de produção.
- Sistema de refrigeração: Os bicos de refrigeração externos garantem a temperatura ideal da ferramenta e da peça, melhorando a qualidade do processamento.
- Sistema de lubrificação automático: O sistema de lubrificação central reduz o desgaste dos componentes, prolongando a vida útil da máquina.
- Dimensões compactas: Ideais para oficinas com espaço limitado, mantendo a funcionalidade total de 5 eixos.
Precisão e eficiência de trabalho
O centro de usinagem CNC MILL 500 de 5 eixos oferece uma precisão incomparável graças ao avançado sistema de controle Siemens ou Fanuc com interpolação completa de 5 eixos. A precisão de posicionamento de ±0,005 mm e a repetibilidade de ±0,003 mm permitem a usinagem de peças com geometrias complexas com desvios mínimos. O sistema otimiza os percursos da ferramenta, reduzindo o tempo de ciclo e aumentando a eficiência da produção.
Aplicação do centro de usinagem vertical MILL 500 de 5 eixos
Os centros de usinagem verticais, como o MILL 500 de 5 eixos, são insubstituíveis em setores que exigem a mais alta precisão, incluindo:
- Indústria médica e dentária: Produção de implantes, instrumentos cirúrgicos e componentes protéticos.
- Indústria relojoeira: Usinagem de componentes precisos de mecanismos de relógios.
- Indústria eletrónica: Fabrico de microcomponentes para dispositivos eletrónicos.
- Micromecânica: Prototipagem e produção de pequenas formas, elétrodos e insertos.
A máquina é ideal para instalações especializadas em microusinagem de precisão e prototipagem.
Equipamento de série
- Sistema de controlo Siemens Sinumerik 828D ou Fanuc com interpolação completa de 5 eixos
- Mesa basculante e rotativa Ø100 mm
- Fuso de 10 000 rpm
- Almoxarifado de ferramentas de 12 posições
- Bicos de refrigeração externos
- Sistema de lubrificação central automática
- Iluminação da área de trabalho
- Luzes de alarme de 3 cores
Equipamento opcional
- Sistema de controlo Siemens Sinumerik 828D
- Arrefecimento através do fuso (20 bar)
- Sonda de medição de ferramentas Renishaw TS27R
- Sonda de medição da peça Renishaw OMP60
- Ciclos de medição Renishaw
- Exaustão de névoa de óleo
- Separador de óleo e refrigerante
- Réguas de medição para eixos lineares
Parâmetros técnicos
| Parâmetros técnicos |
| Deslocamentos lineares (X/Y/Z): |
500 × 400 × 300 mm |
| Eixo B (inclinação): |
-110° a +30° |
| Eixo C (rotação): |
360° (contínuo) |
| Capacidade de carga da mesa: |
até 20 kg |
| Precisão de posicionamento: |
±0,005 mm |
| Precisão de repetição: |
±0,003 mm |
| Arrefecimento da ferramenta: |
bicos de refrigeração externos |
| Sistema de lubrificação: |
central automático |
| Alimentação: |
400 V / 50 Hz |

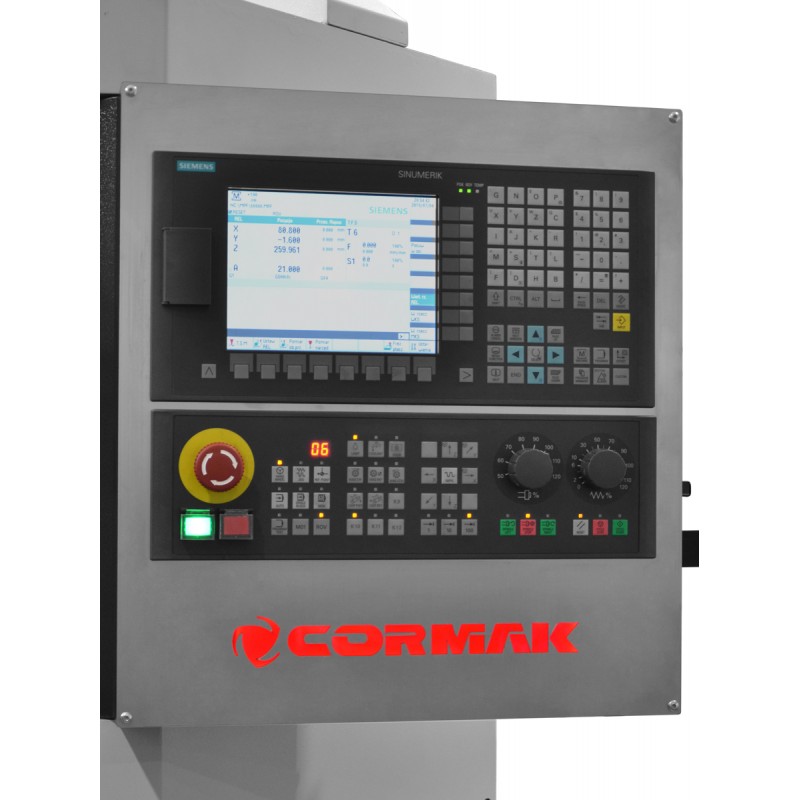

Controlos CNC – Siemens e Fanuc
O centro de usinagem MILL 500 de 5 eixos oferece sistemas avançados de controle CNC, como o Siemens Sinumerik 808D, o Siemens Sinumerik 828D e o Fanuc Oi-TF, que garantem precisão, confiabilidade e facilidade de operação:
Siemens Sinumerik 808D
- Interface intuitiva: Fácil de utilizar, ideal para oficinas de menor dimensão e utilizadores iniciantes.
- Fiabilidade: Construção robusta, resistente a condições industriais adversas.
- Económico: Destinado a aplicações básicas de fresagem e torneamento.
Siemens Sinumerik 828D
- Elevada capacidade de processamento: Permite a usinagem dinâmica e o manuseamento de ciclos complexos.
- Integração com CAD/CAM: Facilita a colaboração com software de projeto.
- Funcionalidades avançadas: Otimização das trajetórias da ferramenta e possibilidade de expansão com módulos adicionais.
Fanuc Oi-TF
- Estabilidade: Fiabilidade na produção em série e no funcionamento prolongado.
- Ciclos de torneamento avançados: Ideais para operações de corte de precisão.
- Utilização intuitiva: A interface intuitiva acelera a programação.
Descarregue as instruções do Siemens Sinumerik 828/840
Descarregue as instruções do Siemens Sinumerik 808
Confie na experiência da CORMAK
Com mais de 20 anos de experiência no fornecimento de máquinas industriais, a CORMAK oferece centros de usinagem fiáveis e suporte técnico completo. As nossas máquinas cumprem as normas de segurança europeias, e o serviço profissional de garantia e pós-garantia assegura a continuidade da produção.
- 16 anos de experiência na manutenção de controlos CNC Siemens.
- Em mais de 15 000 m² de área de armazenamento, aguardam cerca de 12 000 máquinas e equipamentos.
- Garantimos um serviço profissional de assistência durante e após o período de garantia.
- Ao escolher a CORMAK, tem a certeza de estar a comprar numa empresa polaca com certificações de segurança europeias.
Peça mais informações ou marque uma apresentação da máquina! Contacte-nos
