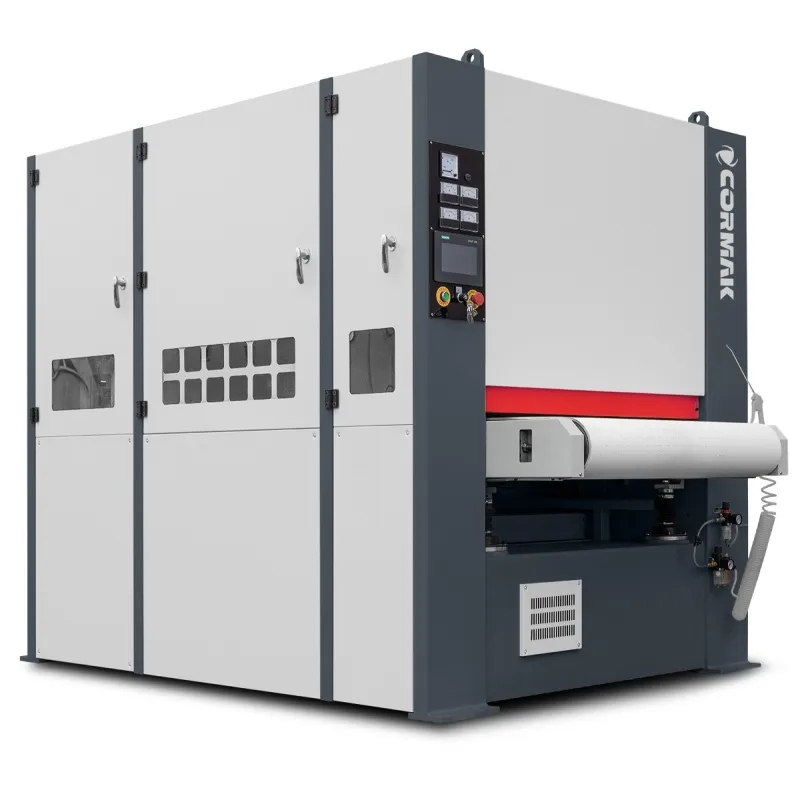

A máquina de esmerilagem e rebarbagem SG1000 prepara na perfeição peças estampadas e cortadas a laser para posterior processamento. Remove todas as rebarbas e arredonda as arestas de forma mais uniforme do que com outros métodos de processamento.

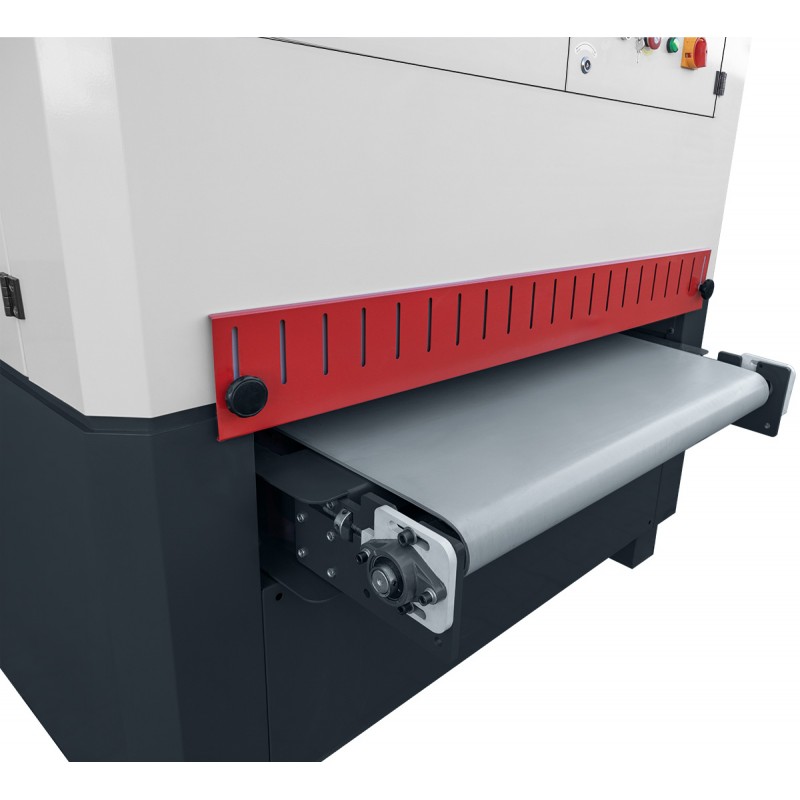

Trata-se de um equipamento de trabalho unilateral, no qual as peças são transportadas numa correia transportadora sob quatro escovas de lâmina que atuam a partir de cima. As escovas rotativas processam as arestas das peças.
Esta máquina, com uma largura de trabalho de 1000 mm, combina a tecnologia avançada das retificadoras industriais com unidades destinadas à remoção de rebarbas. Equipada com quatro discos de lâminas, cada um com acionamento próprio, permite alcançar diferentes níveis de acabamento da superfície numa ou em várias passagens.
A máquina permite o rebordo e o arredondamento das arestas das peças após o corte a laser numa única passagem, processando peças com espessuras entre 1 mm e 70 mm e larguras até 1000 mm. O painel de controlo tátil permite o controlo contínuo dos parâmetros de processamento, tais como a altura das peças, a velocidade de avanço e a rotação das escovas.
Quatro filas de ímanes colocadas sob a superfície da mesa de trabalho garantem uma fixação precisa das peças durante o trabalho. Graças a esta máquina, é possível rebarbar, polir e dar acabamento a superfícies a nível industrial de forma eficaz, utilizando um único equipamento.
Os rolos rotativos fazem com que as lâminas abrasivas sejam arrastadas sobre as bordas das chapas, o que garante uma ação forte nas arestas das peças. Quando as peças são transportadas na correia transportadora sob o rolo rotativo, as lâminas atuam sobre a superfície a partir de cima. Este processo torna-se particularmente eficaz quando o chamado rotor carrossel contém várias escovas que atuam sobre as peças por todos os lados. Graças a isso, as escovas de rolo garantem os melhores e mais uniformes resultados de arredondamento, permitindo obter arredondamentos de até 2,0 mm.
| Largura da mesa de trabalho | 1000 mm |
| Comprimento da mesa de trabalho | 2050 mm |
| Intervalo de altura do material | 1 mm - 70 mm |
| Intervalo de largura do material | 80 mm - 1000 mm |
| Tambores de lixa em folha x 4 unidades | 300 x 300 mm |
| Diâmetro da conexão de sucção | 125 mm |
| Velocidade de avanço da mesa | 0,5 - 2 m/min |
| Intervalo de temperaturas de funcionamento / humidade | +10 - +40 °C, 5-95% |
| Nível de ruído | aprox. 80 dB |
| Comprimento mínimo do material no sentido do avanço | 150 mm |
| Peso máximo do material | 200 kg |
| Alimentação | 400 V |
| Potência nominal | 8 kW |
| Motores dos tambores de polimento | 4 x 1,5 kW, 1400 rpm, 400 V |
| Motor de avanço | 1 kW, 1400 rpm, 400 V |
| Motor de regulação de altura | 0,37 kW, 400 V |
| Motor de rotação da cabeça | 0,4 kW, 400 V |
| Peso | 1000 kg |
| Dimensões da máquina | 2070 x 1620 x 1900 mm |
