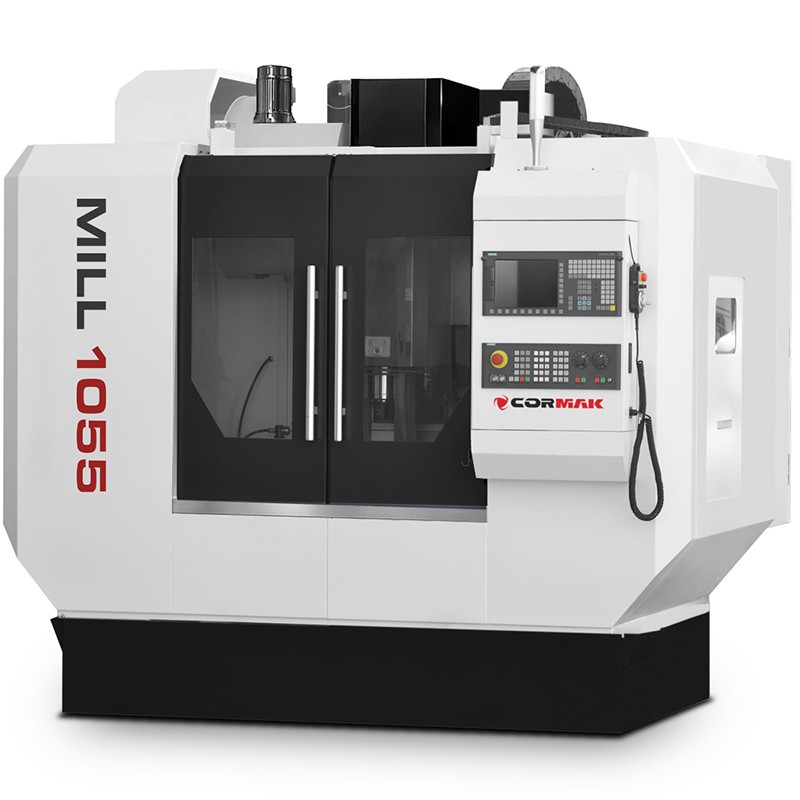

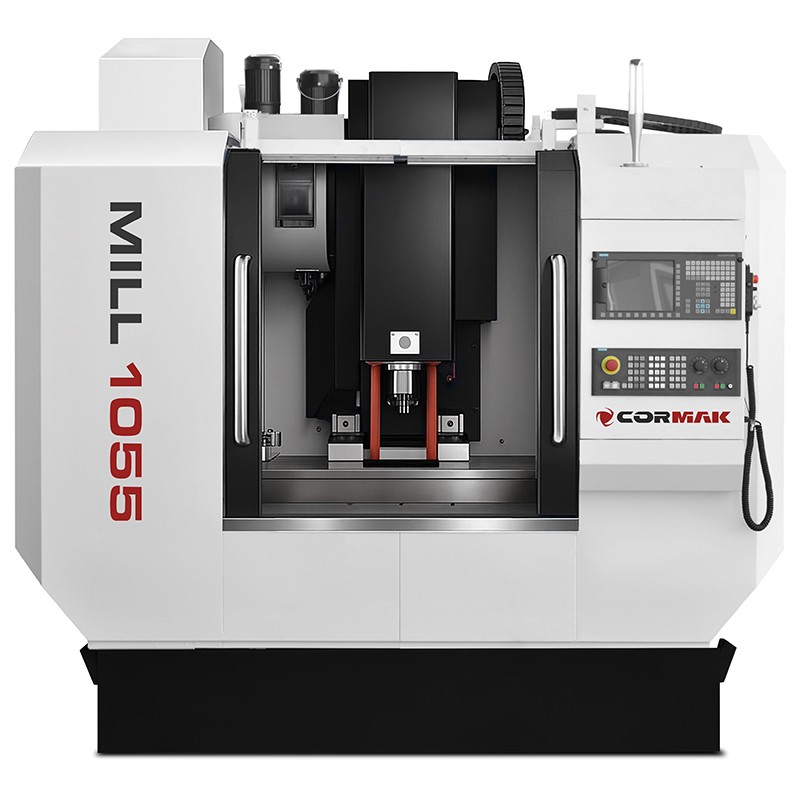

Centro de usinagem MILL 1055 – precisão e eficiência na usinagem CNC
O centro de usinagem MILL 1055 é um avançado centro de usinagem CNC vertical, concebido para a usinagem precisa de metais em aplicações industriais exigentes. Graças à sua construção robusta e às tecnologias modernas, esta máquina garante fiabilidade, alto rendimento e excelente qualidade das peças.
Principais vantagens do centro de usinagem MILL 1055
O centro de usinagem vertical MILL 1055 destaca-se pelas soluções tecnológicas avançadas que garantem uma vantagem na produção de componentes de precisão. É a solução ideal para empresas que procuram centros de usinagem CNC que combinem precisão, durabilidade e eficiência. As principais vantagens incluem:
- Precisão excecional: Graças às guias lineares da mais alta qualidade e aos parafusos de esferas de precisão, a máquina atinge uma precisão de posicionamento de 0,02 mm, ideal para peças com geometrias complexas.
- Estabilidade da estrutura: O corpo maciço em ferro fundido, com um peso de 5000 kg, minimiza as vibrações, garantindo fiabilidade durante a usinagem de peças com um peso até 500 kg.
- Alta produtividade: O fuso com potência de 7,5 kW e velocidade até 10 000 rpm, bem como o avanço rápido de 30/30/24 m/min, garantem uma usinagem dinâmica e a redução do tempo de ciclo.
- Segurança do operador: A câmara de trabalho hermética protege contra poeira e aparas, criando um ambiente de trabalho seguro.
- Flexibilidade de configuração: A possibilidade de expansão com sistemas de controlo avançados (Siemens 828D, Fanuc Oi-TF), 4 eixos e refrigeração através do fuso permite adaptar a máquina às necessidades específicas de produção.
Construção e tecnologia do centro de usinagem MILL 1055
O centro de fresagem para metal MILL 1055 foi concebido a pensar na durabilidade e precisão em condições industriais exigentes. Os componentes-chave incluem:
- Corpo robusto em ferro fundido: Com um peso de 5000 kg, garante elevada rigidez e redução de vibrações, essencial na usinagem de materiais de alta dureza.
- Guias lineares: Guias de alta qualidade nos eixos X, Y e Z permitem um movimento suave e precisão com um avanço rápido de 30 m/min.
- Fuso BT40: Com uma potência de 7,5 kW e uma velocidade até 10 000 rpm, garante um excelente desempenho de corte.
- Parafusos de esferas: Parafusos de precisão nos três eixos garantem alta precisão e repetibilidade dos movimentos.
- Sistema de lubrificação automático: Minimiza o desgaste dos componentes, prolongando a vida útil da máquina.
- Almoxarifado de ferramentas: O almoxarifado de ferramentas de 24 posições permite uma troca rápida, aumentando a eficiência dos processos de produção.
Precisão e eficiência de trabalho
O centro de usinagem CNC MILL 1055 oferece uma precisão incomparável graças a soluções tecnológicas avançadas. A precisão de posicionamento (0,02 mm) e o avanço rápido (30/30/24 m/min) permitem a usinagem eficaz de peças com formas complexas e elevados requisitos de tolerância. O avançado sistema de controlo Siemens Sinumerik 828D (de série) otimiza os percursos da ferramenta, reduzindo o tempo de ciclo e minimizando os erros de produção.
Aplicação do centro de usinagem vertical MILL 1055
Os centros de usinagem verticais, como o MILL 1055, são utilizados em uma ampla gama de setores, incluindo:
- Indústria automóvel: Produção de componentes de precisão, tais como peças de motores, caixas de velocidades e sistemas de suspensão.
- Indústria aeronáutica: Usinagem de peças com elevados requisitos de tolerância, por exemplo, componentes de turbinas ou estruturas aeronáuticas.
- Construção de máquinas: Fabrico de peças para equipamentos industriais e ferramentas de precisão.
- Indústria de ferramentas: Produção de moldes de injeção, matrizes e outros elementos que exigem alta precisão.
A máquina é a escolha ideal para fábricas de média e grande dimensão que apostam na alta qualidade e eficiência.
Equipamento de série
- Sistema de controlo Siemens Sinumerik 828D com garantia de 2 anos
- Fuso de 10 000 rpm
- Almoxarifado de ferramentas de 24 posições
- Luzes de alarme de 3 cores
- Iluminação da área de trabalho
- Sistema de refrigeração fechado
- Caixa hermética
- Sistema de lubrificação automático
- Sistema pneumático
Equipamento opcional
- Sistemas de controlo Siemens Sinumerik 808D ou Fanuc Oi-TF
- Fuso de 12 000 rpm
- Arrefecimento através do fuso (20 bar ou 40 bar)
- 4.º eixo rotativo
- Ejetor de aparas por correia com recipiente
- Separador de óleo
- Porta automática
- Sonda automática de medição de ferramentas
- Sonda automática de medição da peça
Parâmetros técnicos
| Cone do fuso |
BT40 |
| Dimensões da mesa |
1000 x 550 mm |
| Distância entre a ponta do fuso e a superfície da mesa |
150-700 mm |
| Distância entre o eixo do fuso e a coluna |
560 mm |
| Deslocamento dos eixos X/Y/Z |
800x550x500 mm |
| Intervalo de movimento do eixo Z |
550 mm |
| Ângulo de rotação do fuso |
10 000 rpm |
| Número de ranhuras em T, largura, distância entre eixos |
5 - 18 mm - 90 mm |
| Avanço rápido X, Y, Z |
30, 30, 24 mm/min |
| Velocidade de avanço |
2,5-3000 mm/min |
| Número de ferramentas no armazém |
24 |
| Precisão de posicionamento |
0,02 mm |
| Potência do motor do fuso |
7,5 kW |
| Alimentação |
400 V |
| Carga máxima da mesa |
500 kg |
| Peso |
5000 kg |
| Dimensões |
2550 x 2420 x 2790 mm |
Controlo CNC – Siemens Sinumerik 808D, SINUMERIK 828D e Fanuc Oi-TF
Os centros de usinagem MILL 1055 estão equipados com sistemas de controlo profissionais de fabricantes de renome, como a Siemens, a Fanuc e a GSK. Estes garantem precisão, fiabilidade e flexibilidade na adaptação a diferentes requisitos de produção, desde operações simples até processos de usinagem complexos.
Siemens Sinumerik 808D – controlo CNC compacto para aplicações básicas
O Siemens Sinumerik 808D é um sistema de controlo CNC económico dedicado a tornos e fresadoras de gama básica, ideal para pequenas e médias empresas. As suas principais características são:
- Operação intuitiva: A interface gráfica e a função Teach-In facilitam a programação, reduzindo ao mínimo o tempo de aprendizagem dos operadores.
- Elevada fiabilidade: Construção robusta, resistente ao pó e à humidade, garantindo estabilidade em condições de oficina adversas.
- Compatibilidade: Destinado a máquinas com requisitos padrão, com fácil integração de servomotores SIEMENS.
- Otimização de custos: Baixo consumo de energia e requisitos mínimos de manutenção, ideal para utilizadores iniciantes de CNC.
Controlos CNC – Siemens e Fanuc
O centro de usinagem MILL 1055 oferece sistemas avançados de controle CNC, como o SIEMENS SINUMERIK 808 Advanced, o Siemens Sinumerik 828D e o Fanuc Oi-TF, que garantem precisão, confiabilidade e facilidade de operação:
%20kraw% C4%99dziowych/Sterowniki %20centra% 20obr %C3% B3bczke.jpg" alt="Sistemas de controlo CNC Siemens e Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />
SIEMENS SINUMERIK 808 Advanced
- Interface intuitiva: Fácil de utilizar, ideal para oficinas de menor dimensão e utilizadores iniciantes.
- Fiabilidade: Construção robusta, resistente a condições industriais adversas.
- Económico: Destinado a aplicações básicas de torneamento e fresagem.
Siemens Sinumerik 828D
- Elevada capacidade de processamento: Permite a usinagem dinâmica e o manuseamento de ciclos complexos.
- Integração com CAD/CAM: Facilita a colaboração com software de projeto.
- Funcionalidades avançadas: Otimização das trajetórias da ferramenta e possibilidade de expansão com módulos adicionais.
Fanuc Oi-TF
- Estabilidade: Fiabilidade na produção em série e no funcionamento prolongado.
- Ciclos de torneamento avançados: Ideais para operações de corte de precisão, como torneamento de roscas e ranhuras.
- Utilização intuitiva: Interface clara que acelera a programação.
Descarregue as instruções do Siemens Sinumerik 828/840
Descarregue as instruções SIEMENS SINUMERIK 808 Advanced
