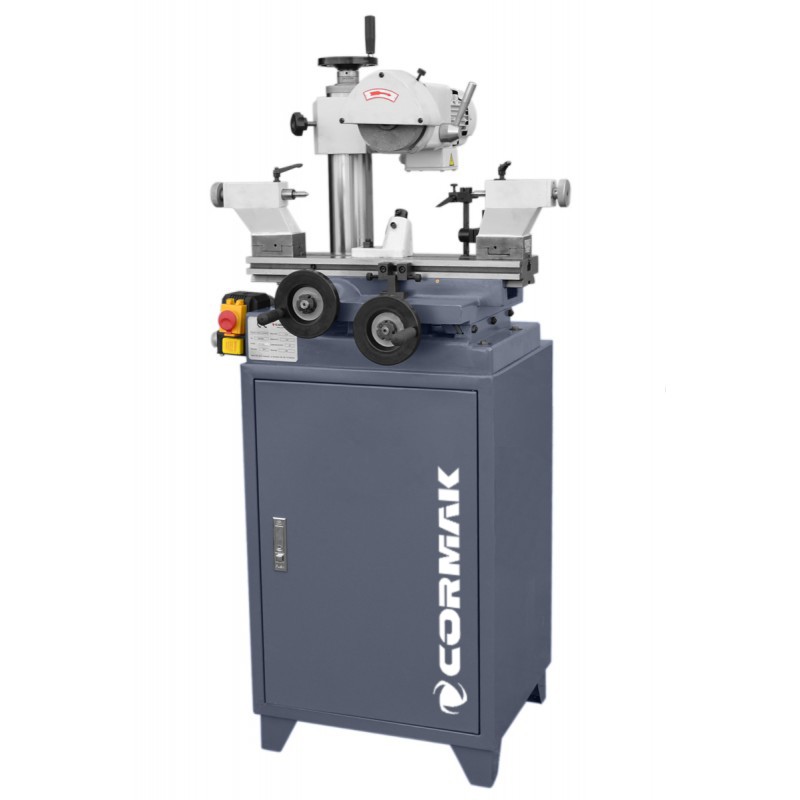

Afia-ferramentas CORMAK TS-125

A CORMAK TS-125 é uma afiadora de ferramentas de precisão destinada ao afiamento e regeneração completos de ferramentas de corte. Permite o processamento de brocas, fresas cilíndricas, lâminas de torno e muitas outras ferramentas. A construção robusta, a ampla gama de ajustes e o equipamento de série completo fazem deste um equipamento concebido para utilização intensiva em instalações industriais, oficinas de ferramentas e oficinas de manutenção.

Principais vantagens da máquina

• Aplicação universal – afiação de brocas helicoidais, fresas, lâminas de torno e superfícies cilíndricas.
• Regulação precisa – cabeça rotativa em dois planos: +40°/-40° na vertical e +50°/-50° na horizontal.
• Construção estável – base maciça que amortece eficazmente as vibrações, garantindo uma elevada qualidade de afiação.
• Unidade motriz com mandril de 3 garras (Ø80 mm) – permite o trabalho em superfícies cilíndricas e peças rotativas.
• Intervalo de afiação de brocas helicoidais: ø5–32 mm – ideal para a maioria das ferramentas utilizadas na indústria.
• Curso longitudinal de 320 mm e transversal de 170 mm – ampla gama de usinagem com dimensões compactas da máquina.
• Equipamento padrão completo – pronto a trabalhar com diversos tipos de ferramentas sem necessidade de compras adicionais.

Construção e tecnologia

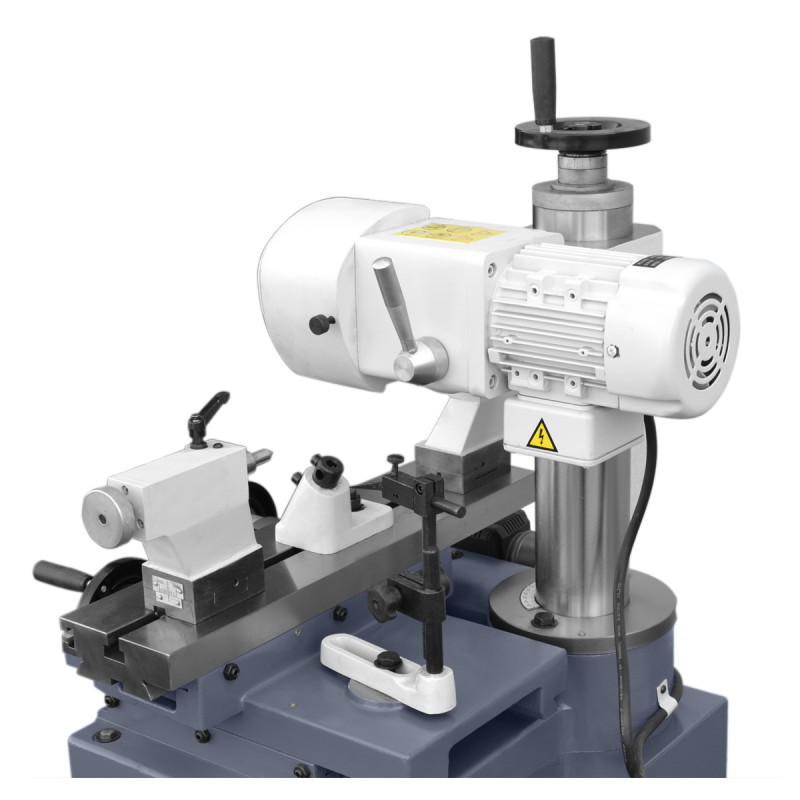

A retificadora de ferramentas CORMAK TS-125 foi concebida para oferecer a máxima estabilidade e rigidez estrutural. A mesa de trabalho com uma superfície de 535 × 130 mm e guias precisas garante movimentos suaves em ambos os eixos. A cabeça de afiação, acionada por um motor com potência de 0,18 kW e velocidade de 2800 rpm, pode ser ajustada em dois planos, o que permite a afiação em qualquer ângulo. Graças à utilização de mandris e hastes de diferentes diâmetros, é possível fixar com precisão ferramentas de vários tipos.

Precisão e eficiência de trabalho

A máquina garante uma elevada repetibilidade e precisão de afiação, mesmo na produção em série e em utilização intensiva. A geometria adequada das guias, a qualidade de fabrico dos componentes e o conjunto de discos de afiação (incluindo discos de coroa e diamantados) permitem obter superfícies de lâminas com um acabamento de alta qualidade. Afia-fresas e afia-brocas num único corpo – esta é uma solução que elimina a necessidade de investir em várias máquinas separadas.

Aplicação

O modelo TS-125 é utilizado em:

• oficinas de ferramentas e instalações de produção que fabricam e regeneram ferramentas de corte,
• oficinas de serralharia e mecânicas,
• departamentos de manutenção de grandes instalações industriais,
• escolas técnicas que ensinam tecnologias de afiação e esmerilagem.

Equipamento de série

• Base estável com armário para ferramentas
• 2 suportes para fixação das peças a trabalhar

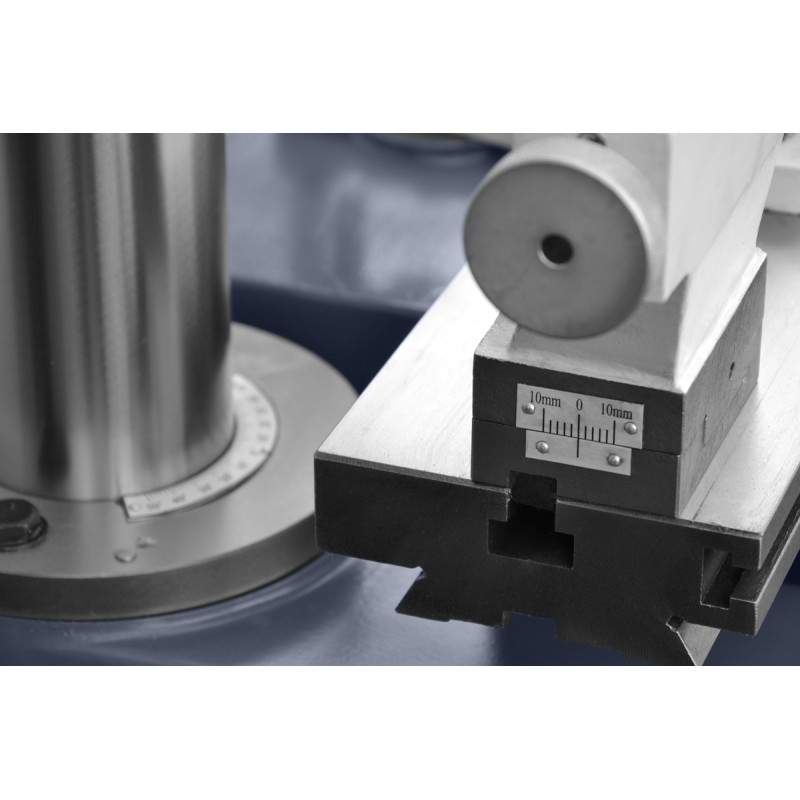

• Limitadores de movimento da mesa – controlo preciso do curso

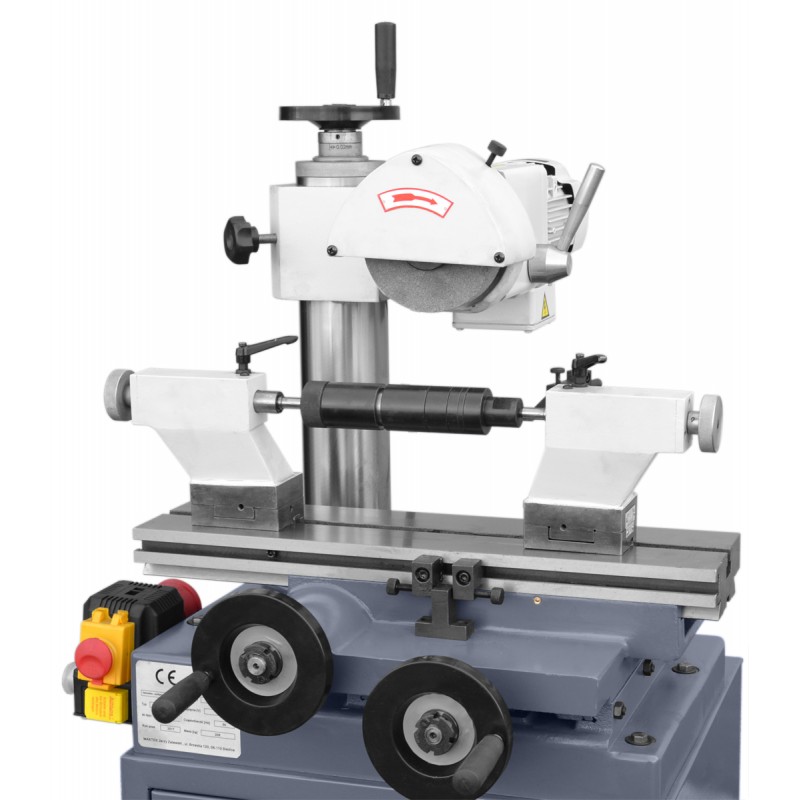

• 2 pontas padrão de 60° e 2 meias-pontas de 60°

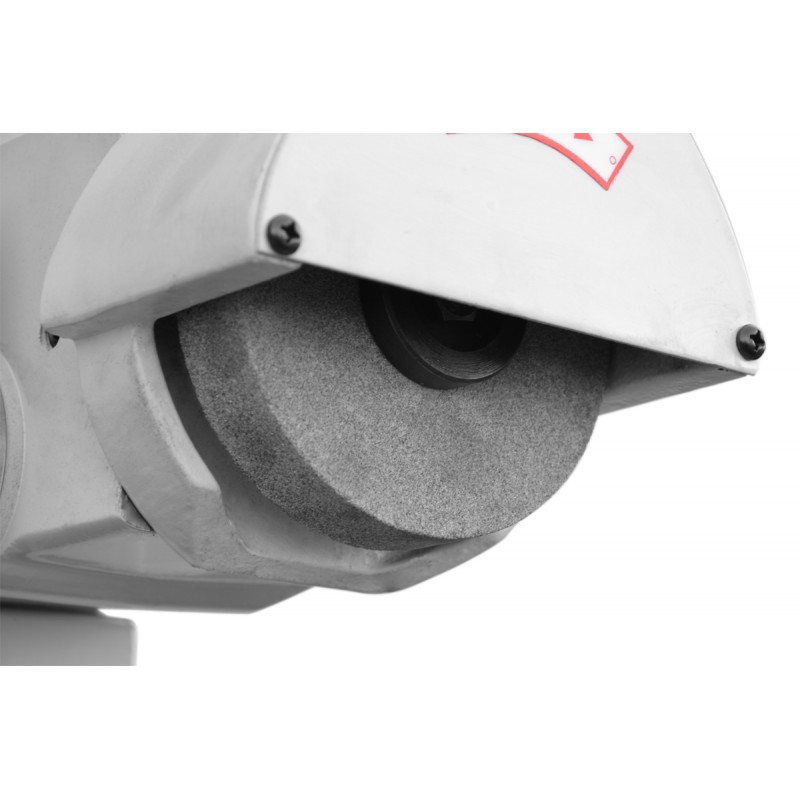

• 3 discos de esmerilagem: anelar 125 × 45 × 32 mm, diamantado 125 × 32 × 32 mm, clássico 125 × 25 × 32 mm
• Prato de esmerilagem

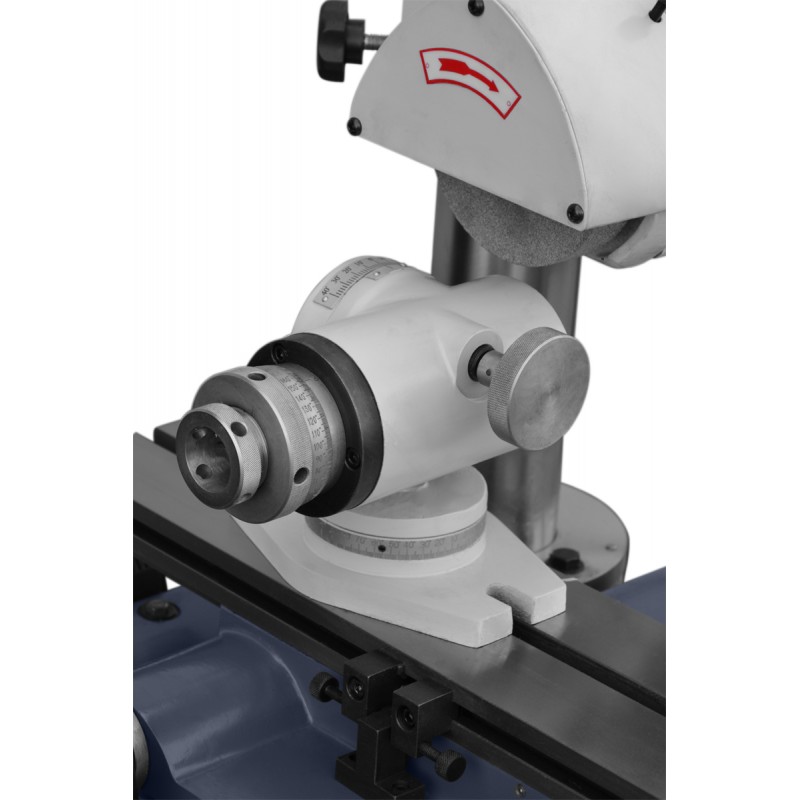

• Unidade motriz com mandril de 3 garras (Ø80 mm)

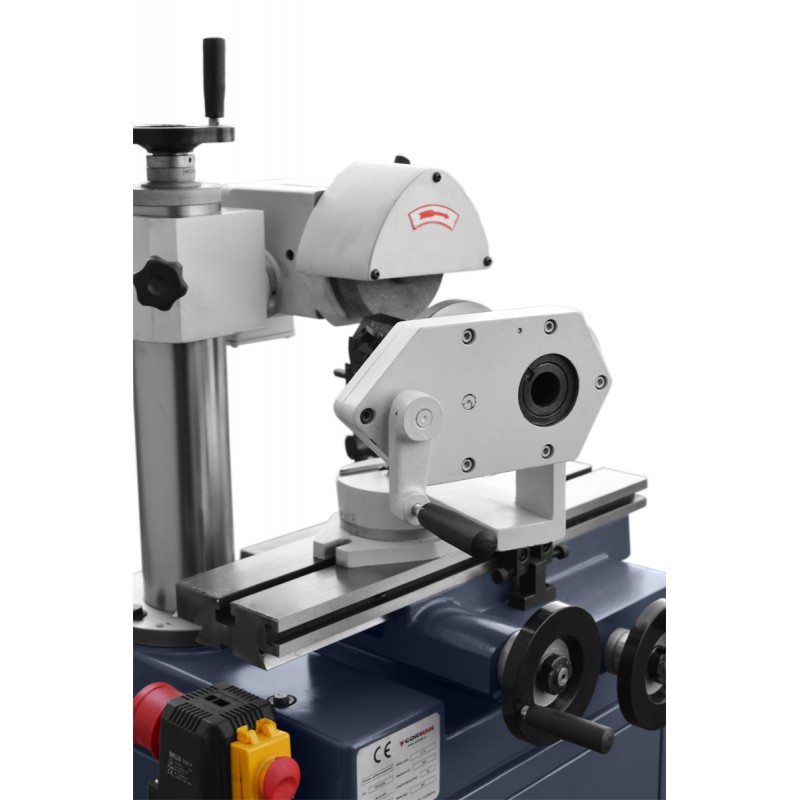

• Dispositivo para afiar brocas helicoidais
• Suporte para faca de torneiro
• Eixos para fixação de fresas: Ø16, Ø22, Ø32 mm
• Pedra de afiar de diamante
• Conjunto de ferramentas de manutenção

Dados técnicos

Invista numa afiação profissional – escolha a CORMAK TS-125

A CORMAK TS-125 é uma afiadora de ferramentas robusta e versátil, que substitui várias máquinas individuais. É ideal tanto como afiadora de brocas, afiadora de fresas, como para o trabalho com facas de torno. Opte pela fiabilidade, precisão e multifuncionalidade num único equipamento – encomende já e melhore a qualidade do processamento na sua oficina.
