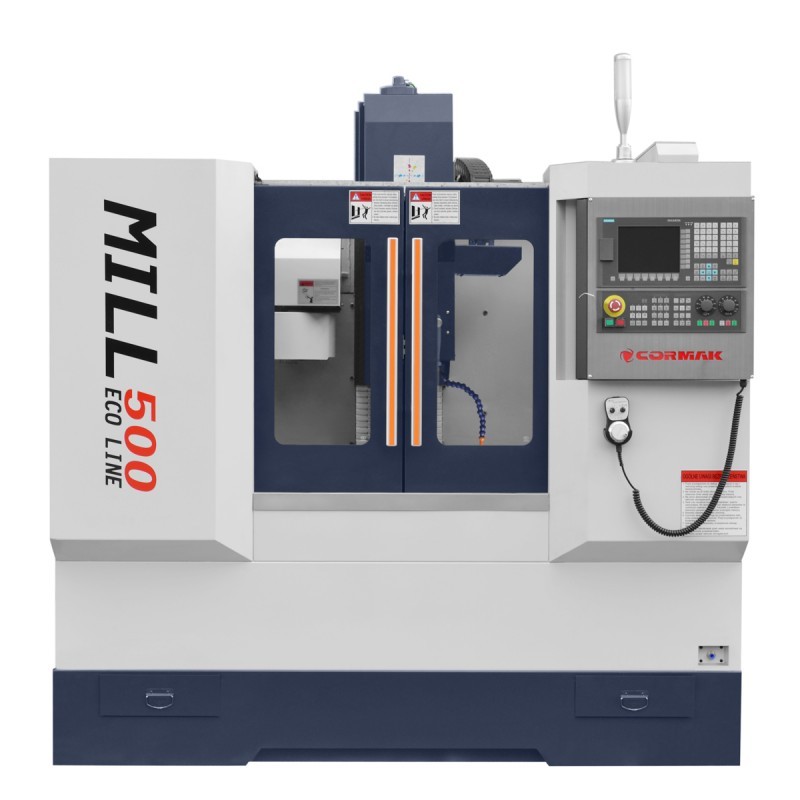

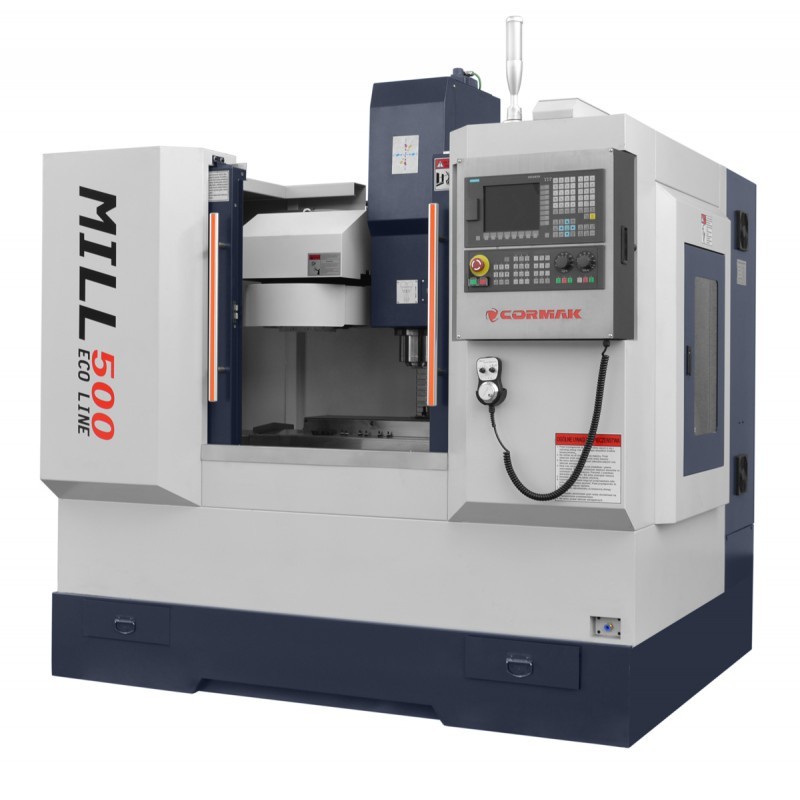

Os centros CNC da série ECOLINE, equipados com 4 eixos, foram concebidos com base em componentes comprovados que garantem fiabilidade ao longo de uma longa vida útil. A estrutura robusta da máquina assegura um processamento eficiente e preciso. A câmara hermética garante segurança e limpeza no local de trabalho. A mesa com superfície temperada permite receber as peças a usinar sem sobrecarregar os elementos mecânicos da estrutura. Cada máquina desta série está equipada com um eficiente sistema de refrigeração que garante condições ótimas de usinagem.
4 EIXOS INCLUÍDOS
| DIMENSÕES DA MESA | 800 x 260 mm |
| PUNTA DO MANDRIL | BT30 (opção BT40) |
| DESLOCAMENTO DO EIXO X | 450 mm |
| DESLOCAMENTO DO EIXO Y | 320 mm |
| DESLIZAMENTO DO EIXO Z | 420 mm |
| DISTÂNCIA ENTRE A PONTA DO FUSO E A SUPERFÍCIE DA MESA | 90-470 mm |
| DESLOCAMENTOS RÁPIDOS | 10/10/8 m/min |
| TORQUE DO SERVOACIONAMENTO DOS EIXOS X/Y/Z | 6/6/7,7 Nm |
| PRECISÃO DE POSICIONAMENTO | ±0,02 mm |
| PRECISÃO DE REPETIBILIDADE DE POSICIONAMENTO | ±0,01 mm |
| VELOCIDADE MÁXIMA DO FUSO | 8000 rpm |
| POTÊNCIA DO MOTOR | 3,7 kW |

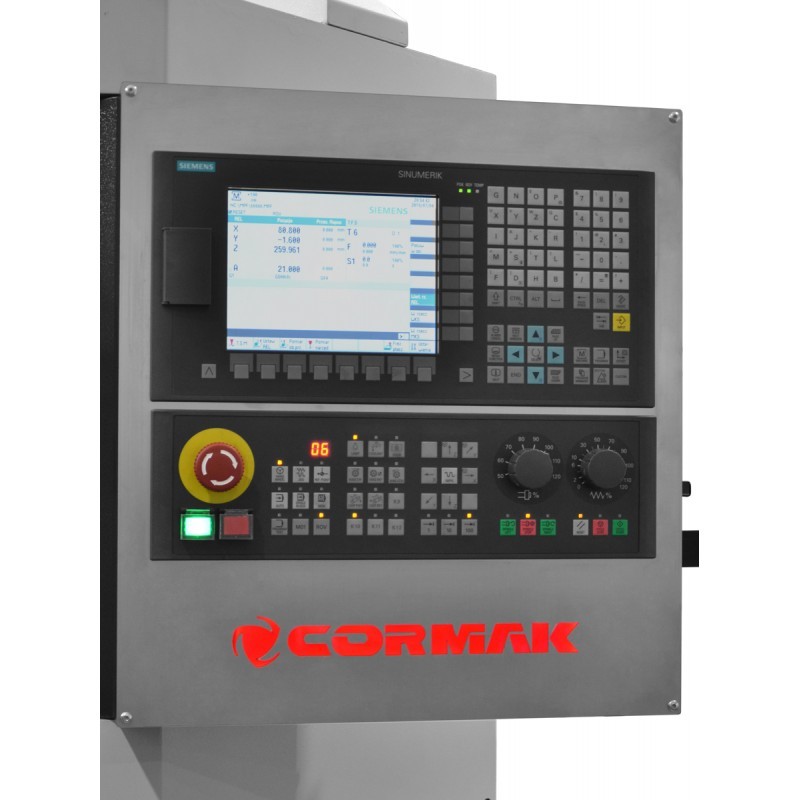

| CONTROLO | SINUMERIK 808D |
| PESO | 2100 kg |
| DIMENSÕES | 2100 x 1800 x 2200 mm |
| Capacidade de carga | 5 kg |
| Peso | 27 kg |
| Repetibilidade | ± 0,1 mm |
| Posição de montagem | piso, parede, teto |
| Alimentação | 230 V, 50 Hz, 6 A |
| Consumo de energia | consumo médio de energia 500 W consumo máximo de energia 1000 W |
| Alcance máximo | 921 mm |
| Dimensões do armário de comando | 500 x 500 x 200 mm |
| Temperatura de funcionamento | 7-40 °C |
| Humidade | máx. 80% |
| Nível de ruído | <86 dB |
| IP | IP44 |
| Software | EScontrol |
| Painel de controlo | painel com ecrã tátil de 10,1’’ |
| Normas de conformidade e segurança |
Diretiva Máquinas 2006/42/CE Diretiva de compatibilidade eletromagnética 2014/30/UE Diretiva de Baixa Tensão 2014/35/UE |
| Encoders absolutos |
sem necessidade de alinhamento |
| Portas de E/S |
digitais 8/8 (opcionalmente analógicas, de tensão, de corrente, de sensores de temperatura, resistivas e de temperatura, encoders incrementais e SSI, de comunicação RS232/422/485, IO-Link Master |
