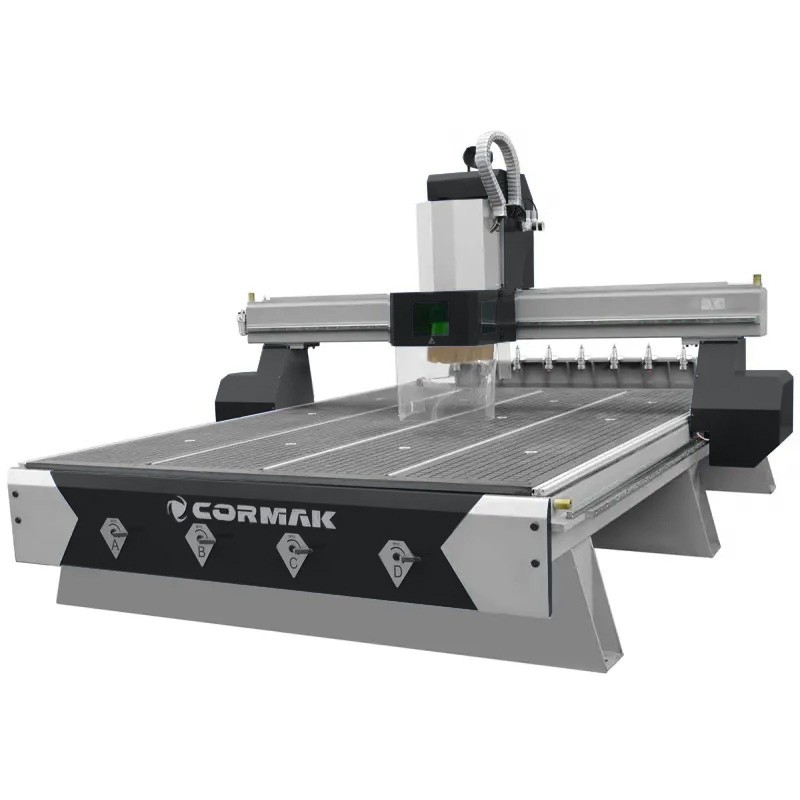

Fresadora CNC C2030 ATC PREMIUM (2100 x 3200) + mesa híbrida

1. Mesa de trabalho

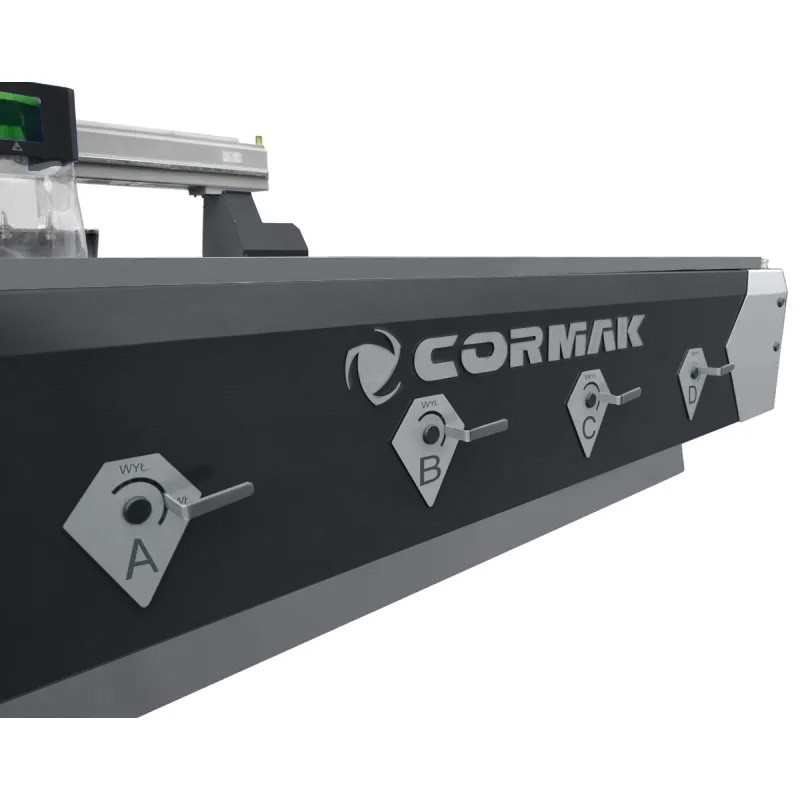

• Mesa seccional com quatro secções de vácuo independentes, fabricada em placas HPL rígidas e resistentes,
• Cada secção possui orifícios através dos quais é conduzido o vácuo proveniente da bomba de vácuo por meio de um sistema de tubos,
• As aberturas principais na mesa de vácuo possuem tampões, que permitem fixar materiais de diferentes formatos,
• A superfície da mesa de trabalho é coberta por uma rede de canais que permite a distribuição uniforme do vácuo por toda a sua área,
• Possui ranhuras que permitem também a fixação manual do material

2. Fuso HQD

• Fuso sem escovas de um fabricante de renome de alta qualidade com potência de 9 kW, alimentado por inversor, com proteção contra sobrecarga.
• Eixo elétrico de fresagem equipado com um inovador sistema de refrigeração a AR.
• Adaptado para a troca automática de ferramentas, o que reduz o tempo de usinagem ao eliminar o tempo de inatividade associado à troca manual da fresa.
• A automatização permite a utilização de todas as ferramentas no processo de produção sem necessidade de calibração e sem interrupção do ciclo de produção
• Possibilidade de adicionar névoa de óleo mediante um custo adicional

3. Acionamento

• Os acionamentos servo AC YASKAWA de alta classe e poupadores de energia, controlados por um controlador digital, garantem uma usinagem de excelente qualidade, mantendo altas velocidades de trabalho em cada direção.
• Os motores servo AC sem escovas que acionam os eixos X e Y transmitem o acionamento através de engrenagens planetárias de alta qualidade.
• O eixo Z, onde a precisão de posicionamento é fundamental, é acionado por um fuso de esferas reforçado.

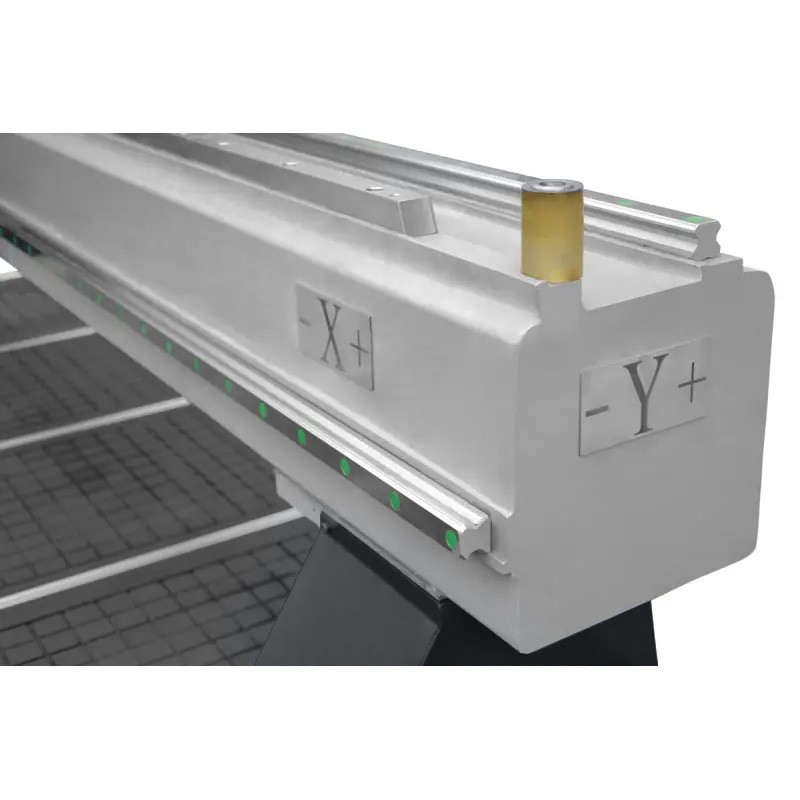

• O deslocamento da porta ao longo dos eixos X e Y é realizado por meio de guias HIWIN e engrenagens de dentagem oblíqua, que garantem um funcionamento sem falhas durante muitos anos, sendo fabricadas em aço de alta qualidade, temperado e endurecido.

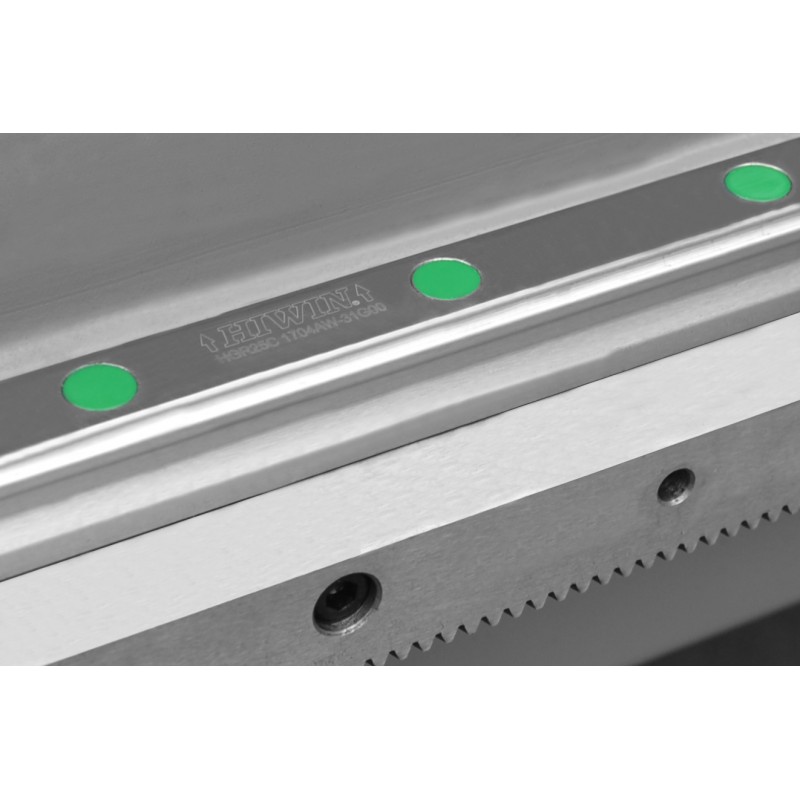

• As calhas trapezoidais profissionais da marca HIWIN, utilizadas em todos os eixos, são submetidas a controlos de conformidade, sendo os procedimentos de teste realizados em cada fase da montagem.
• Sistema central de lubrificação sem manutenção dos principais elementos móveis: carros e parafuso de esferas. Isto permite poupar tempo e proteger os principais componentes móveis.

4. Construção

• A estrutura da porta deslizante é fabricada em fundição de ferro fundido, que atinge uma rigidez extraordinária e absorve muito bem as vibrações geradas durante o processamento.
• A construção rígida da mesa, feita de aço nervurado, exclui a formação de vibrações durante o processo de produção.

5. Almoxarifado de ferramentas e sensor de medição de ferramentas

• A máquina está equipada com um armazém linear de ferramentas de 8 posições, um conjunto de cones ISO30 e mandris ER32
• No conjunto de mandris: ISO30 e casquilhos para fixação de ferramentas com as seguintes dimensões:
  1/2" - 6 unidades; 1/8" - 2 unidades; 3-4 mm - 2 unidades; 5-6 mm - 4 unidades; 7-8 mm - 2 unidades; 9-10 mm - 2 unidades.
• Cada fresadora CNC está equipada com um sensor preciso de altura da ferramenta no eixo Z, que elimina o tempo necessário para correções de medição após cada troca de ferramenta.
