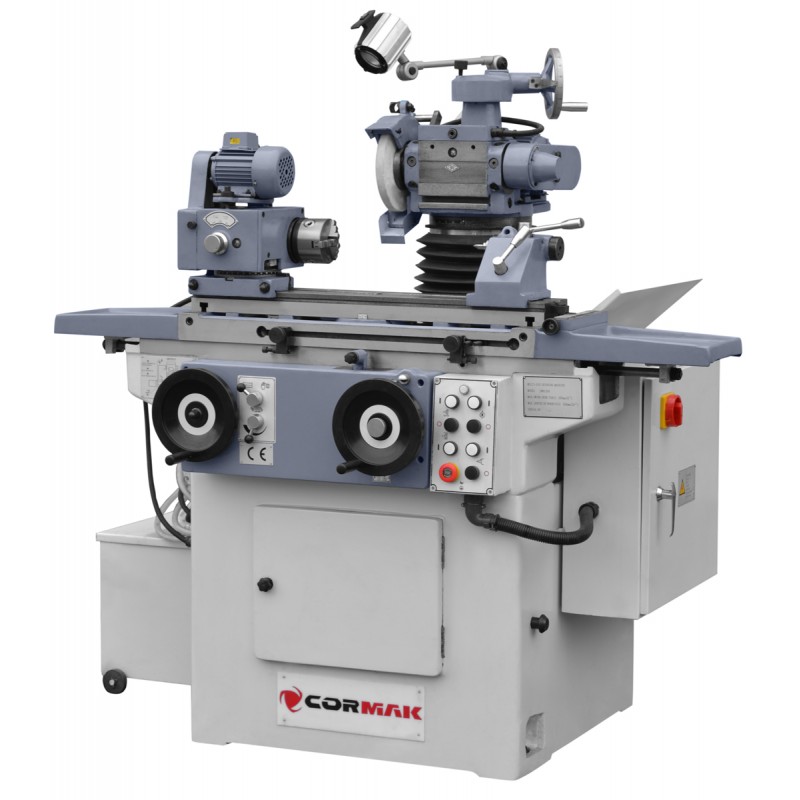

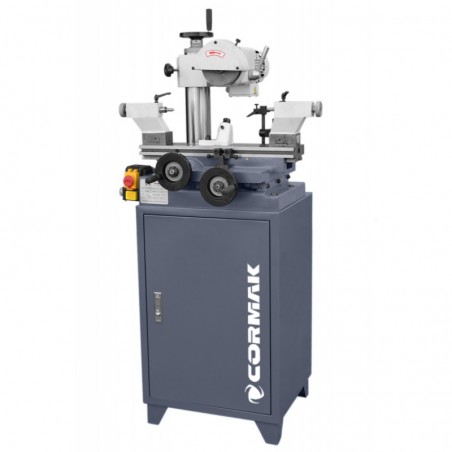

Retificadora universal com uma ampla gama de aplicações, desde o retificado de eixos e orifícios, passando pelo retificado de cones e superfícies planas, até ao afiamento de ferramentas. As vantagens da máquina incluem, entre outras, uma construção robusta (1300 kg), rolamento de três pontos do fuso, avanço hidráulico automático e um equipamento de série completo.
Parâmetros técnicos |
|
| Diâmetro máximo do elemento |
Ø200 mm |
| Comprimento máximo do elemento |
500 mm |
| Dimensões do retificado exterior |
Ø5 - 50 x 400 mm |
|

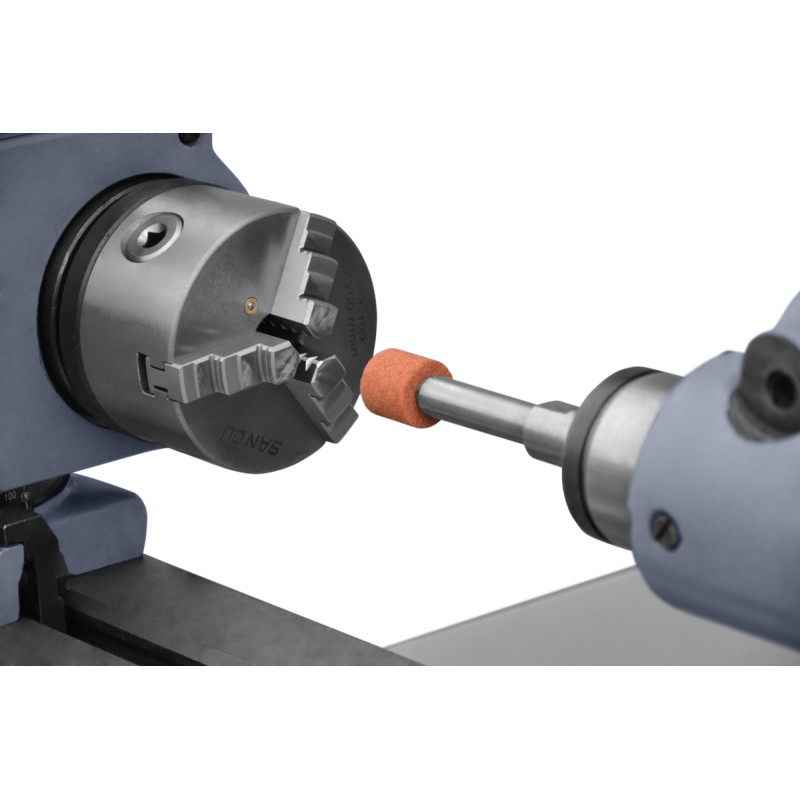

Dimensões de retificação interna |
Ø10-50 x 75 mm |
|

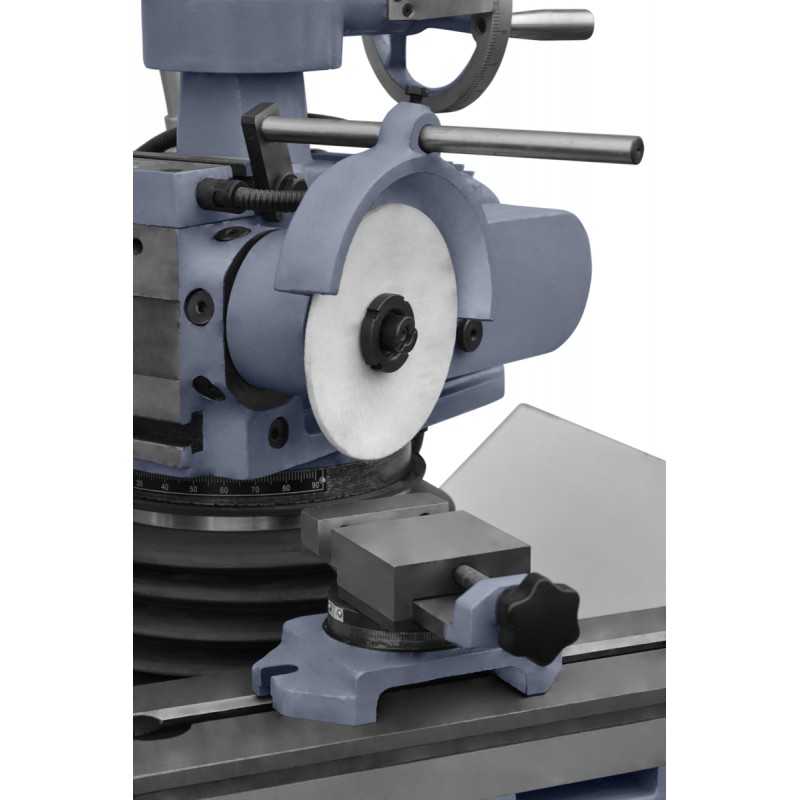

Dimensões de retificação de ferramentas |
200 x 500 mm |
|
Dimensões de retificação plana |
100 x 50 mm |
|
Peso da peça a trabalhar |
10 kg |
|
Cone do fuso |
MK2 |
|

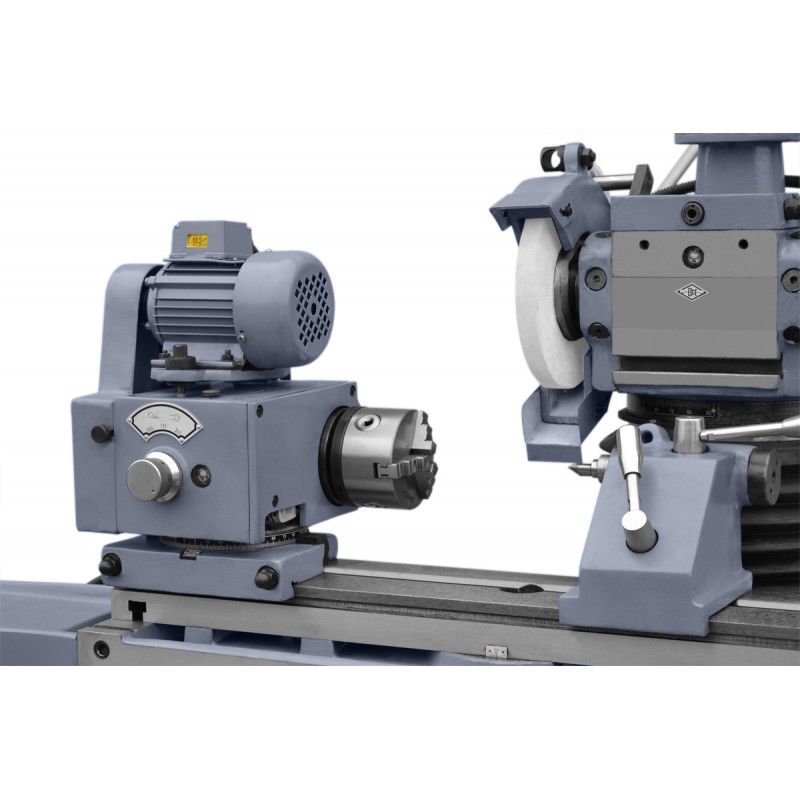

Velocidade de rotação do fuso de trabalho |
110 / 200 / 300 rpm |
|
Ângulo de inclinação do fuso de trabalho |
±90° |
|
Diâmetro de fixação |
100 mm |
|
Deslocamento vertical do cabeçote (manual) |
200 mm |
|
Deslocamento transversal do cabeçote (manual) |
200 mm |
|
Divisão da escala de regulação da altura |
0,01 mm |
|
Ajuste de altura por rotação do botão |
1 mm |
|
Escala do curso transversal fino/grosso |
0,0002 / 0,0005 mm |
|
Escala transversal por cada rotação do botão |
1 / 4 mm |
|

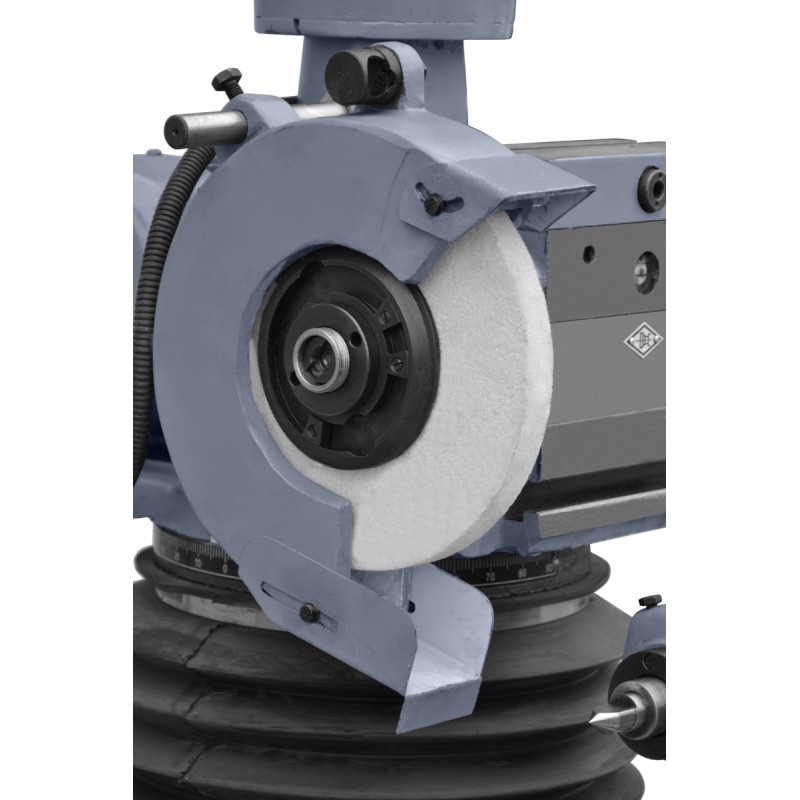

Ângulo de inclinação (no plano horizontal) do fuso de esmerilagem |
±90° |
| Velocidade do fuso de esmerilagem |
2950 rpm |
|
Dimensões máximas do disco abrasivo (diâmetro do disco x largura x diâmetro do furo) |
Ø200 x 20 x Ø75 mm |
|
Velocidade do fuso de esmerilagem interno |
16 000 rpm |
|
Profundidade de esmerilagem |
Ø25 x 20 x Ø6 mm / Ø10 x 10 x Ø3 mm |
|
Deslocamento longitudinal máximo da mesa |
480 mm |
|
Velocidade de deslocamento longitudinal da mesa (hidráulica) |
0,1-6 m/min |
|
Ângulo de inclinação da mesa |
+45° - -30° |
|
Cone do contraponto |
MK2 |
| Deslocamento da bucha |
14 mm |
|
Potência total do motor |
2,525 kW |
|
Potência dos discos de esmerilagem |
1,1 kW |
|
Dimensões totais |
1520 x 1142 x 1338 mm |
|
Peso |
1350 kg |
