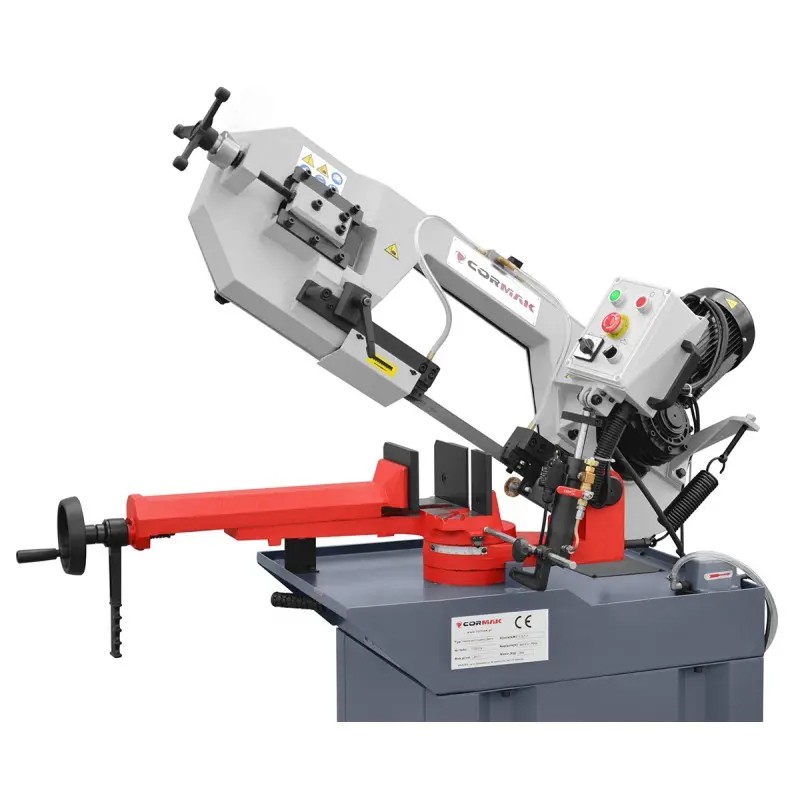

A serra de fita CORMAK HBS275, destinada ao corte de tubos, perfis e barras, é amplamente utilizada em todas as oficinas de serralharia onde a precisão, a qualidade e a rapidez do corte são fundamentais. O modelo está equipado com um braço giratório de 0 a 60°, e as guias da serra são baseadas em carbonetos sinterizados. A construção da estrutura garante um funcionamento preciso e silencioso.
A serra de fita para metais, horizontal com braço giratório, permite o corte num plano perpendicular ao eixo do material a cortar e em qualquer ângulo no intervalo de 0 a 60°. O material a cortar pode ser alimentado manualmente ou por qualquer dispositivo mecânico, enquanto o avanço da lâmina é automático. As guias da fita estão equipadas com placas especiais de metal duro e rolamentos. Isto tem um enorme impacto na condução da fita, na sua vida útil, na linearidade, na precisão e na qualidade do corte. A guia de metal duro reduz significativamente o desgaste da máquina e da lâmina. A máquina está equipada com uma bomba de refrigeração eficiente com circuito fechado de líquido refrigerante.

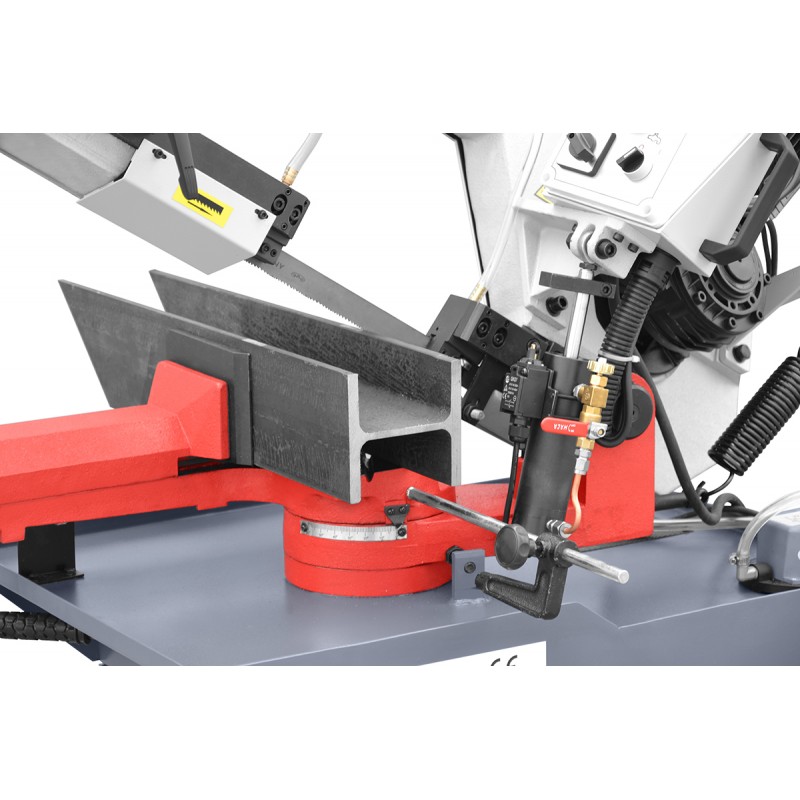

O braço da serra, fabricado em fundição de ferro fundido monobloco, juntamente com a lâmina de corte de 27 mm de largura utilizada nesta serra, permite a realização de cortes em série, tanto de perfis como de materiais sólidos. O torno está localizado numa base ajustável e está equipado com um sistema de fixação rápida. As guias da lâmina estão equipadas com placas de metal duro – carbonetos sinterizados – e um sistema de rolamentos. São precisamente as GUIAS DE CARBONETO SINTERIZADO que garantem a precisão e a retidão do corte.
O braço está equipado com um sensor automático de tensão da lâmina e está inclinado a 25 graus, o que aumenta a vida útil da lâmina. Na parte inferior do braço está fixada uma escova de limpeza para garantir a limpeza e o bom funcionamento da lâmina. A transmissão da máquina é feita através de uma engrenagem helicoidal. A máquina possui um motor trifásico com duas velocidades de corte e proteção térmica do motor. A serra possui um TENSÔMETRO DE MOLINETE - sensor de tensão da fita e um desligador automático em caso de ruptura da fita de corte.

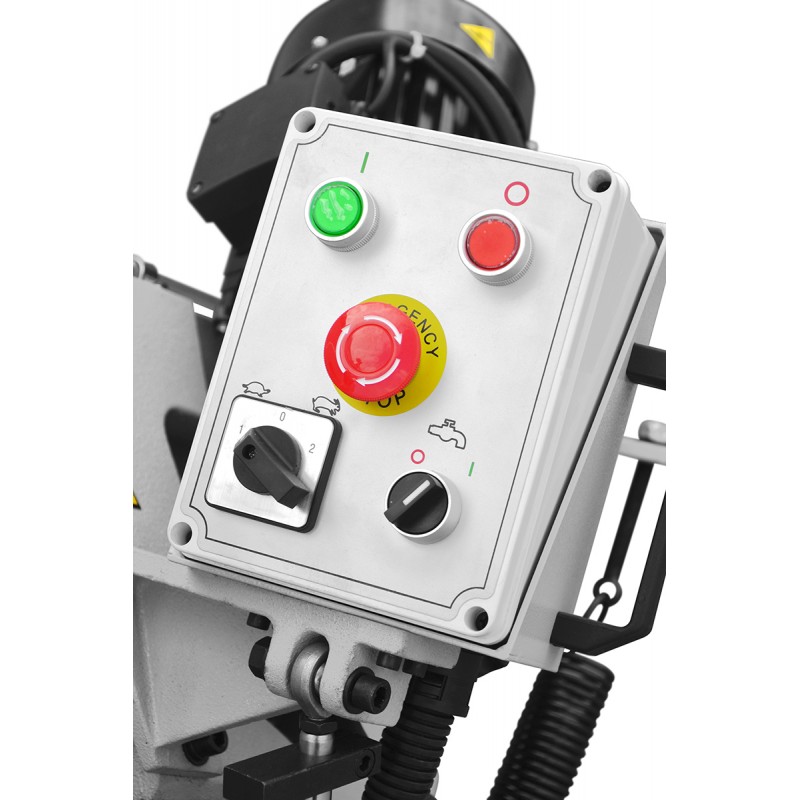

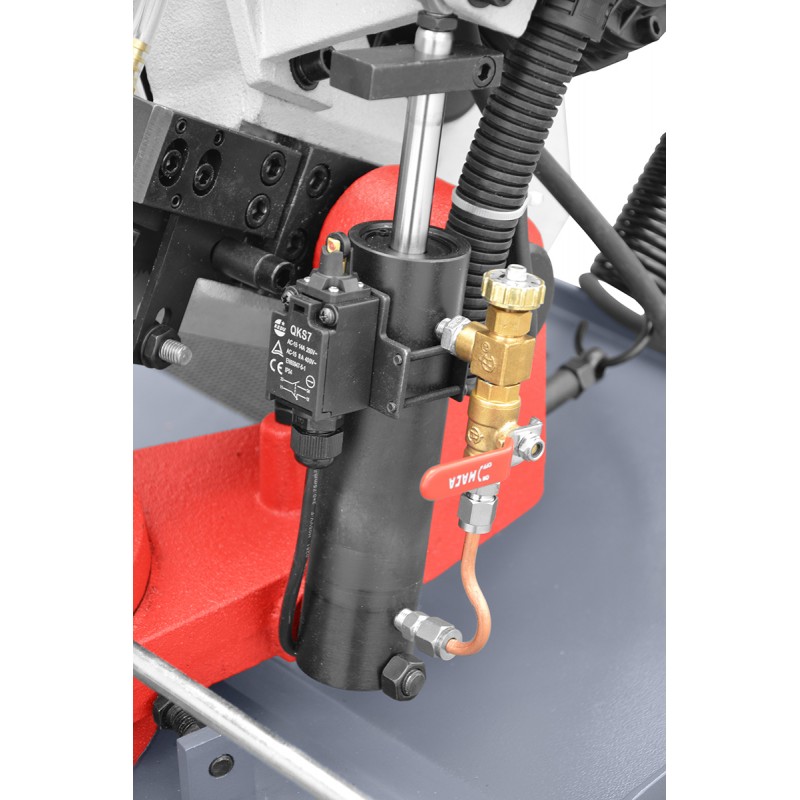

A configuração da parte superior da base forma uma cuba para a drenagem do líquido de arrefecimento e a recolha das aparas resultantes do corte do material. À base está fixada uma mesa de trabalho de construção em ferro fundido com braço giratório e painel de comando num braço separado. No processo de corte, o movimento principal de corte é o deslocamento da fita de corte e o avanço de descida do braço. A velocidade de descida do braço (velocidade de corte) é regulada por meio de um cilindro hidráulico.
A velocidade de avanço é regulada no painel de comando da cortadora. É possível escolher entre duas velocidades da fita de corte: 37,5 e 75 m/min. Na posição inferior do braço (após o corte do material), o acionamento da fita de corte é desligado automaticamente. A segurança é garantida pelas proteções da fita de corte e pelos microinterruptores que param o motor após o término do ciclo de corte ou a abertura de qualquer uma das proteções; uma proteção adicional consiste no desligamento automático da cortadora em caso de ruptura da fita de corte.
O acionamento da máquina é transmitido por meio de um motor com engrenagem helicoidal.
O motor com fusível térmico protege contra o sobreaquecimento durante o funcionamento.
| POTÊNCIA TOTAL |
1,5 kW |
|
ALIMENTAÇÃO |
400 V 50 Hz |
|
REGULARIZAÇÃO DA DESCIDA DO BRAÇO |
cilindro hidráulico |
|
COMPRIMENTO DA CORREIA |
2450 x 27 x 0,9 mm |
|
VELOCIDADE DA CORREIA |
37,5 / 75 m/min |
|
ALTURA DA BASE DO MORDENTE |
900 mm |
|
DIMENSÕES DA MÁQUINA (COM O BRAÇO LEVANTADO) (C x L x A) |
1720 x 800 x 1800 mm |
|
PESO |
215 kg |
| ÂNGULO |
|
|
|
|
0º |
ø220 |
260 x 140 |
200 x 200 |
|
45º R |
ø160 |
160 x 140 |
160 x 160 |
|
60º R |
ø100 |
120 x 100 |
100 x 100 |
▶
