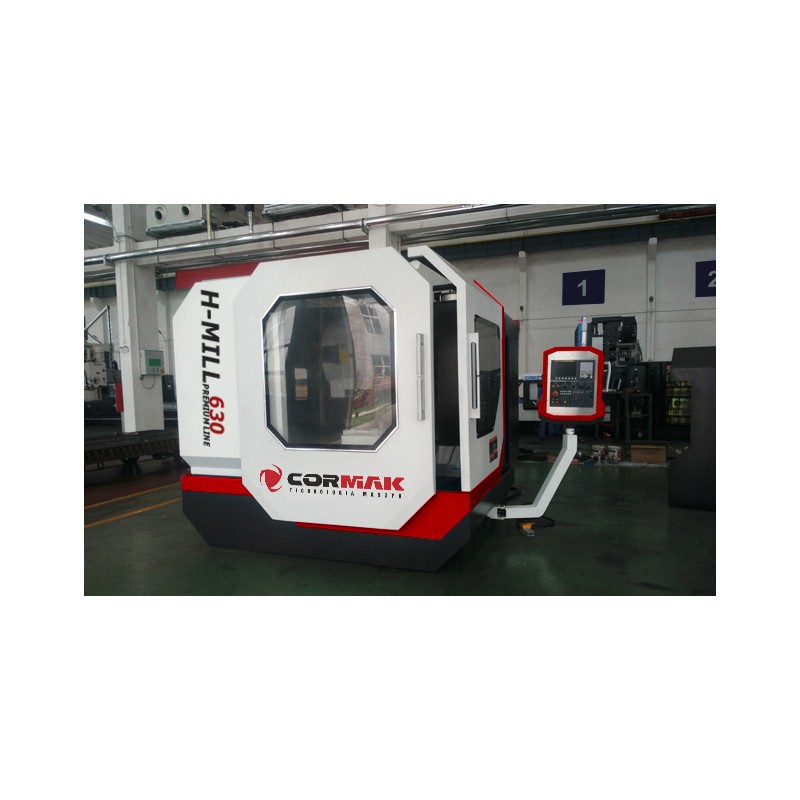

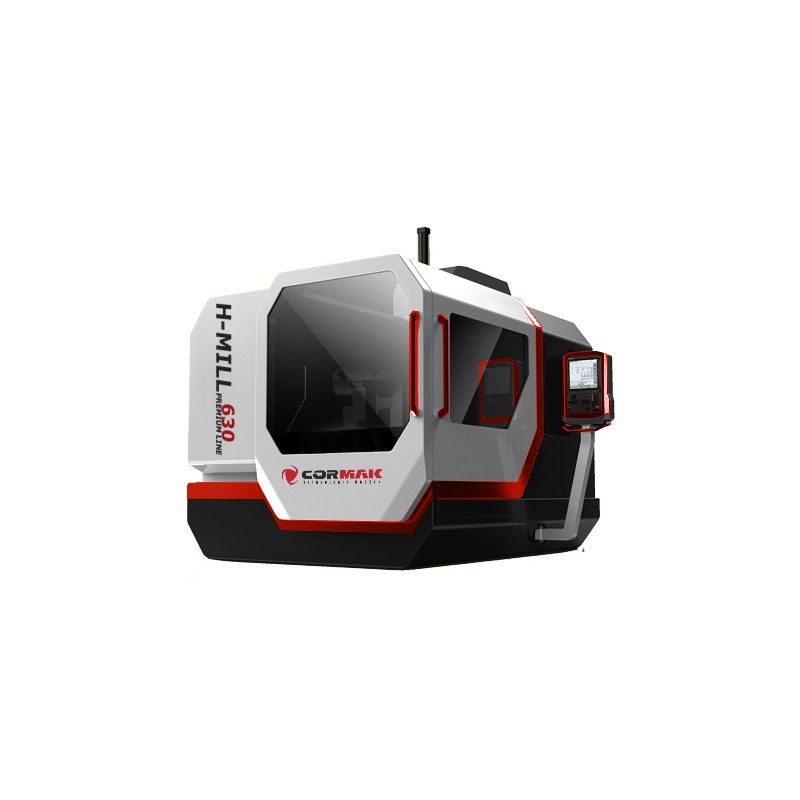

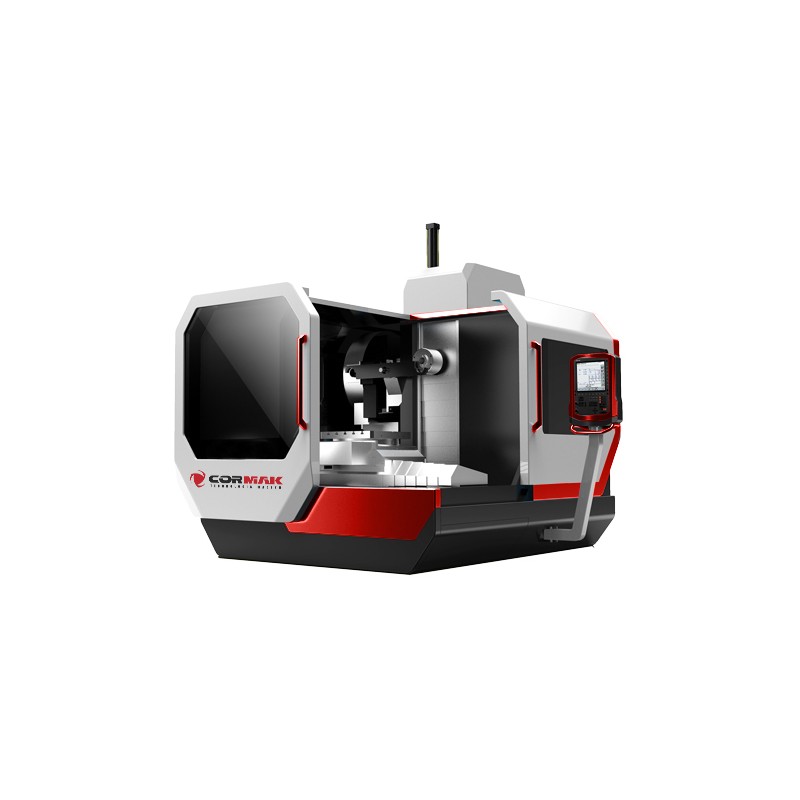

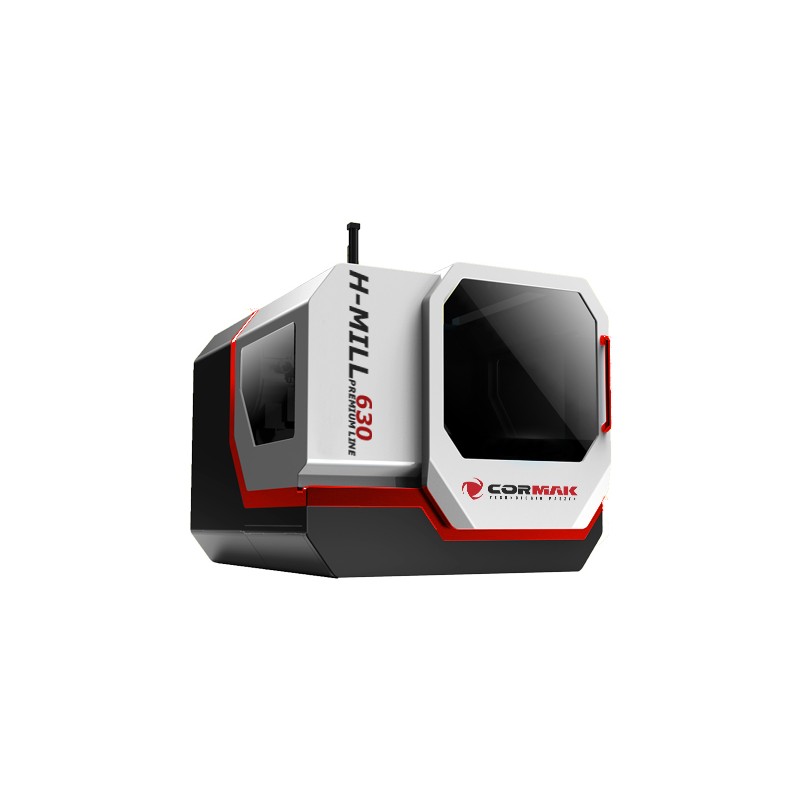

Centro de usinagem horizontal H-MILL 630 – precisão e eficiência na usinagem de metais
O centro de usinagem horizontal H-MILL 630 é uma máquina CNC avançada, concebida para usinagem precisa de fresagem e perfuração em ambientes industriais exigentes. Equipado com o sistema de controlo Siemens Sinumerik 808D e uma construção robusta, garante uma precisão, fiabilidade e eficiência excecionais, ideais para unidades de produção que procuram soluções versáteis.
Principais vantagens do centro de usinagem H-MILL 630
O centro de usinagem horizontal H-MILL 630 é uma solução profissional para a indústria que combina tecnologia CNC avançada com uma construção robusta, dedicada a instalações que exigem a mais alta qualidade de usinagem. Como centro de fresagem para metal, permite a realização de operações complexas, tais como fresagem, perfuração, roscagem e usinagem de contornos, garantindo uma excelente qualidade das peças. As suas principais vantagens incluem:
- Precisão de usinagem excepcional: Precisão de posicionamento de ±0,0025 mm JIS e repetibilidade de ±0,0015 mm JIS garantem a mais alta qualidade de acabamento das peças.
- Ampla área de trabalho: O curso das eixos X/Y/Z de 800x700x750 mm e a mesa com dimensões de 630x630 mm permitem a usinagem de peças grandes e complexas.
- Elevado rendimento do fuso: A gama de rotações de 2400/6000 rpm com ponta de fuso BT50 permite a usinagem de diversos materiais, desde aço até ligas leves.
- Controlo intuitivo: O sistema Siemens Sinumerik 808D em polaco com servoacionamentos Siemens garante uma utilização fácil e minimiza o tempo de programação.
- Construção rígida: O peso líquido de 8500 kg e as dimensões de 2900x3200x2650 mm garantem estabilidade durante a usinagem de peças pesadas com peso até 1000 kg.
- Eficiência das ferramentas: O armazém de ferramentas com 24 posições e peso máximo de 15 kg por ferramenta acelera a troca de ferramentas, reduzindo o tempo do ciclo de produção.
- Movimentos rápidos dos eixos: O avanço acelerado dos eixos X/Y/Z de 32/24/32 m/min aumenta a eficiência da usinagem.
- Maior segurança: A carcaça hermética da máquina e as luzes de alarme de 3 cores minimizam o risco de erros e garantem um trabalho seguro.
- Durabilidade dos componentes: O sistema automático de lubrificação das guias lineares reduz o desgaste, prolongando a vida útil da máquina.
- Arrefecimento ótimo: O sistema de arrefecimento garante a estabilidade térmica, protegendo as ferramentas e as peças durante a usinagem intensiva.
- Versatilidade de aplicações: Destinadas ao trabalho de precisão nas indústrias mecânica, automóvel, aeronáutica e de ferramentas, tanto na produção em série como em pequenas séries.
- Economia de exploração: O motor com potência de 15/18,5 kW combina alto rendimento com consumo energético eficiente.
- Integração com ciclos tecnológicos: A integração com ciclos de usinagem, como fresagem, perfuração ou rosqueamento, requer apenas a introdução de parâmetros básicos, sem necessidade de conhecimento de códigos G.
- Automatização avançada: Opções como refrigeração pelo fuso, sonda de ferramentas ou transportador de aparas aumentam a eficiência dos processos de produção.
- Possibilidade de personalização: Um vasto conjunto de opções, tais como o controlo Fanuc Oi-TF, Sinumerik 828D, sonda de medição da peça ou software CAD/CAM, permite adaptar a máquina às necessidades específicas.
- Normas de segurança europeias: A declaração de conformidade CE confirma a conformidade com rigorosas normas de segurança no trabalho.
Construção e tecnologia do centro de usinagem H-MILL 630
O centro de usinagem horizontal H-MILL 630 foi projetado com foco na confiabilidade e precisão em condições de produção exigentes. Os elementos-chave da construção incluem:
- Construção robusta da máquina: O peso líquido de 8500 kg minimiza as vibrações, garantindo estabilidade durante a usinagem de peças pesadas.
- Fuso de alto desempenho: A velocidade de 2400/6000 rpm com ponta BT50 garante versatilidade na usinagem de diversos materiais.
- Guias lineares: Asseguram um movimento suave e uma elevada precisão de posicionamento dos eixos X/Y/Z.
- Almoxarifado de ferramentas: 24 posições com peso máximo da ferramenta de 15 kg permitem uma troca rápida de ferramentas e flexibilidade de operação.
- Mesa de trabalho: As dimensões de 630 x 630 mm e a capacidade de carga de 1000 kg permitem o processamento de peças de grandes dimensões.
- Servoacionamentos Siemens: garantem um movimento suave e uma elevada precisão de posicionamento.
- Sistema de lubrificação automático: A lubrificação centralizada das guias lineares reduz o desgaste dos componentes.
- Sistema de refrigeração: Mantém a temperatura ideal, melhorando a qualidade do processamento e a vida útil das ferramentas.
- Caixa hermética: Protege o operador e o ambiente de trabalho, garantindo segurança e limpeza.
- Iluminação e luzes de alarme: A iluminação halogénea de 24 V e as luzes de alarme tricolores aumentam a visibilidade e a segurança.
Precisão e eficiência de trabalho
O centro de usinagem CNC H-MILL 630 garante uma precisão excecional graças ao controlo Siemens Sinumerik 808D e aos servomotores Siemens. Ciclos de usinagem avançados, como fresagem, perfuração, roscagem e usinagem de contornos, simplificam a programação e reduzem o tempo de usinagem. O deslocamento rápido dos eixos X/Y/Z (32/24/32 m/min), bem como a precisão de posicionamento de ±0,0025 mm JIS e a repetibilidade de ±0,0015 mm JIS, garantem alta qualidade e eficiência.
Aplicação do centro de usinagem H-MILL 630
Os centros de usinagem horizontais, como o H-MILL 630, são utilizados em diversos setores industriais, incluindo:
- Indústria mecânica: Produção de componentes de precisão, tais como corpos, caixas e elementos de máquinas.
- Indústria automóvel: Usinagem de peças de motores, caixas de velocidades e componentes de suspensão.
- Indústria aeronáutica: Fabrico de peças com elevados requisitos de precisão e qualidade de superfície.
- Indústria de ferramentas: Produção de moldes, matrizes e peças com geometrias complexas.
- Produção em série e de pequenas séries: Ideal para a produção de séries médias e para a prototipagem rápida em centros de I&D.
A máquina é a escolha perfeita para instalações que procuram um centro de fresagem de metal versátil e de alta precisão.
Equipamento de série
- Controlo Siemens Sinumerik 808D
- Siemens – 2 anos de garantia
- Fuso de 8000 rpm
- Guias lineares
- Almoxarifado de ferramentas com 24 posições
- Luzes de alarme de 3 cores
- Iluminação halogénea de 24 V
- Caixa hermética da máquina
- Sistema de lubrificação automático
- Sistema pneumático
Equipamento opcional
- Controlo Fanuc 0i Mate
- Controlo Siemens Sinumerik 828D
- Mesa rotativa
- Transportador de aparas por parafuso
- Sonda de medição de ferramentas
- Sonda de medição da peça
- Absorvedor de névoa de óleo
- Arrefecimento pelo fuso
- Pacote inicial de ferramentas
Parâmetros técnicos
| DESLOCAMENTO DAS EIXOS X, Y, Z |
800x700x750 mm |
| DIMENSÕES DA MESA |
630 x 630 mm |
| CAPACIDADE DE CARGA DA MESA |
1000 kg |
| AVANÇO ACELERADO DAS EIXOS X, Y, Z |
32/24/32 m/min |
| ROTAÇÃO DO FUSO |
2400/6000 rpm |
| PONTAS DO FUSO |
BT50 |
| POTÊNCIA DO MOTOR |
15/18,5 kW |
| ALMOXARIFADO DE FERRAMENTAS |
24 |
| PESO MÁXIMO DAS FERRAMENTAS |
15 kg |
| PRECISÃO DE POSICIONAMENTO |
±0,0025 mm JIS |
| REPETIBILIDADE DE POSICIONAMENTO |
±0,0015 mm JIS |
| PESO |
8500 kg |
| DIMENSÕES |
2900 x 3200 x 2650 mm |
Controlo CNC – Siemens e Fanuc
O centro de usinagem horizontal H-MILL 630 oferece sistemas avançados de controle CNC, como o Siemens Sinumerik 808D, o Siemens Sinumerik 828D e o Fanuc Oi-TF, que garantem precisão, confiabilidade e facilidade de operação:
%20kraw% C4%99diárias/Controladores %20centra% 20obr %C3% B3bczke.jpg" alt="Controladores CNC Siemens e Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />
Siemens Sinumerik 808D
- Interface intuitiva: Fácil de utilizar, ideal para oficinas de menor dimensão e utilizadores iniciantes.
- Fiabilidade: Construção robusta, resistente a condições industriais adversas.
- Económico: Destinado a aplicações básicas de fresagem e torneamento.
Siemens Sinumerik 828D
- Elevada capacidade de processamento: Permite a usinagem dinâmica e o manuseamento de ciclos complexos.
- Integração com CAD/CAM: Facilita a colaboração com software de projeto.
- Funcionalidades avançadas: Otimização das trajetórias da ferramenta e possibilidade de expansão com módulos adicionais.
Fanuc Oi-TF
- Estabilidade: Fiabilidade na produção em série e no funcionamento prolongado.
- Ciclos de fresagem avançados: Ideais para operações de corte de precisão, como fresagem e perfuração.
- Utilização intuitiva: Interface clara que acelera a programação.
Descarregue as instruções do Siemens Sinumerik 828/840
Descarregue as instruções Siemens Sinumerik 808
Confie na experiência da CORMAK
Com mais de 20 anos de experiência no fornecimento de máquinas CNC para metal, a CORMAK oferece centros de usinagem CNC fiáveis e suporte técnico completo. As nossas máquinas cumprem as normas de segurança europeias, e o serviço profissional de garantia e pós-garantia assegura a continuidade da produção.
- 16 anos de experiência na manutenção de controlos CNC Siemens.
- Em mais de 15 000 m² de área de armazenamento, aguardam cerca de 12 000 máquinas e equipamentos.
- Garantimos um serviço de assistência profissional durante e após o período de garantia.
- Ao escolher a CORMAK, tem a certeza de estar a comprar numa empresa polaca com certificações de segurança europeias.
Peça mais informações ou marque uma apresentação da máquina! Contacte-nos
