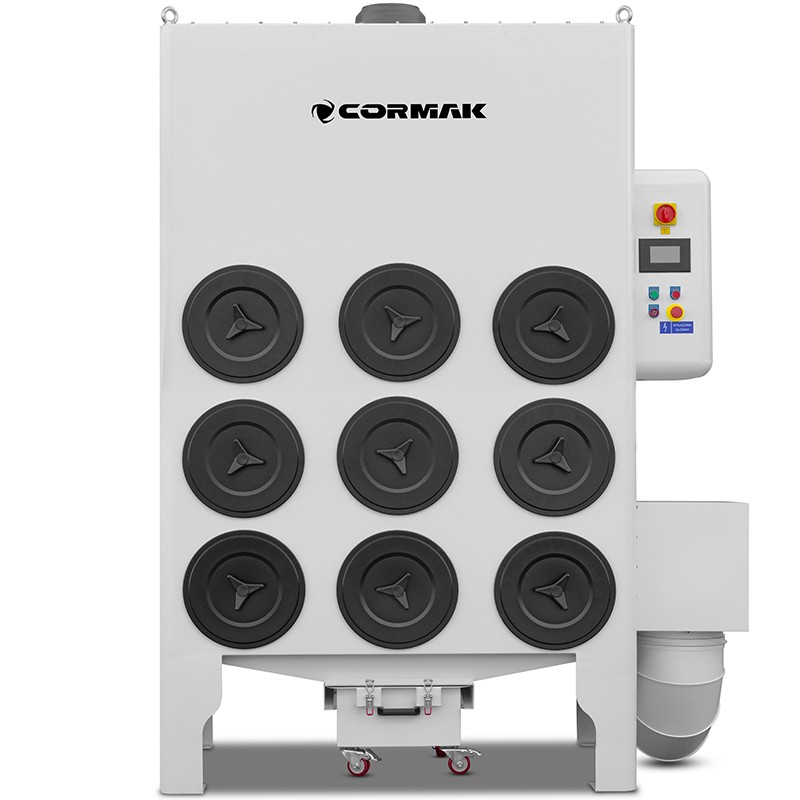

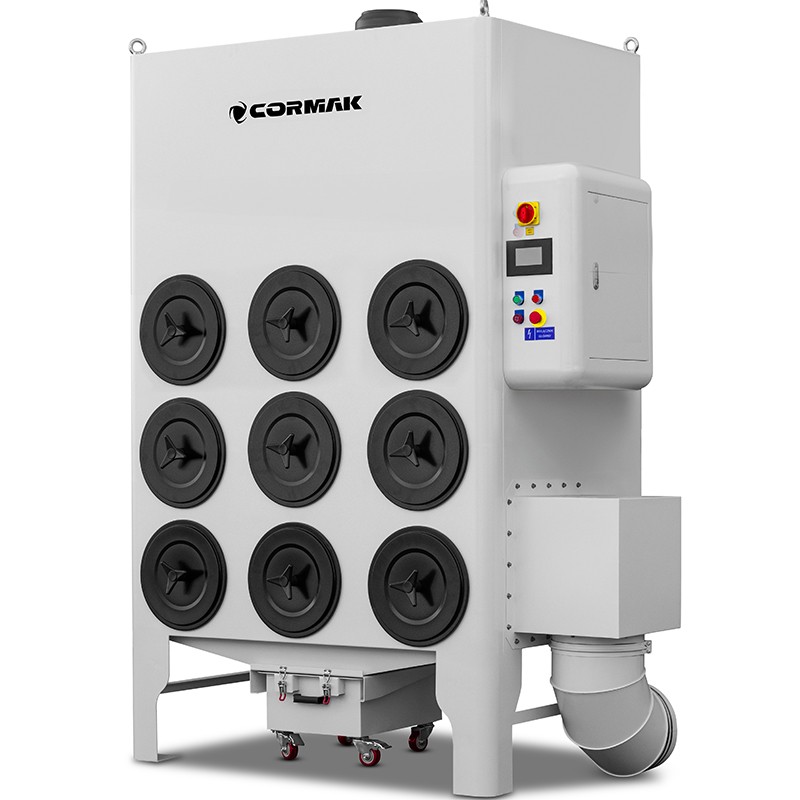

System odciągowy i filtrujący CORMAK ODL9K to nowoczesne rozwiązanie, które zapewnia bezpieczne warunki pracy operatorów oraz skuteczną ochronę komponentów systemu laserowego przed zanieczyszczeniami i uszkodzeniami. Filtracja na poziomie 99,9% usuwa pyły i dym, gwarantując czyste powietrze w miejscu pracy.
ODL9K wyróżnia się automatycznym systemem czyszczenia filtrów, wydajnym wentylatorem, a także kompaktową, solidną konstrukcją, która pozwala na łatwą integrację z różnymi systemami cięcia. Dodatkowym atutem jest ergonomiczna szuflada na nieczystości, która umożliwia szybkie i wygodne opróżnianie zebranych odpadów.
To kompleksowe rozwiązanie, które zwiększa bezpieczeństwo, poprawia efektywność pracy i wydłuża żywotność systemów laserowych.
Durante o processamento a laser, são produzidos fumos e poeiras nocivos, que podem afetar negativamente a saúde do operador, a qualidade do trabalho e a vida útil das máquinas. O moderno sistema de extração ODL9K garante uma filtração eficaz dos contaminantes e a proteção dos componentes mais importantes do sistema laser.
O ODL9K combina a limpeza automática dos filtros com ar comprimido, um ventilador eficiente que gera uma elevada pressão negativa e uma filtragem de 99,9% para partículas com 0,3 μm, graças à utilização de filtros adequados.
O sistema está equipado com uma gaveta ergonómica para resíduos, que permite a remoção rápida e prática do pó acumulado sem necessidade de desmontagem. Além disso, graças à sua construção modular, é possível instalar tubos de exaustão tanto no lado esquerdo como no lado direito do equipamento, o que permite uma adaptação flexível da instalação à disposição da sala de produção.
O ODL6K é uma solução compacta, eficiente e fiável para qualquer sistema de corte a laser — aumentando a segurança, o conforto e a eficiência do trabalho.
As principais funções do sistema de extração e filtração de gases de combustão no processo de processamento a laser são:
Principais vantagens do sistema de extração CORMAK ODL9K:
O sistema de exaustão dispõe de limpeza automática do filtro através de ar comprimido. Sob a ação da pressão, o filtro é «sacudido», o que limpa eficazmente o cartucho filtrante e, assim, prolonga a sua vida útil. Graças a isso, o sistema mantém a sua eficiência por mais tempo.
O elemento filtrante utilizado no sistema é importado e fabricado com material de alta qualidade. O filtro ignífugo do tipo Nano caracteriza-se por uma elevada eficiência de filtração, retendo mais de 99,9% das partículas com 0,3 μm.
A gaveta de recolha de pó de grandes dimensões permite uma recolha e limpeza cómodas do pó, o que facilita a manutenção do sistema.
Os motores utilizados no sistema estão equipados com proteções contra sobrecarga, garantindo assim um elevado nível de proteção e um funcionamento sem avarias.
A roda do ventilador de alto rendimento, especialmente concebida, gera uma elevada pressão negativa, o que permite a remoção eficaz dos gases de escape do laser e garante um elevado caudal de ar.
A capacidade total de purificação do sistema é de 0,3 μm e a eficácia é superior a 99,9%, o que atesta a elevada eficácia do sistema de exaustão na remoção de partículas nocivas do ar. Além disso, caracteriza-se por uma construção compacta, o que facilita a utilização e a manutenção.
| Número de cartuchos filtrantes | 9 |
| Caudal de ar | 9 000 m³/h |
| Pressão do ar | 3000 Pa |
| Eficiência de filtração | 99,99% |
| Dimensões do filtro | 350 x 660 mm |
| Potência do ventilador | 11 kW |
| Diâmetro da entrada | 350 mm |
| Peso | 736 kg |
| Dimensões (C x L x A) | 1100 x 1800 x 2820 mm |
