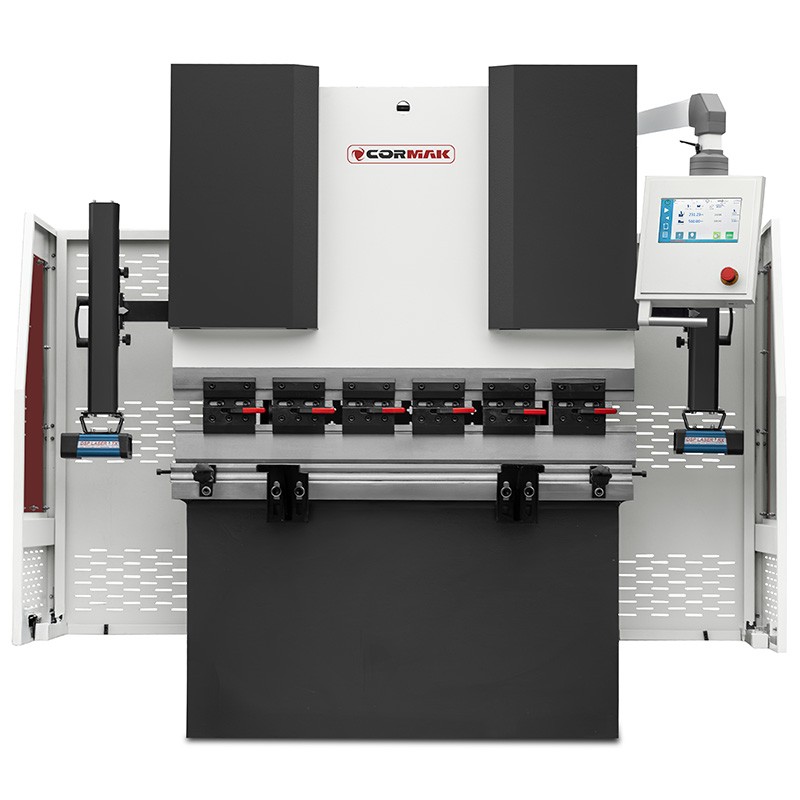

Características principais:
-
Suportes dianteiros: 2 unidades que garantem estabilidade durante as operações de dobragem
-
Regulação do batente traseiro (eixo X): automática
-
Regulação da viga (eixo Y): automática
-
Regulação da altura dos dedos (eixo R): manual
-
Fixação do punção: montagem rápida do tipo AMADA, que permite trocas rápidas de ferramentas
-
Punções divididas
-
Matriz de quatro faces com múltiplas ranhuras, permitindo a dobragem de chapas de diferentes espessuras
-
Sistema hidráulico Bosch Rexroth
-
Motor elétrico de alta qualidade
Parâmetros técnicos
|
BASE 63x2000 |
| Controlador |
CR-41 |
| Eixo X |
Servo |
| Eixo R |
Regulação manual |
| Pressão nominal |
630 kN |
| Comprimento máximo da chapa dobrada |
2000 mm |
| Profundidade de corte nas vigas (garganta) |
250 mm |
| Curso máximo da viga móvel |
100 mm |
| Altura máxima de abertura |
300 mm |
| Distância entre as vigas |
1500 mm |
| Potência do motor |
5,5 kW, normal |
| Comprimento |
1600 mm |
| Largura |
2100 mm |
| Altura |
2930 mm |
| Peso |
3800 kg |
Controlo e Funcionalidade:
%20controlador%20Cormak%20CR-41.png" width="300" height="317" style="float: left; padding-right: 30px;" alt="Prensa de dobra hidráulica CORMAK CNC EURO PB 40x1600" />

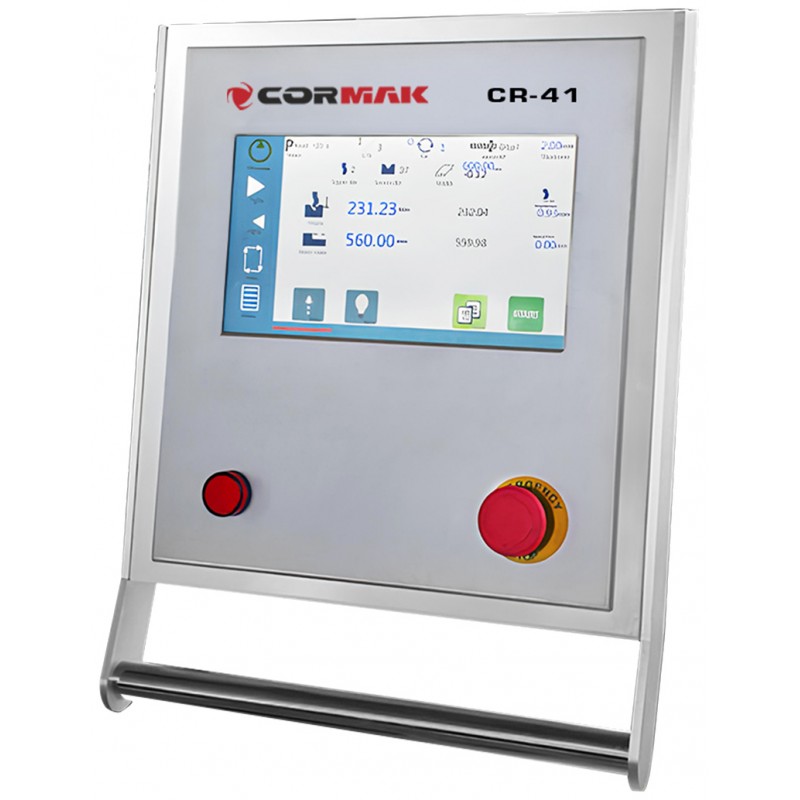

CR-41 CNC
- equipado com um ecrã tátil de 10 polegadas, instalado num braço móvel, que permite trabalhar com liberdade em toda a área de trabalho da máquina
- Programabilidade: possibilidade de guardar até 2000 programas, com 30 passos em cada um, o que permite uma adaptação flexível a diferentes tarefas
- Utilização ergonómica: menu intuitivo com abreviaturas em inglês que facilita a rápida familiarização com o trabalho
A máquina combina tecnologia avançada com simplicidade de utilização, o que a torna a escolha ideal tanto para tarefas manuais de precisão como para trabalho em série eficiente. Componentes de alta qualidade e sistemas de segurança avançados garantem a fiabilidade e a segurança de utilização.
Segurança

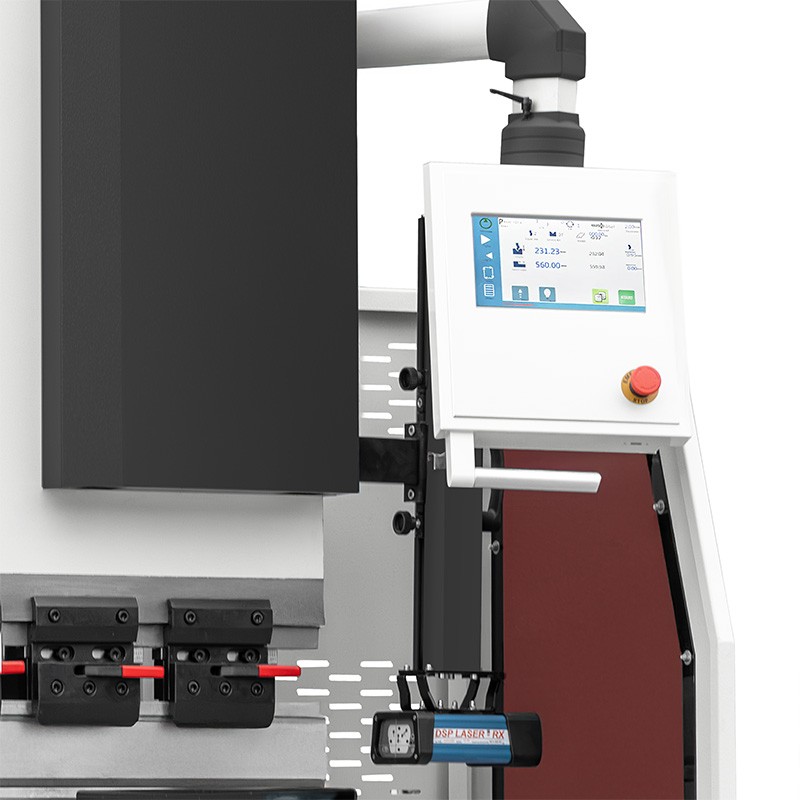

Sistema de segurança a laser
Opcionalmente, um sistema de segurança a laser de primeira classe, que protege o operador e acelera o processo de dobragem em mais do dobro.
%C4% 99dobra/prensas%20laser.jpg" alt="Prensa de dobra hidráulica CORMAK CNC EURO PB 40x1600" width="600" height="400" style="display: block; margin-left: auto; margin-right: auto;" />
__ETS_EMBED_MQ==__
Com laser
- Utiliza-se uma cortina laser
- O laser cria uma «barreira» junto à zona de dobragem — se a mão entrar na área do feixe, a máquina interrompe imediatamente o movimento da viga.
- Protege o operador sem reduzir a produtividade.
Sem laser
- A prensa só pára quando alguém ultrapassa a proteção a uma distância maior da ferramenta.
- As medidas de segurança são mais tradicionais:
- cortinas de luz instaladas mais longe da ferramenta
- comando de duas mãos
- dispositivos mecânicos
Com laser
- Distância mínima de segurança — o operador pode trabalhar mais perto das ferramentas.
- A máquina pode funcionar mais rapidamente, uma vez que o sistema acompanha a ferramenta em tempo real.
- A maior vantagem: máxima produtividade + segurança.
Sem laser
- Maior distância de segurança = funcionamento mais lento.
- A viga tem de abrandar mais cedo.
- Mais perdas de tempo entre os ciclos de dobragem.
Com laser
- O laser consegue detetar um dedo ou até mesmo um elemento minúsculo junto à zona de dobragem.
- O sistema funciona a um milímetro da matriz.
Sem laser
- As cortinas de luz só detetam movimento numa zona específica — normalmente a 100–200 mm da ferramenta.
- A proteção é menos precisa.
Com laser
- O operador pode trabalhar naturalmente junto à ferramenta.
- Não precisa de manter as mãos a grande distância.
- Muito prático na produção unitária e em séries curtas.
Sem laser
- O operador tem de trabalhar sujeito a restrições mais rigorosas.
- Exige mais ações, por exemplo, o uso frequente de dois botões de arranque.
Não poupamos na segurança! Bomba hidráulica BOSH REXROTH de primeira classe, bem como ligações hidráulicas e válvulas de segurança concebidas na Polónia.
%C4%99/pompa.jpg" width="400" height="400" alt="Prensa de dobrar hidráulica CORMAK CNC EURO PB 40x1600" />
%C4% 99dziowych/zaw %C3% B3r %20steruj% C4%85cy.jpg" width="400" height="400" alt="Prensa de borda hidráulica CORMAK CNC EURO PB 40x1600" />
Tenha cuidado com os falsos dispositivos de segurança, como portões ou cortinas de luz, pois não cumprem as normas CE e colocam os trabalhadores em risco de problemas de saúde. É você, enquanto empregador, que é responsável pela saúde dos seus trabalhadores!
Proteções de segurança em conformidade com as normas CE
%C4% 99dziowych/bramki %20do% 20pras.jpg" alt="Prensa de borda hidráulica CORMAK CNC EURO PB 40x1600" width="600" height="323" style="display: block; margin-left: auto; margin-right: auto;" />
Ergonomia e comodidades adicionais:
- Controlador móvel num braço articulado
- 2 suportes
%C4% 99dziowych/panel.jpg" width="300" height="263" style="float: right;" alt="Prensa de dobra hidráulica CORMAK CNC EURO PB 40x1600" />
Preocupamo-nos com a segurança dos nossos clientes e das suas equipas, pelo que as nossas prensas de dobrar foram equipadas com uma série de medidas de segurança avançadas. Estas incluem sinalização clara, proteções laterais, porta de segurança traseira e interruptores de emergência de fácil acesso.
Cada máquina é fornecida com um manual de instruções claro e detalhado em polaco.
O facto de a máquina possuir uma declaração CE não significa que seja segura. O importante é saber com que sistemas está equipada!
%C4% 99dziowych/znaki %20bezpiecze% C5%84stwa.png" width="800" height="488" alt="Prensa de borda hidráulica CORMAK CNC EURO PB 40x1600" />

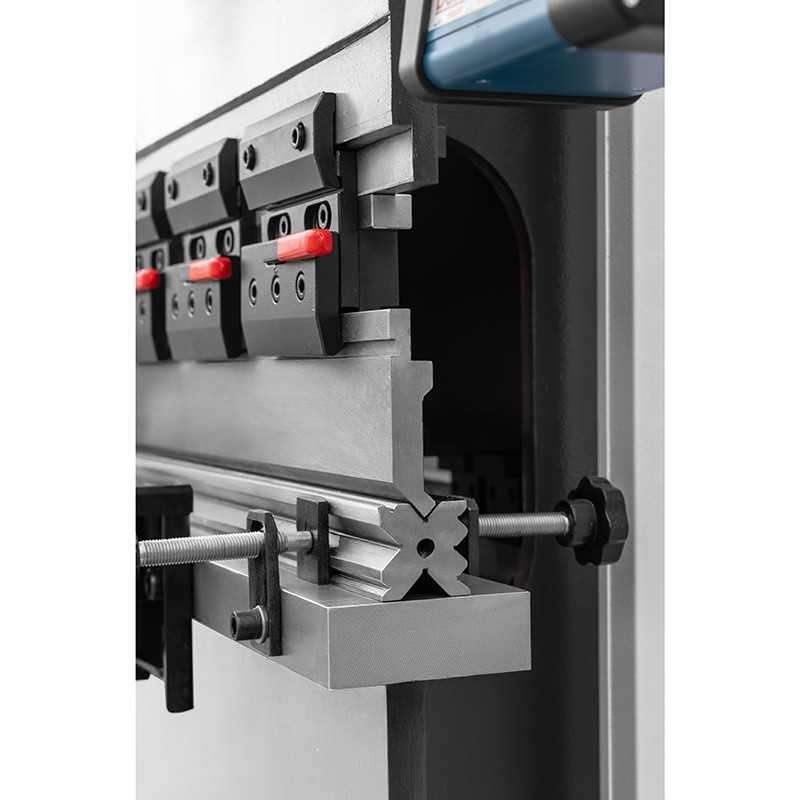

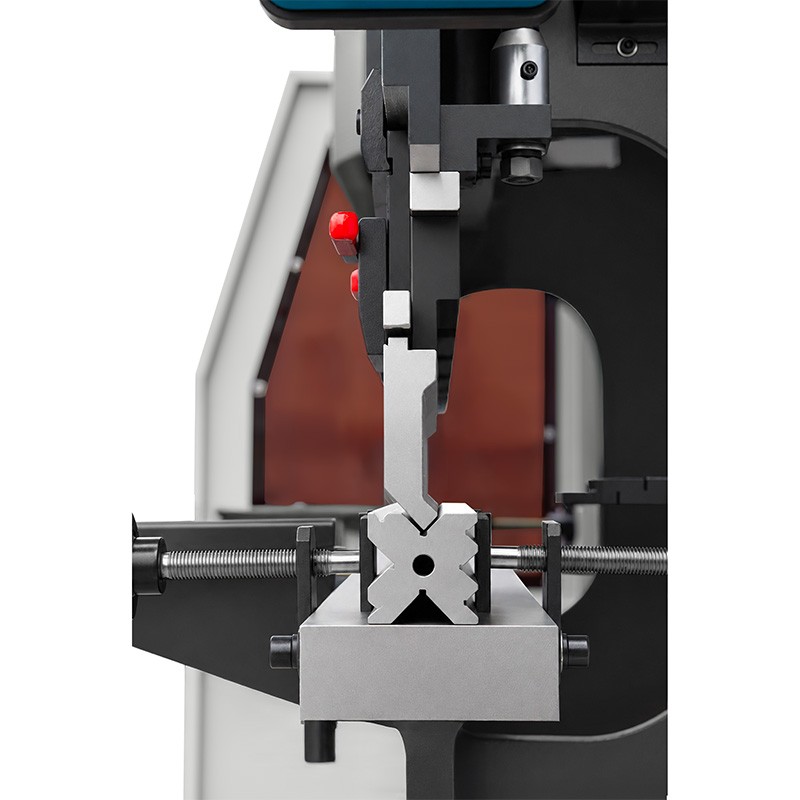

Fixação de punções e matrizes:
- De série, matrizes de quatro faces e punções divididas
- O sistema básico utilizado nas prensas de dobra CORMAK é o sistema manual do tipo AMADA (europeu), que permite trocas rápidas de ferramentas
- Os punções são montados lateralmente na máquina e fixados com parafusos
Condições de colaboração
- Garantia de 24 meses.
- A máquina é nova de fábrica
- Assistência técnica durante e após o período de garantia prestada pelo vendedor
