Centro de usinagem MILL 1470 – precisão e potência na usinagem CNC
O centro de usinagem MILL 1470 é um avançado centro de usinagem CNC vertical, concebido para a usinagem precisa e eficiente de metais em aplicações industriais exigentes. Graças à sua construção robusta, ao potente fuso e às tecnologias modernas, a máquina garante fiabilidade e a mais elevada qualidade das peças.
Principais vantagens do centro de usinagem MILL 1470
O centro de usinagem vertical MILL 1470 destaca-se pelas soluções tecnológicas avançadas e pela construção robusta, que garantem uma vantagem na produção de componentes de precisão de grandes dimensões. Esta máquina é a escolha ideal para empresas que procuram centros de usinagem CNC que combinem alta precisão, potência e durabilidade. As principais vantagens incluem:
- Precisão máxima: Graças às guias lineares da mais alta qualidade e aos parafusos de esferas de 40 mm de diâmetro, a máquina atinge uma precisão de posicionamento de ±0,01 mm, ideal para peças com geometrias complexas.
- Construção robusta: O corpo em ferro fundido com 8700 kg e um sistema de guias de 4 vias garante estabilidade e minimização das vibrações, permitindo a usinagem de peças com peso até 960 kg.
- Potência elevada: O fuso com 15 kW de potência e velocidade até 8000 rpm, bem como o avanço rápido de 15/15/12 m/min, garantem uma usinagem dinâmica e a redução do tempo de ciclo de produção.
- Segurança do operador: A câmara de trabalho hermética protege contra poeira e aparas, garantindo um ambiente de trabalho ergonómico e seguro.
- Versatilidade: A possibilidade de expansão com sistemas de controlo avançados (Siemens 828D, Fanuc Oi-TF), 4 eixos e refrigeração pelo fuso permite adaptar a máquina às necessidades específicas de produção.
Construção e tecnologia do centro de usinagem MILL 1470
O centro de fresagem para metal MILL 1470 foi concebido para oferecer a máxima durabilidade e precisão em condições industriais exigentes. Os componentes-chave incluem:
- Corpo maciço em ferro fundido: Com um peso de 8700 kg, com uma ampla disposição de guias retangulares temperadas e retificadas, garante uma excelente rigidez e redução de vibrações.
- Sistema de guias de 4 vias: Aumenta a estabilidade e permite suportar grandes cargas na mesa, ideal para peças pesadas.
- Guias lineares: Guias de alta qualidade nos eixos X, Y, Z garantem um movimento suave e precisão com um avanço rápido de 15 m/min.
- Fuso BT40: Com uma potência de 15 kW e uma velocidade até 8000 rpm com transmissão por correia, garante um corte eficiente.
- Parafusos de esferas: Parafusos de precisão com 40 mm de diâmetro e 8 mm de curso nos três eixos garantem elevada precisão e repetibilidade.
- Sistema de lubrificação automático: Minimiza o desgaste dos componentes, prolongando a vida útil da máquina.

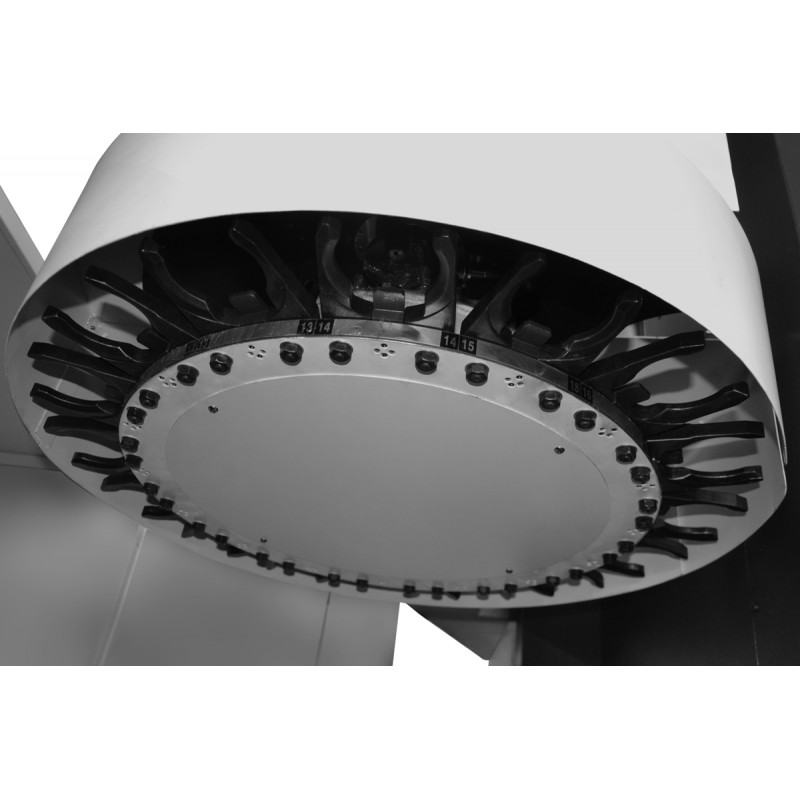

- Almoxarifado de ferramentas: O almoxarifado BT50 de 24 posições permite a troca rápida de ferramentas, aumentando a eficiência dos processos.
Precisão e eficiência de trabalho
O centro de usinagem CNC MILL 1470 oferece precisão incomparável graças a soluções tecnológicas avançadas. A precisão de posicionamento (±0,01 mm) e o avanço rápido (15/15/12 m/min) permitem a usinagem eficaz de peças com formas complexas e requisitos de tolerância elevados. O avançado sistema de controlo Siemens Sinumerik 808 Advanced (de série) otimiza os percursos da ferramenta, reduzindo o tempo de produção e minimizando os erros.
Aplicação do centro de usinagem vertical MILL 1470
Os centros de usinagem verticais, como o MILL 1470, são utilizados em uma ampla gama de setores, incluindo:
- Indústria automóvel: Produção de componentes de grandes dimensões, tais como peças de motores, caixas de velocidades e sistemas de suspensão.
- Indústria aeronáutica: Usinagem de peças com elevados requisitos de tolerância, por exemplo, componentes de turbinas ou estruturas aeronáuticas.
- Construção de máquinas: Fabrico de peças pesadas para equipamentos industriais e ferramentas de precisão.
- Indústria de ferramentas: Produção de moldes de injeção, matrizes e outros elementos que exigem alta precisão.
A máquina é a escolha ideal para grandes unidades de produção que apostam na alta qualidade e eficiência na usinagem de peças pesadas.
Equipamento de série
- Sistema de controlo Siemens Sinumerik 808 Advanced com garantia de 2 anos
- Fuso de 8000 rpm
- Almoxarifado de ferramentas BT50 de 24 posições
- Luzes de alarme de 3 cores
- Iluminação da área de trabalho
- Sistema de refrigeração fechado
- Caixa hermética
- Sistema de lubrificação automático
- Sistema pneumático
Equipamento opcional
- Sistemas de controlo Siemens Sinumerik 828D ou Fanuc Oi-TF
- Fuso de 10 000 ou 12 000 rpm
- Arrefecimento através do fuso (20 bar ou 40 bar)
- 4.º eixo rotativo
- Transportador de aparas por corrente ou sem-fim
- Sonda de medição de ferramentas Renishaw TS27R
- Sonda de medição da peça Renishaw OMP60
- Ciclos de medição Renishaw
- Separador de óleo e líquido de arrefecimento
- Extrator de névoa de óleo
- Portas automáticas
- Régas de medição para 3 eixos
Parâmetros técnicos
| Controlo à escolha |
SIEMENS 808 ADVANCED |
| Dimensões da mesa |
1400×700 mm |
| Ranhuras em T |
5x22x135 mm |
| Capacidade máxima de carga da mesa |
960 kg |
| Eixo X/Y/Z |
1300 x 700 x 700 mm |
| Distância do fuso à mesa de trabalho |
200-900 mm |
| Distância do fuso à coluna |
830 mm |
| Cone do fuso |
BT40 |
| Velocidade do fuso |
100-8000 rpm |
| Acionamento do fuso |
Por correia |
| Motor do fuso |
15 kW |
| Eixo do motor X/Y/Z |
22/22/22 N.m |
| Parafusos de esferas (diâmetro x curso) X/Y/Z |
40x08/40x08/40x08 mm |
| Velocidade de avanço rápido das eixos X/Y/Z |
15/15/12 m/min |
| Avanço de corte X/Y/Z |
8 m/min |
| Capacidade do armazém |
BT50-24 |
| Comprimento máximo da ferramenta |
300 mm |
| Número de ferramentas |
24 |
| Peso máximo da ferramenta |
7,5 kg |
| Alimentação elétrica |
25 kVA |
| Pressão do ar |
5-7 kgf/cm² |
| Precisão de posicionamento |
±0,01 mm |
| Dimensões |
3920x2800x2810 mm |
| Peso |
8700 kg |
Controlo CNC – Siemens Sinumerik 808D, SINUMERIK 828D e Fanuc Oi-TF
Os centros de usinagem MILL 1470 estão equipados com sistemas de controlo profissionais de fabricantes de renome, como a Siemens, a Fanuc e a GSK. Estes garantem precisão, fiabilidade e flexibilidade na adaptação a diferentes requisitos de produção, desde operações simples até processos de usinagem complexos.
Siemens Sinumerik 808D – controlo CNC compacto para aplicações básicas
O Siemens Sinumerik 808D é um sistema de controlo CNC económico dedicado a tornos e fresadoras de gama básica, ideal para pequenas e médias empresas. As suas principais características são:
- Operação intuitiva: A interface gráfica e a função Teach-In facilitam a programação, reduzindo ao mínimo o tempo de aprendizagem dos operadores.
- Elevada fiabilidade: Construção robusta, resistente ao pó e à humidade, garantindo estabilidade em condições de oficina adversas.
- Compatibilidade: Destinado a máquinas com requisitos padrão, com fácil integração de servomotores SIEMENS.
- Otimização de custos: Baixo consumo de energia e requisitos mínimos de manutenção, ideal para utilizadores iniciantes de CNC.
Controlos CNC – Siemens e Fanuc
O centro de usinagem MILL 1470 oferece sistemas avançados de controle CNC, como o SIEMENS SINUMERIK 808 Advanced, o Siemens Sinumerik 828D e o Fanuc Oi-TF, que garantem precisão, confiabilidade e facilidade de operação:
%20kraw% C4%99dziowych/Sterowniki %20centra% 20obr %C3% B3bczke.jpg" alt="Sistemas de controlo CNC Siemens e Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />
SIEMENS SINUMERIK 808 Advanced
- Interface intuitiva: Fácil de utilizar, ideal para oficinas de menor dimensão e utilizadores iniciantes.
- Fiabilidade: Construção robusta, resistente a condições industriais adversas.
- Económico: Destinado a aplicações básicas de torneamento e fresagem.
Siemens Sinumerik 828D
- Elevada capacidade de processamento: Permite a usinagem dinâmica e o manuseamento de ciclos complexos.
- Integração com CAD/CAM: Facilita a colaboração com software de projeto.
- Funcionalidades avançadas: Otimização das trajetórias da ferramenta e possibilidade de expansão com módulos adicionais.
Fanuc Oi-TF
- Estabilidade: Fiabilidade na produção em série e no funcionamento prolongado.
- Ciclos de torneamento avançados: Ideais para operações de corte de precisão, como torneamento de roscas e ranhuras.
- Utilização intuitiva: Interface clara que acelera a programação.
Descarregue as instruções do Siemens Sinumerik 828/840
Descarregue as instruções SIEMENS SINUMERIK 808 Advanced
Confie na experiência da CORMAK
Com mais de 20 anos de experiência no fornecimento de máquinas industriais, a CORMAK oferece centros de usinagem fiáveis e suporte técnico completo. As nossas máquinas cumprem as normas de segurança europeias, e o serviço profissional de garantia e pós-garantia assegura a continuidade da produção. Contacte-nos para saber mais!
Peça mais informações ou marque uma apresentação da máquina! Contacte-nos
