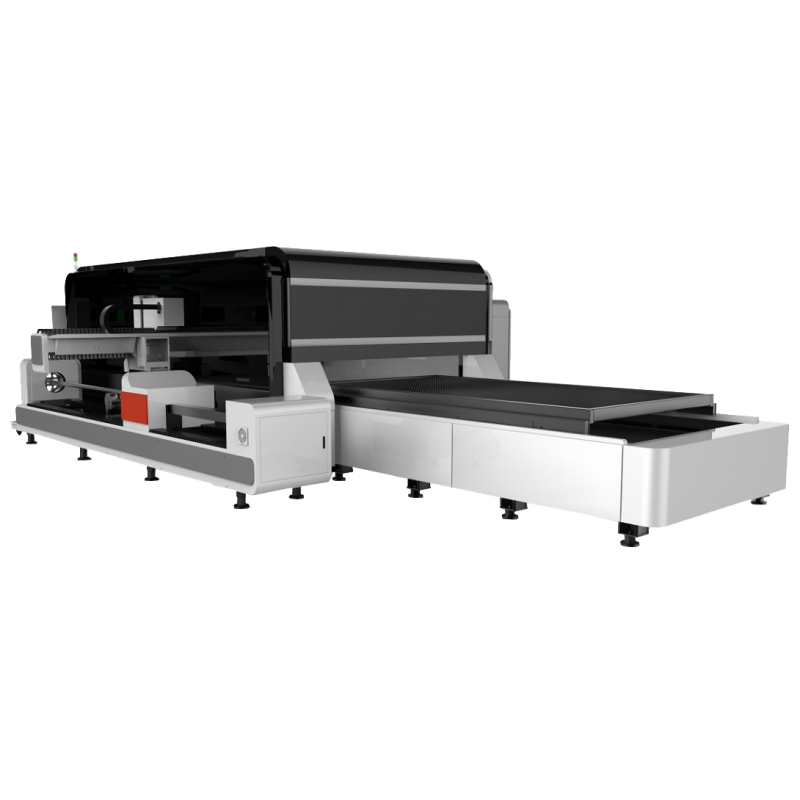

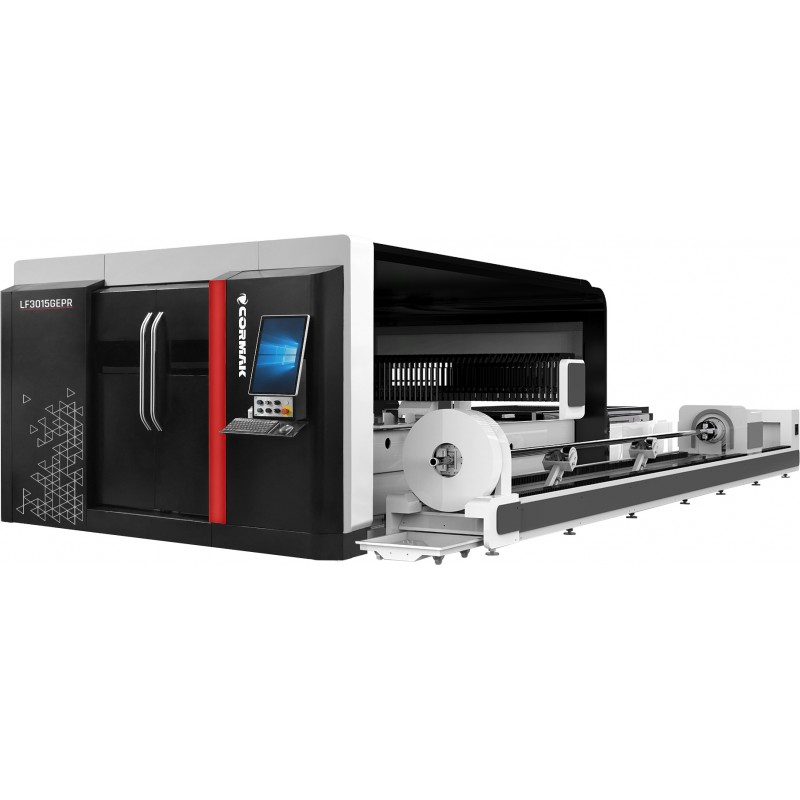

Máquina de corte a laser equipada com um dispositivo giratório para tubos e perfis com diâmetro até 200 mm e comprimento de 6000 mm, bem como um sistema de mesas intercambiáveis. Uma máquina, duas aplicações. É a solução ideal para empresas com espaço limitado na fábrica. Os servomotores YASKAWA garantem um funcionamento rápido e sem falhas do laser.
As máquinas de corte a laser são equipamentos modernos que se destacam por inúmeras vantagens. Não só constituem uma alternativa excelente e muito mais rentável à tecnologia de CO₂, como também possuem, por si só, inúmeras vantagens que permitem aumentar a produção (até 70%) e melhorar a sua qualidade. A tecnologia FIBER permite cortar chapas e outros materiais com espessuras variadas, desde as muito finas até às muito grossas. O comprimento de onda do laser FIBER é de 1,064 micrómetros. Estas características influenciam a intensidade, que é 100 vezes superior à dos equipamentos de CO2 com potência semelhante.
ENTRE AS MAIORES VANTAGENS DO LASER ESTÁ
Laser de fibra
A cortadora a fibra ótica LF3015GAR não só corta chapas, como também tubos e perfis. Tem múltiplas aplicações e permite poupar mais de 50% de espaço, o que aumenta eficazmente a produtividade.
A estrutura da porta deslizante é fabricada em alumínio aeronáutico temperado, moldado com uma força de 4300 toneladas, alcançando uma rigidez incrível. O alumínio aeronáutico tem muitas vantagens: grande rigidez (superior à do ferro fundido), massa reduzida, resistência à corrosão e à oxidação, bem como boa usinabilidade.

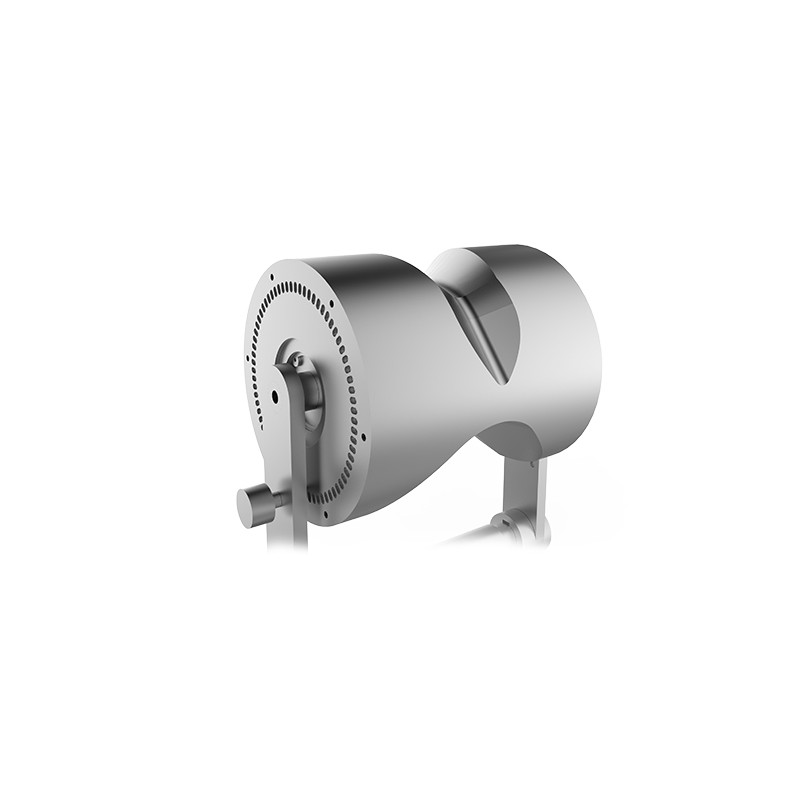

A pinça envolve o perfil em duas direções e alinha automaticamente o perfil. O intervalo de regulação diagonal é de 20-200 mm.
A mesa de trabalho substituível é composta por uma plataforma superior e uma inferior, cujo movimento e substituição são controlados pelo controlador. A máquina é capaz de realizar a substituição da plataforma em 15 s.
Foi utilizado um conjunto inteligente de suporte para tubos, que permite resolver os problemas relacionados com a deformação no processo de corte de tubos longos.
A construção da base possui uma estrutura interna semelhante a um favo de mel, feita de vários tubos retangulares soldados. No interior dos tubos encontram-se reforços que aumentam a resistência da base, bem como aumentam a rigidez e a estabilidade do trilho de guia, para prevenir eficazmente a sua deformação. Elevada resistência, estabilidade e resistência à tração, garantindo 20 anos de utilização sem deformações.
| ÁREA DE TRABALHO | 1500x3000 |
| POTÊNCIA | 1000 W 1500 W 2000 W 3000 W 4000 W 6000 W 12000 W |
| PRECISÃO DE POSICIONAMENTO REPETÍVEL | ±0,02 mm/m |
| VELOCIDADE MÁXIMA | 120 m/min |
| ACELERAÇÃO MÁXIMA | 1,5 G |
| DIMENSÕES | 9500 x 3760 x 2520 mm |
| ALIMENTAÇÃO | 400 V 50 Hz |
Os parâmetros reais podem variar em função das condições técnicas e dos materiais utilizados.
