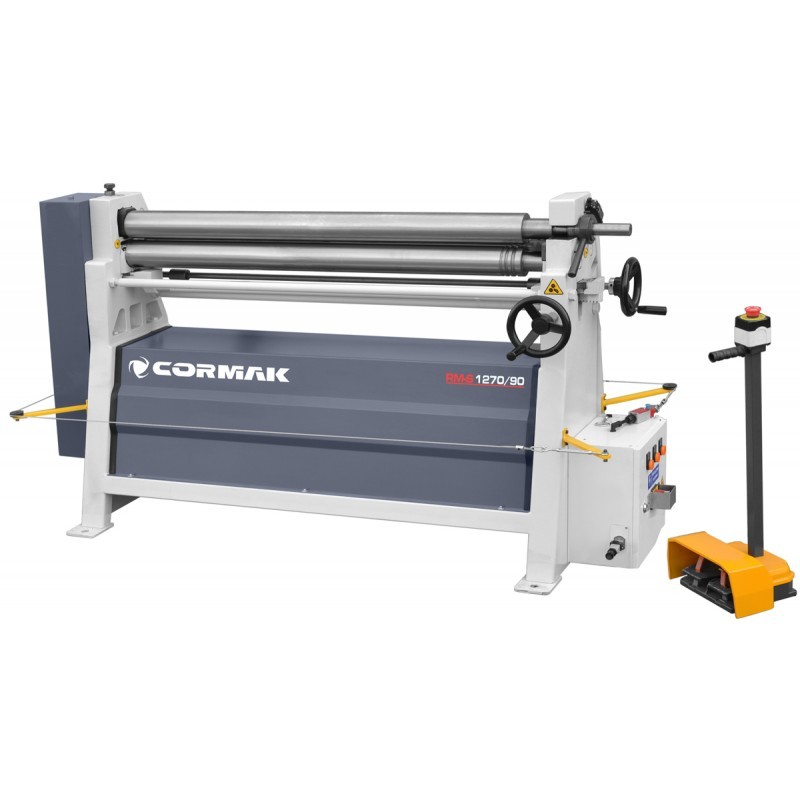

Laminadora de chapas CORMAK RM1270/90

Descrição da máquina:

• A série RM destina-se a trabalhos padrão de dobragem de chapas para obter formas cilíndricas, sem dobragem prévia (de série). Para tal, a chapa é fixada entre os eixos de acionamento centrais. O eixo superior é fixo, enquanto o inferior se move na direção vertical para se ajustar à espessura desejada da chapa. O ajuste ao raio de curvatura necessário é feito através do deslocamento do rolo lateral.
• A dobragem da chapa é uma função de trabalho importante que garante a qualidade da peça final e consiste em dobrar as extremidades da chapa (dobragem preliminar), o que permite obter uma estrutura fechada uniforme. Para dobrar em ambos os lados, é necessário desdobrar a chapa e pressionar duas vezes o rolo lateral.
• A construção assimétrica do sistema de rolos permite a pré-dobra da chapa através do deslocamento do rolo lateral. Opcionalmente, existe a possibilidade de montar um acionamento elétrico no eixo lateral, o que permitirá a pré-dobra.
• De série, nos rolos da série RM é possível obter um diâmetro mínimo igual a três diâmetros do rolo superior, ao dobrar metal com um limite de elasticidade a frio de 260 N/mm^²e resistência à flexão ^de 24 kg/mm².
• O rolo superior é rebatível, o que facilita a remoção dos produtos acabados. O rolo rebatível está equipado com um bloqueio que impede a sua abertura espontânea durante o funcionamento.

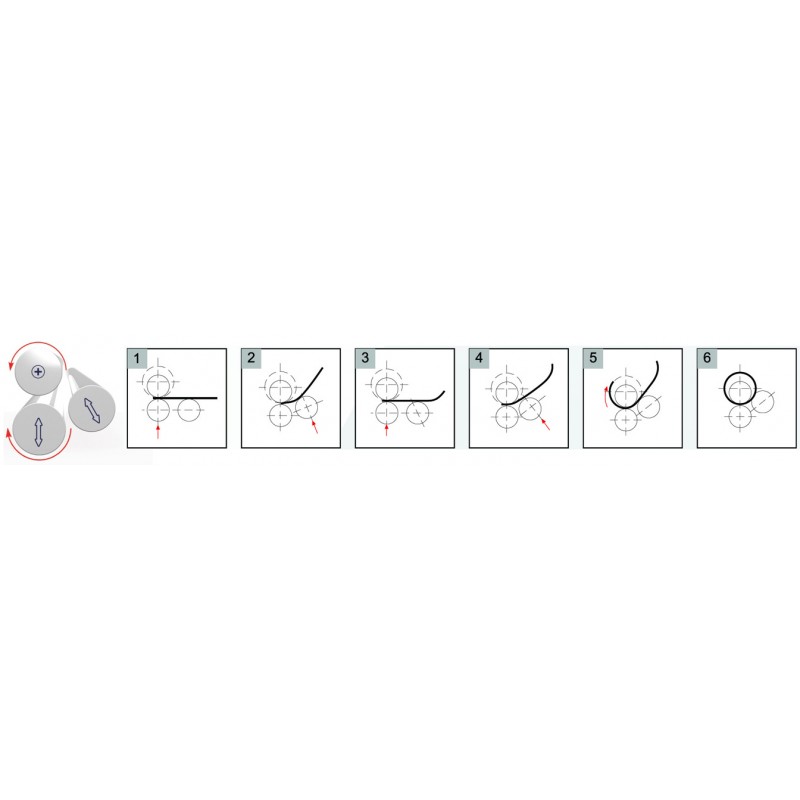

Esquema de processamento:

Principais vantagens:

• Estrutura de aço soldada e resistente.
• Rolos fabricados em aço com resistência à tração elevada, em conformidade com o certificado de qualidade SAE 1050, e temperados e retificados.
• Cilindros superior e inferior rotativos, acionados por motor elétrico através de redutor e corrente. Isto garante uma flexão estável sob carga e melhora a produtividade.
• Rolo superior desmontável lateralmente com sistema de suporte.

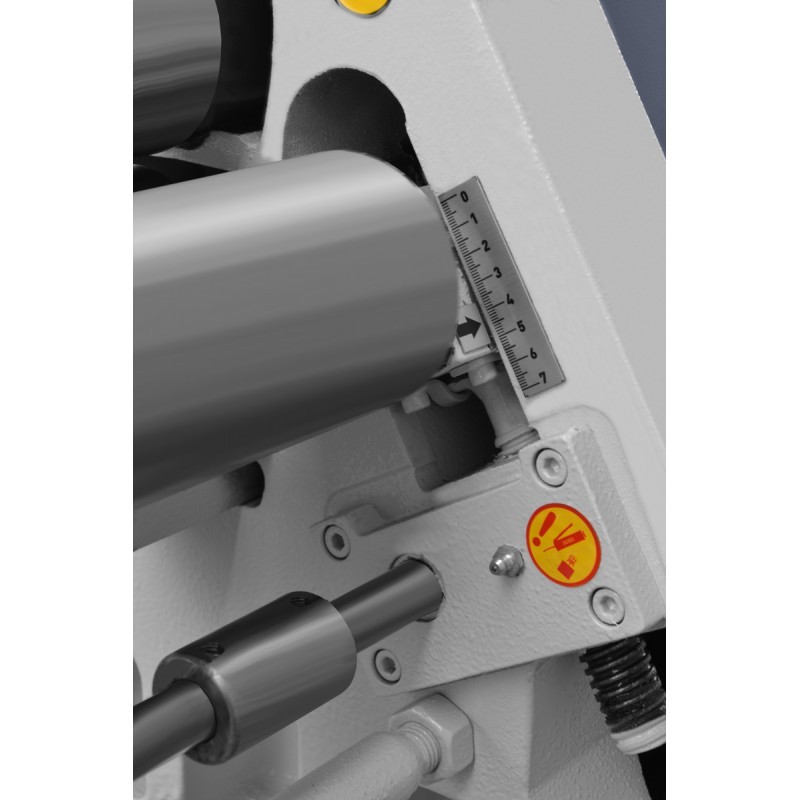

• Rolos inferiores e laterais com regulação de altura (manual de série).
• Rolos equipados com ranhuras para a dobragem de barras.
• Os modelos RM permitem a realização de dobras cónicas.
• Elevação motorizada opcional dos rolos inferior e lateral – garante uma pré-dobra com a melhor qualidade e repetibilidade.
• Indicação digital opcional da posição dos rolos inferior e lateral acionados por motor.
• Máquina fabricada em conformidade com a Diretiva de Segurança da CE (marcação CE) / Declaração de Conformidade.

Parâmetros técnicos

NOTA: Os valores nominais do equipamento de série baseiam-se em metais com um limite de elasticidade a frio de 260 N/mm².

 Equipamento opcional:

• Eixo lateral motorizado (motor elétrico).
• Indicador digital da posição do eixo lateral.
