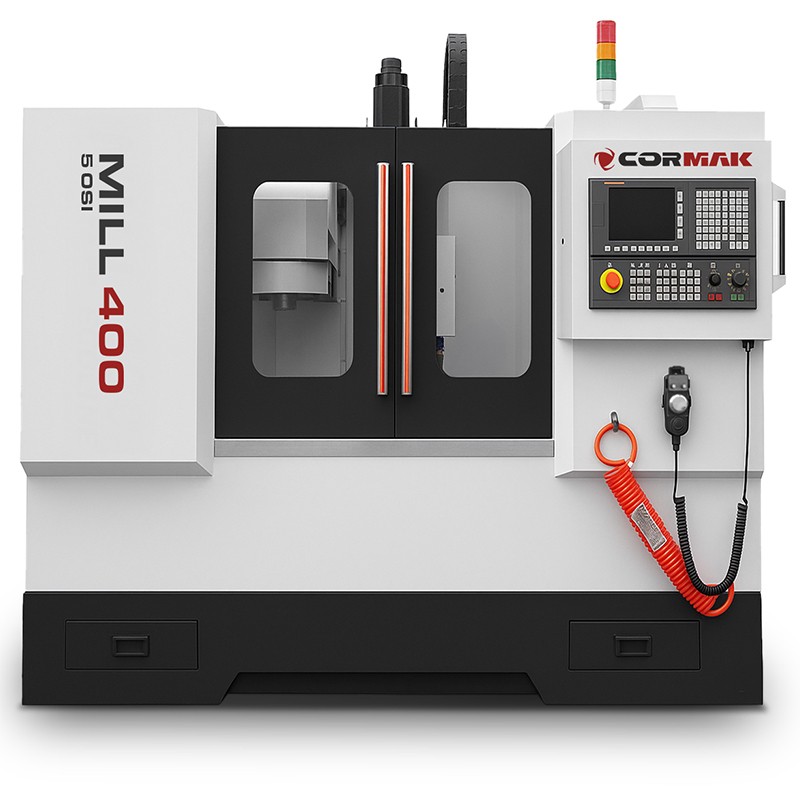

Centro de usinagem MILL 400 de 5 eixos – precisão e eficiência na microusinagem
O centro de usinagem MILL 400 de 5 eixos é um centro de usinagem CNC vertical compacto de 5 eixos, concebido para a usinagem precisa de peças pequenas e complexas numa única fixação. Equipada com uma mesa basculante e rotativa de Ø100 mm e controlo CNC, garante a máxima precisão e eficiência, sendo uma máquina destinada à usinagem de precisão de alumínio e outros materiais macios
Principais vantagens do centro de usinagem MILL 400 de 5 eixos
O centro de usinagem vertical MILL 400 de 5 eixos é uma solução avançada para setores que exigem precisão e geometrias complexas das peças. É o centro de usinagem CNC ideal para empresas que procuram uma máquina compacta com alta capacidade de produção e flexibilidade, máquina destinada à usinagem precisa de alumínio e outros materiais macios. As principais vantagens incluem:
- Usinagem avançada de 5 eixos: Precisão de posicionamento de ±0,05 mm e repetibilidade de ±0,03 mm, graças à mesa basculante e rotativa de Ø100 mm com eixo B (-110° a +30°) e C (rotação contínua de 360°), permitindo a usinagem de peças complexas numa única fixação.
- Construção compacta e rígida: Minimiza as vibrações, garantindo estabilidade durante a usinagem precisa de peças com peso até 20 kg.
- Elevado rendimento do fuso: O fuso com velocidade de 8000 rpm (opção até 12000 rpm) com ponta BT30 (opção BT40) permite o corte eficaz de metais e plásticos.
- Automatização de processos: O armazém de ferramentas de 10 posições com troca automática acelera as operações, aumentando a produtividade.
- Ergonomia e segurança: A caixa hermética e o sistema de lubrificação automático criam um ambiente de trabalho seguro e eficiente.
- Versatilidade de aplicações: Destinado à microusinagem em setores como o médico, o eletrónico ou a relojoaria.
Construção e tecnologia do centro de usinagem MILL 400 de 5 eixos
O centro de fresagem para metal MILL 400 de 5 eixos foi concebido a pensar na fiabilidade e precisão em ambientes de produção exigentes. Os componentes-chave da construção incluem:
- Corpo rígido da máquina: A construção compacta com materiais de alta qualidade garante estabilidade e minimiza as vibrações durante a usinagem.
- Mesa basculante e rotativa Ø100 mm: Permite a usinagem completa em 5 eixos com um intervalo do eixo B de -110° a +30° e do eixo C de 360°, ideal para peças de precisão.

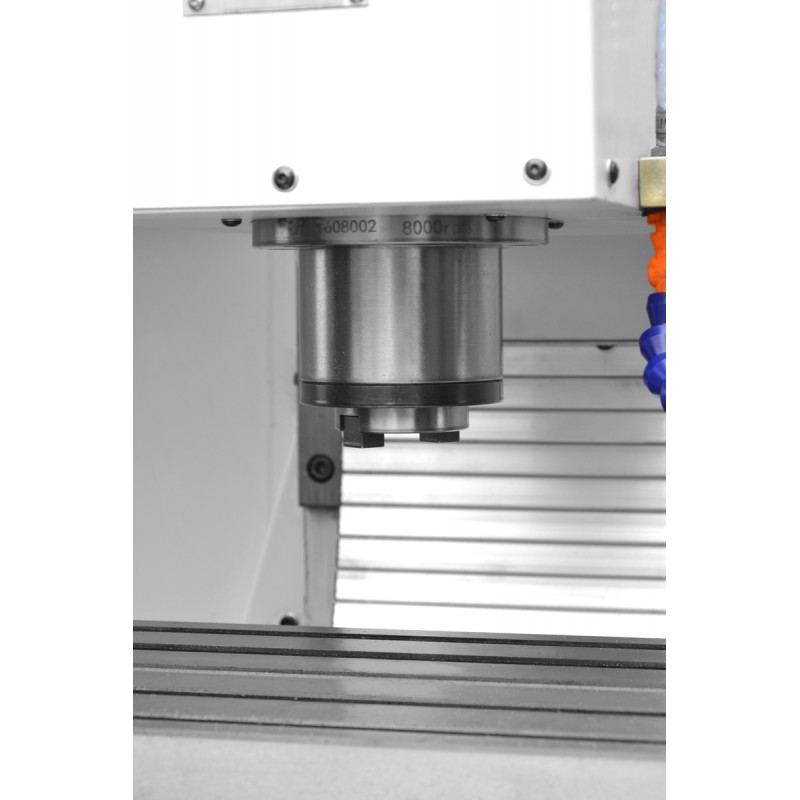

- Fuso de alta velocidade: O fuso de 6000 rpm com ponta BT30 (opção BT40) e potência de 2,2 kW garante um corte eficaz.
- Guias lineares: Guias de alta qualidade nos eixos X (400 mm), Y (250 mm) e Z (380 mm) garantem um movimento suave e precisão.
- Almoxarifado de ferramentas: O almoxarifado de ferramentas de 10 posições acelera os processos de produção graças à troca automática.
- Sistema de lubrificação automático: O sistema de lubrificação central reduz o desgaste dos componentes, prolongando a vida útil da máquina.
- Caixa hermética: Protege contra a contaminação e garante a segurança do operador.
- Sistema pneumático: Apoia operações precisas e funções automáticas da máquina.
Precisão e eficiência de trabalho
O centro de usinagem CNC MILL 400 de 5 eixos oferece uma precisão excepcional graças ao controle CNC de 5 eixos. A precisão de posicionamento de ±0,05 mm e a repetibilidade de ±0,03 mm permitem a usinagem de peças com formas complexas com desvios mínimos. O avanço rápido de 6/5/4 m/min e a otimização dos percursos da ferramenta reduzem o tempo do ciclo de produção.
Aplicação do centro de usinagem vertical MILL 400 de 5 eixos
Os centros de usinagem verticais, como o MILL 400 de 5 eixos, são utilizados em setores que exigem a mais alta precisão, incluindo:
- Indústria médica: Produção de implantes, instrumentos cirúrgicos e componentes protéticos.
- Indústria relojoeira: Usinagem de microcomponentes de mecanismos de relógios.
- Indústria eletrónica: Fabrico de componentes de precisão para dispositivos eletrónicos.
- Micromecânica: Prototipagem e produção de pequenas formas, elétrodos e insertos.
A máquina é ideal para oficinas especializadas em microusinagem de precisão e prototipagem, sendo destinada à usinagem precisa de alumínio e outros materiais macios
Equipamento de série
- Sistema de controlo CNC
- Mesa basculante e rotativa Ø100 mm
- Fuso de 8000 rpm com ponta BT30
- Almoxarifado de ferramentas de 10 posições
- Luzes de alarme de 3 cores
- Iluminação da área de trabalho
- Caixa hermética
- Sistema de lubrificação automático
- Sistema pneumático
Equipamento opcional
- Sistema de controlo Siemens Sinumerik 828D
- Fuso de 10 000 ou 12 000 rpm
- Ponta do fuso BT40
- Arrefecimento através do fuso (20 bar ou 40 bar)
- 4 eixos
- Ejetor de limalhas por correia com recipiente
- Separador de óleo
- Porta automática
- Sonda de medição de ferramentas Renishaw TS27R
- Sonda de medição de peças Renishaw OMP60
Parâmetros técnicos
| Parâmetros técnicos |
| Dimensões da mesa |
800 x 240 mm |
| Ponta do fuso |
BT30 (opção BT40) |
| Número de ferramentas |
10 |
| Curso do eixo X |
400 mm |
| Curso do eixo Y |
250 mm |
| Curso do eixo Z |
380 mm |
| Distância entre a ponta do fuso e a superfície da mesa |
50-430 mm |
| Avanço acelerado |
6/5/4 m/min |
| Precisão de posicionamento |
±0,02 mm |
| Precisão de repetibilidade do posicionamento |
±0,01 mm |
| Velocidade máxima do fuso |
6000 rpm |
| Potência do motor |
2,2 kW |
| Controlo |
CNC G-CODE |
| Peso |
600 kg |
| Dimensões |
2050 x 1600 x 2100 mm |
| Eixo B (inclinação) |
-110° a +30° |
| Eixo C (rotação) |
360° (contínuo) |
| Capacidade de carga da mesa |
até 20 kg |
| Precisão de posicionamento (eixos B/C) |
±0,005 mm |
| Precisão de repetição (eixos B/C) |
±0,003 mm |
Controlos CNC – Siemens e Fanuc
O centro de usinagem MILL 400 de 5 eixos oferece sistemas avançados de controle CNC – OPCIONALMENTE Siemens Sinumerik 808D, Siemens Sinumerik 828D e Fanuc Oi-TF, que garantem precisão, confiabilidade e facilidade de operação:
%20kraw% C4%99diárias/Controladores %20centra% 20obr %C3% B3bczke.jpg" alt="Controladores CNC Siemens e Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />
Siemens Sinumerik 808D
- Interface intuitiva: Fácil de utilizar, ideal para oficinas de menor dimensão e utilizadores iniciantes.
- Fiabilidade: Construção robusta, resistente a condições industriais adversas.
- Económico: Destinado a aplicações básicas de fresagem e torneamento.
Siemens Sinumerik 828D
- Elevada capacidade de processamento: Permite a usinagem dinâmica e o manuseamento de ciclos complexos.
- Integração com CAD/CAM: Facilita a colaboração com software de projeto.
- Funcionalidades avançadas: Otimização das trajetórias da ferramenta e possibilidade de expansão com módulos adicionais.
Fanuc Oi-TF
- Estabilidade: Fiabilidade na produção em série e no funcionamento prolongado.
- Ciclos de torneamento avançados: Ideais para operações de corte de precisão.
- Utilização intuitiva: A interface intuitiva acelera a programação.
Descarregue as instruções do Siemens Sinumerik 828/840
Descarregue as instruções do Siemens Sinumerik 808
Confie na experiência da CORMAK
Com mais de 20 anos de experiência no fornecimento de máquinas industriais, a CORMAK oferece centros de usinagem fiáveis e suporte técnico completo. As nossas máquinas cumprem as normas de segurança europeias, e o serviço profissional de garantia e pós-garantia assegura a continuidade da produção.
- 16 anos de experiência na manutenção de controlos CNC Siemens.
- Em mais de 15 000 m² de área de armazenamento, aguardam cerca de 12 000 máquinas e equipamentos.
- Garantimos um serviço profissional de assistência durante e após o período de garantia.
- Ao escolher a CORMAK, tem a certeza de estar a comprar numa empresa polaca com certificações de segurança europeias.
Peça mais informações ou marque uma apresentação da máquina! Contacte-nos
