A configuração apresentada é a mais escolhida pelos clientes – trata-se de uma opção comprovada e eficaz para a produção em série
Principais características:
-
Suportes dianteiros: 2 unidades em guias lineares, garantindo estabilidade durante a operação de dobragem
-
Regulação dos eixos Y1, Y2: automática
-
Regulação do batente traseiro (eixo X): servoacionamento com encoders
-
Regulação do eixo R: servoacionamento com encoders
-
Regulação automática da flecha de flexão
-
Fixação do punção dupla face: montagem rápida tipo AMADA, permitindo trocas rápidas de ferramentas
As configurações disponíveis são adaptadas às necessidades de produção e ao tipo de peças a trabalhar – a especificação das máquinas é definida individualmente em função da aplicação e dos requisitos tecnológicos.
Parâmetros técnicos
| Espessura máxima da chapa dobrada (S235) |
até 8,0 mm |
| Pressão nominal |
2000 kN |
| Comprimento máximo da chapa dobrada |
6000 mm |
| Profundidade de corte nas vigas (garganta) |
320 mm |
| Curso máximo da viga móvel |
200 mm |
| Altura máxima de abertura |
480 mm |
| Distância entre vigas |
4800 mm |
| Saliência do pára-choques traseiro |
600 mm |
| Potência do motor |
15,0 kW |
| Comprimento |
6100 mm |
| Largura |
1900 mm |
| Altura |
2900 mm |
| Peso |
19 700 kg |
Regulação automática do afastamento dos amortecedores (eixo X) e do eixo R (opcionalmente manual). O eixo R facilita a curvatura de raios maiores, por exemplo, com o sistema de passos.
Opcionalmente, regulação dos dedos nas eixos Z1, Z2, R1, R2, X1, X2 em servomotores.
Para que o resultado da dobragem por etapas seja satisfatório, é necessário efetuar alguns cálculos, que, no entanto, exigem o conhecimento de alguns dos parâmetros mais importantes relacionados com o processo de dobragem – estes são:
- Comprimento do arco – distância entre as extremidades da curva da parte dobrada da chapa, calculada no lado interno da dobra;
- Número de dobras – o número de dobras individuais que deve ser realizado para obter uma chapa dobrada com um determinado raio; quanto maior o número de dobras, menor o ângulo de cada dobra e, consequentemente, mais suave o arco;
- Distância entre as dobras – distância entre as dobras individuais realizadas durante o processo.
Embora todo o processo de dobragem por etapas possa parecer bastante complexo, as máquinas e o software disponíveis na CORMAK já se encontram num nível de sofisticação tal que, em muitos aspetos, substituem completamente o operador.
Compensação automática da flecha de flexão
Garante a manutenção do mesmo ângulo de dobra ao longo de todo o comprimento da dobra - (opcional)
Compensação manual da flecha de flexão (opcional)
Garante a manutenção do mesmo ângulo de curvatura ao longo de todo o comprimento da curvatura - (opcional)
Componentes de alta qualidade:
- Componentes do sistema elétrico das marcas Schneider/Delta/Eaton
Controlo e Funcionalidade:
DELEM DA-58T
- equipado com um ecrã tátil de 10 polegadas, instalado num braço móvel, permitindo liberdade de trabalho em toda a área de trabalho da máquina
- Programabilidade: possibilidade de guardar até 2000 programas, com 30 passos em cada um, o que permite uma adaptação flexível a diferentes tarefas
- Operação Ergonómica: menu intuitivo com abreviaturas em inglês facilita a rápida adaptação ao trabalho
Também estão disponíveis como opção os controladores DELEM DA-53T+2D, DA-66T e DA-69T, ou CYBELEC 12
DA-53T+2D
Ecrã
- tátil TFT LCD de 10,1"
- a cores
Software externo
- licença de estação offline Profile-53TL (criação de sequências de dobragem no PC)
Sistema
- sistema operativo Windows
- processador de 200 MHz
- memória interna de 1 GB
- comandos em polaco
- lógica de controlo que exclui colisões entre os eixos de trabalho
Funcionalidades
- biblioteca de punções e matrizes /30 punções e 60 matrizes/ - biblioteca descritiva e gráfica
- biblioteca de programas com possibilidade de pré-visualização gráfica e catalogação de produtos
- base de materiais /possibilidade de introduzir novos tipos de materiais de dobragem/
- criação do desenho do elemento dobrado no ecrã do controlador /2D/
- criação de um programa de dobragem com base no desenho do produto introduzido /2D/
- trabalho na máquina com a possibilidade de visualização 2D em tempo real da sequência de dobragem
- simulação de dobragem 2D no ecrã com visualização de colisões /simulação de dobragem passo a passo/
- sistema de mensagens de aviso /por exemplo, sobre a ultrapassagem da resistência das ferramentas/
- possibilidade de alterar a ordem de dobragem e modificar passos específicos do programa
- possibilidade de introduzir e guardar correções na memória
- possibilidade de trabalhar no modo manual
- possibilidade de posicionamento manual dos eixos individuais do amortecedor
- lógica de controlo que exclui colisões entre os eixos X, R, Y1 e Y2
- cálculo automático do curso da viga de dobragem
- cálculo automático da força de dobragem em função do tipo de material a dobrar
- cálculo automático da posição do batente
- cálculo automático do raio interno e do desenvolvimento do material
- possibilidade de criar cópias de segurança de produtos e ferramentas
- porta USB
DA-58T
Ecrã
- tátil TFT LCD de 15"
- a cores
Software externo
- licença de estação offline Profile-53TL (criação de sequências de dobragem no PC)
Sistema
- sistema operativo Windows
- processador de 200 MHz
- memória de trabalho 4 MB
- Número máximo de programas: 9999 (máximo de 25 passos)
- número máximo de repetições de um passo: 99
- comandos em polaco
- lógica de controlo que exclui colisões entre os eixos de trabalho
Funcionalidades
- Biblioteca de punções e matrizes /30 punções e 60 matrizes/
- biblioteca descritiva e gráfica
- biblioteca de programas com possibilidade de pré-visualização gráfica e catalogação de produtos
- base de materiais /possibilidade de introduzir novos tipos de materiais de dobragem/
- criação do desenho do elemento dobrado no ecrã do controlador /2D/
- criação de um programa de dobragem com base no desenho do produto introduzido /2D/
- trabalho na máquina com a possibilidade de visualização 2D em tempo real da sequência de dobragem
- simulação de dobragem 2D no ecrã com visualização de colisões /simulação de dobragem passo a passo/
- sistema de mensagens de aviso /por exemplo, sobre a ultrapassagem da resistência das ferramentas/
- possibilidade de alterar a ordem de dobragem e modificar passos específicos do programa possibilidade de introduzir e guardar correções na memória
- possibilidade de trabalhar no modo manual
- possibilidade de posicionamento manual por eixos individuais do amortecedor lógica de controlo que exclui colisões dos eixos X, R, Y1, Y2,
- cálculo automático do curso da viga de dobragem
- cálculo automático da força de dobragem em função do tipo de material a dobrar
- cálculo automático da posição do batente
- cálculo automático do raio interno e do desenvolvimento do material
- possibilidade de criar cópias de segurança de produtos e ferramentas
- porta USB
- possibilidade de criar cópias de segurança de produtos e ferramentas
DA-66T
Ecrã
- tátil TFT LCD de 17”
- a cores
Software externo
- licença de estação LITE T2D (criação de sequências de dobragem no PC)
Sistema
- controlador intuitivo com comandos em polaco
- sistema operativo Windows CE estável
- memória operacional de 64 MB
- número máximo de programas: 1000 /1 GB/
- número máximo de repetições de um passo: 99
Funcionalidades
- criação do desenho do elemento dobrado no ecrã do controlador (2D)
- criação automática do programa de dobragem com base no desenho do produto (2D)
- cálculo automático do curso da viga e da força de dobragem em função do material
- ajuste automático do batente de acordo com o programa de dobragem visualização do processo de dobragem em 3D (simulação da dobragem passo a passo)
- ajuste automático dos dedos do batente atrás do segmento indicado do punção e da matriz
- mensagens de colisão da ferramenta com o material
- mensagens de aviso sobre o excedimento da força de pressão admissível das ferramentas
- possibilidade de alterar a sequência de dobras
- cálculo automático do desenrolamento da chapa
- possibilidade de corrigir etapas específicas do programa
- possibilidade de alterar a ordem de dobragem e corrigir etapas individuais
- possibilidade de controlo manual de cada eixo do batente (botão de navegação)
- possibilidade de trabalhar no modo manual
- base de dados de materiais
- biblioteca de punções e matrizes
- biblioteca de programas com possibilidade de pré-visualização gráfica e catalogação de produtos
- contador de cursos e horas de trabalho
- porta USB
- possibilidade de criar cópias de segurança de produtos e ferramentas
DA-69T
Ecrã
- tátil TFT LCD de 17”
- a cores
Software externo
- licença de estação LITE T3D (criação de sequências de dobragem no PC)
Sistema
- controlador intuitivo com comandos em polaco
- sistema operativo Windows CE estável
- memória operacional de 64 MB
- número máximo de programas: 1000 /1 GB/
- número máximo de repetições de um passo: 99
Funcionalidades
- importação de ficheiros DXF,
- importação de funções 3D para IGES e SAT a partir do programa LITE T3D
- criação do desenho do elemento dobrado no ecrã do controlador (3D)
- criação automática do programa de dobragem com base no desenho do produto (3D)
- cálculo automático do curso da viga e da força de dobragem em função do material
- ajuste automático do batente de acordo com o programa de dobragem
- visualização do processo de dobragem em 3D (simulação da dobragem passo a passo)
CYBELEC 12
Ecrã
- tátil TFT LCD de 12”
- a cores
Sistema
- controlador intuitivo com comandos em polaco
- sistema operativo Windows CE estável
- número máximo de carimbos: 100
- número máximo de carimbos: 100
- Número máximo de programas: 300
- número máximo de repetições de passo: 24
- Número máximo de materiais: 10
Funcionalidades
- Interface HMI intuitiva
- Desenho gráfico do perfil 2D e visualização 3D
- Sequência automática de dobragem
- Máxima precisão de dobragem graças a algoritmos avançados
- Tandem
- Importação de ferramentas.
- Curvatura inicial/final.
- Suporta medição de ângulo.
- Suporta leitor de códigos de barras
- Configurável para a Indústria 4.0
A máquina combina tecnologia avançada com facilidade de utilização, o que a torna a escolha ideal tanto para tarefas manuais de precisão como para trabalho em série eficiente. Componentes de alta qualidade e proteções avançadas garantem fiabilidade e segurança de utilização.
Segurança

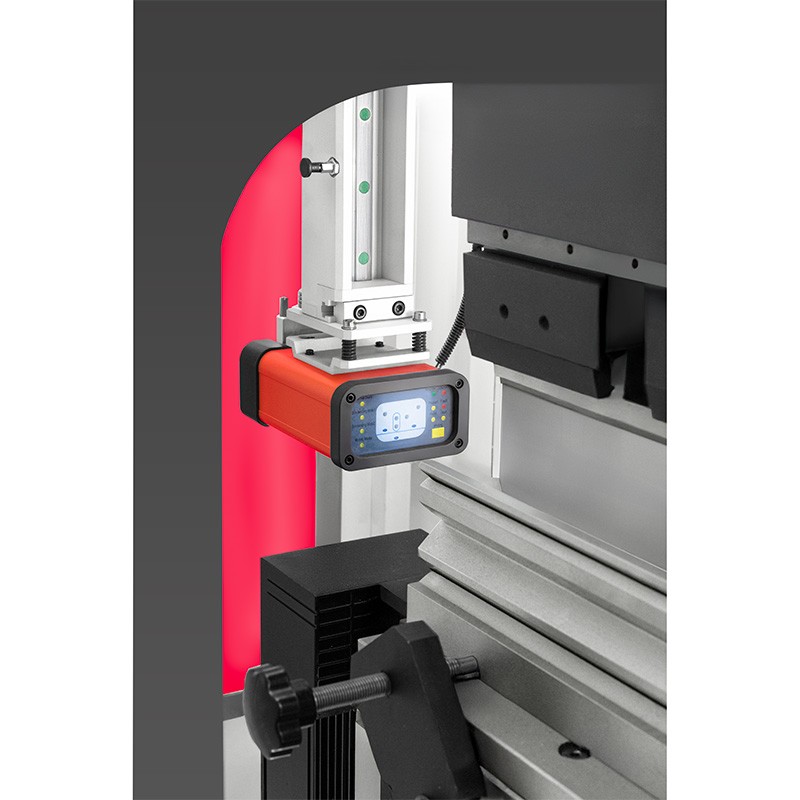

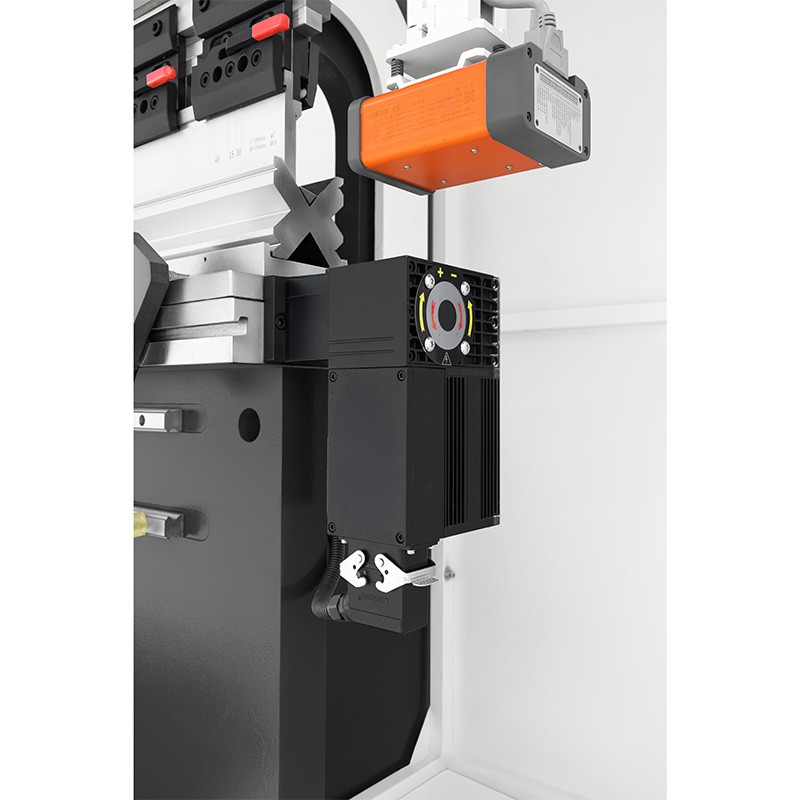

Sistema de segurança a laser
Exclusivamente connosco, de série, um sistema de segurança a laser de primeira classe, que protege o operador e acelera o processo de dobragem em mais do dobro.
Não poupamos na segurança! Ligações hidráulicas de primeira classe e válvulas de segurança concebidas na Polónia.
Cuidado com as pseudo-proteções do tipo portas ou cortinas de luz, pois não estão em conformidade com as normas CE e expõem os trabalhadores a riscos para a saúde. É você, enquanto empregador, que é responsável pela saúde do seu trabalhador!
Proteções de segurança em conformidade com a CE
Ergonomia e comodidades adicionais:
- Controlador móvel num braço articulado
- Iluminação LED: aumenta o conforto e a segurança no trabalho
- Suportes em guias lineares
- Suportes de acompanhamento (opcionais)
Os suportes de acompanhamento nos servomotores permitem a dobragem de chapas de maiores dimensões, que, juntamente com o momento de dobragem, elevam a chapa num ângulo, de modo a que o arco dobrado não se deforme e mantenha o ângulo definido.
▶
