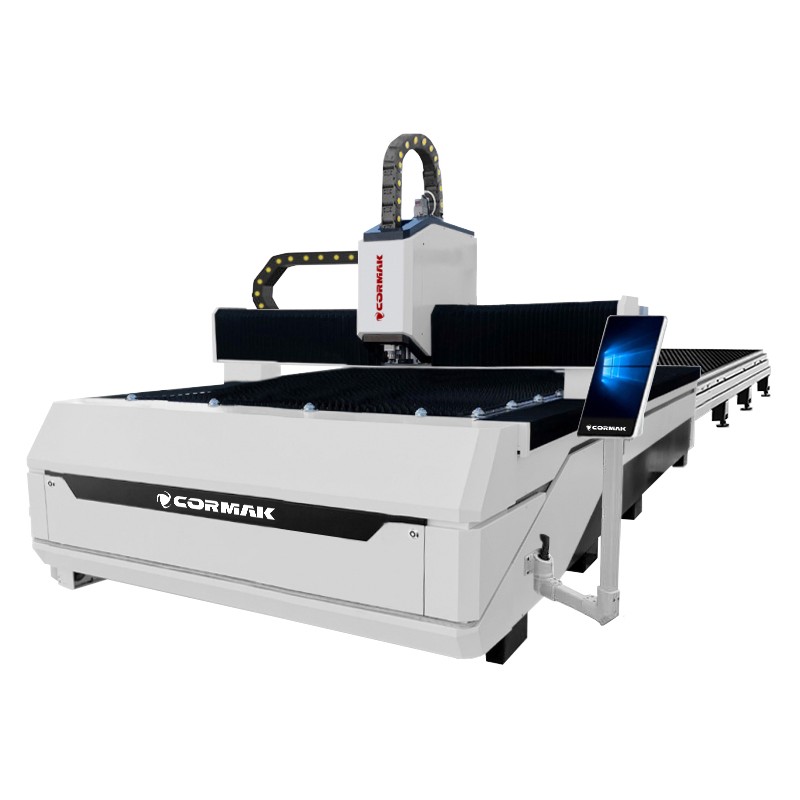

Laser de fibra, com sistema de mesas intercambiáveis. A troca da plataforma demora 15 segundos, pelo que, em poucos instantes, podemos retomar o corte. A cortadora a laser de fibra pode ser equipada com uma fonte de laser de 1 kW a 4 kW. Laser de fibra PROJETADO e MONTADO na POLÓNIA. Configuramos os lasers de acordo com as necessidades individuais do cliente.
As máquinas de corte a laser de fibra óptica são equipamentos modernos que se destacam por inúmeras vantagens. Não só constituem uma alternativa perfeita e muito mais rentável à tecnologia de CO₂, como também possuem, por si só, inúmeras vantagens que permitem aumentar a produção (até 70%) e melhorar a sua qualidade. A tecnologia FIBER permite cortar chapas e outros materiais com espessuras variadas, desde as muito finas até às muito grossas. O comprimento de onda do laser FIBER é de 1,064 micrómetros. Estas características influenciam a intensidade, que é 100 vezes superior à dos equipamentos de CO2 com potência semelhante.
ENTRE AS MAIORES VANTAGENS DO LASER ESTÃO
Laser de fibra
A estrutura do portão deslizante é fabricada em alumínio aeronáutico temperado, moldado com uma força de 4300 toneladas, alcançando uma rigidez incrível. O alumínio aeronáutico tem muitas vantagens: grande rigidez (superior à do ferro fundido), massa reduzida, resistência à corrosão e à oxidação, bem como boa usinabilidade.
O ecrã possui um visor vertical com tempo de resposta rápido, maior contraste, visão mais ampla, baixo consumo de energia e alta resolução. Além disso, caracteriza-se por um alto nível
de brilho e menor coeficiente de reflexão, bem como maior resistência.
A construção da base possui uma estrutura interna semelhante a um favo de mel, feita de vários tubos retangulares soldados. No interior dos tubos encontram-se reforços que aumentam a resistência da base, bem como a rigidez e a estabilidade do trilho de guia, para prevenir eficazmente a sua deformação. Elevada resistência, estabilidade e resistência à tração, garantindo 20 anos de utilização sem deformações.
A mesa de trabalho substituível é composta por uma plataforma superior e uma inferior, cujo movimento e substituição são controlados pelo controlador. A máquina é capaz de realizar a substituição da plataforma em 15 s.
| ESPAÇO DE TRABALHO | 1500x3000 mm |
| POTÊNCIA | 2000 W |
| PRECISÃO DE POSICIONAMENTO REPETÍVEL | ±0,02 mm/m |
| VELOCIDADE MÁXIMA | 40 m/min |
| DIMENSÕES | 4780 x 2350 x 2000 mm |
| ALIMENTAÇÃO | 400 V 50 Hz |
Os parâmetros reais podem variar em função das condições técnicas e dos materiais utilizados.
1. cabeça RAYTOOLS
2. guias lineares: HIWIN
3. rodas dentadas e barras dentadas: YYC
4. servomotores DELTA
5. redutor MOTOREDUCER
6. componentes pneumáticos SMC
7. componentes eletrónicos, tais como contactores, relés e sensores das marcas: Schneider, OMRON, IDEM
8. Programa CypCut
9. Chiller (refrigerador de água): S&A;
10. Estabilizador de tensão TNS
▶
▶
