Características do produto:
O Ucancam V13 PRO é um software profissional para aplicações industriais. Inclui todas as ferramentas necessárias para o design e a usinagem.
É a melhor solução para a criação de modelos 3D, prototipagem rápida e criação de letreiros, escultura em madeira (lareiras por encomenda, painéis de portas), corte de pedra (monumentos, placas comemorativas).
Inclui módulos avançados, CAM e CAD, que permitem criar projetos a partir do zero, edição flexível e acabamento artístico. Trata-se de uma solução avançada e, ao mesmo tempo, fácil de utilizar, aplicada em diversos setores, tais como carpintaria, publicidade, decoração e arte.
Oferece todas as ferramentas necessárias para o acabamento de superfícies em placas de MDF.
O software Ucancam V13 PRO para plotadoras de fresagem é uma solução profissional de CAD e CAM. Possui módulos avançados que permitem criar um projeto do zero, ou seja, desde o desenho até ao G-code final interpretado pela máquina CNC. Permite também a simulação prévia do processamento. A versão mais recente, V13 PRO, inclui:
- Criação de superfícies padrão: plano, esfera, cilindro, cone, elipsóide,
- Criação livre de superfícies
- Edição de superfícies: Arredondamento, alongamento, recorte
- Novas opções: Image to Relief, Standard Relief, Chamfer Relief, Profile Relief, Sweep Relief, Sweep Relief, Interactive Nesting, Relief Sculpt,
- Criação de texturas: Reta, Curvilínea, Onda reta, Onda curvilínea, Textura em leque, Recorte de textura
- Processamento do projeto - Gravação completa de texto e gráficos nas superfícies. Durante a projeção, é possível manter a altura relativa original.
- Usinagem paralela - Tem como objetivo a execução de elementos gerais através da rápida remoção do excesso de material. A usinagem de desbaste procura alcançar a máxima eficiência de corte, tendo em conta a situação real, como a forma da peça em bruto, a forma da peça a ser usinada, os materiais a serem usinados e as condições de usinagem.
- Usinagem de superfície - Permite a criação de movimentos da ferramenta semelhantes à perfuração, com o objetivo de remover rapidamente grandes quantidades de material. Este procedimento constitui uma forma económica de usinagem profunda de núcleos, cavidades, ranhuras profundas e paredes retas ou inclinadas. Trata-se de um procedimento de corte de alta eficiência (HEC). As fresas de penetração transmitem as forças de corte axialmente, minimizando as vibrações e a flexão.
- Acabamento da superfície – a fresagem paralela da superfície faz com que o acabamento seja frequentemente paralelo, utilizando um pino esférico. A trajetória da ferramenta trabalha toda a superfície. A usinagem de corte linear pode ser realizada em qualquer direção e em qualquer ângulo, mas todos os percursos da ferramenta de usinagem de superfície devem ser paralelos.
- Acabamento da superfície – acabamento do contorno O acabamento do contorno pode aumentar a velocidade de usinagem no mesmo plano horizontal, com o eixo Z inalterado. Além disso, um contorno parcial também pode ser realizado através da limitação do alcance e da profundidade da usinagem.
- Simulação de usinagem – Configuração da textura do material.
Permite importar ficheiros: .iges, .stl, .obj
Permite também importar projetos prontos em formatos vetoriais: .dxf, .plt, .ai, .eps e bitmaps: .bmp, .jpg, .tiff, .png.
Módulo CAD:
- Desenho e edição
- Processamento de imagens (obtenção do contorno a cortar)
- Edição de texto
- Desenho de curvas com base em funções
- Criação de texto em modo de correspondência em série
- Duplicação ao longo da curva
- Duplicação circular / retangular
- Transformações artísticas
- Recortar linhas
- Operações lógicas
- Deslocamento de objeto
- Auto-nesting
- Edição de nós
- Relações de posição e forma
- Gestão de camadas
Módulo CAM:
- Módulo CAD:
- Usinagem do perfil
- Diferentes estratégias de entrada da ferramenta no material: rampa, imersão gradual com recuo, entrada pela lateral do material
- Trabalho oscilatório
- Edição do percurso da ferramenta
- Usinagem do perfil ao longo de uma trajetória trocoidal da ferramenta
- Limpeza da superfície: grelha e desvio
- Limpeza trocoidal da superfície
- Gravação 3D
- Usinagem entre linhas
- Perfuração
- Fresagem côncava e convexa
- Usinagem inteligente
- Usinagem prismática
- Usinagem de relevos
- Criação de baixos-relevos a partir de imagens bitmap
- Criação de trajetória da ferramenta entre duas curvas
- Recorte da trajetória da ferramenta
- Transformação artística do percurso da ferramenta
- Gravação em eixo rotativo
- Simulação do programa
Na versão mais recente V13 PRO foram adicionados:
- Foi adicionada a estratégia de percurso adaptativo da ferramenta.
- O pós-processador foi melhorado: suporta fresagem horizontal, ciclo de roscagem e ciclo de perfuração.
- Foi adicionada uma ferramenta de rosqueamento.
- Foram melhoradas as trajetórias de perfuração para o ciclo de perfuração e o ciclo de rosqueamento.
- Exibe a altura de segurança e a altura de penetração durante a geração da trajetória da ferramenta.
- Adicionada a opção «chanfrar» na caixa de diálogo da trajetória da ferramenta «Gravação de cantos 3D».
- Aumentou-se o comprimento do nome do ficheiro UCC para 1024 bytes
- Foi adicionada a opção de fresagem «multicamadas» na caixa de diálogo da trajetória da ferramenta «Linha central».
- Exibe as coordenadas do ponto da ferramenta na caixa de diálogo de simulação do percurso da ferramenta.
- Foi adicionada a estratégia de percurso da ferramenta Chamfer.
- Corrigida a caixa de diálogo da trajetória de corte do modelo esquelético para a trajetória da ferramenta de extrusão complexa.
- Adicionada a opção de definir o ponto inicial no perfil de usinagem.
- Adicionada a transformação: Oreint 2 linhas.
- Adicionada a transformação: escala de 2 pontos.
- Adicionada a restrição de geometria e a restrição de dimensão no nó Bézier.
- O sistema de ajuda do Ucancam foi atualizado.
Requisitos: Qualquer computador com sistema Windows.

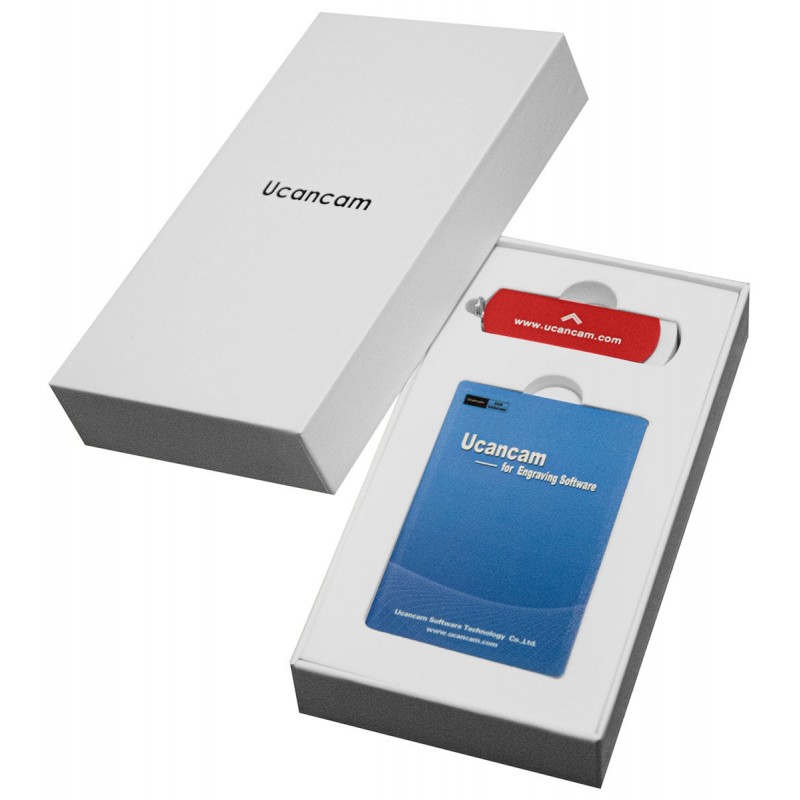

Incluído no pacote:
- chave USB
- pen USB com software
