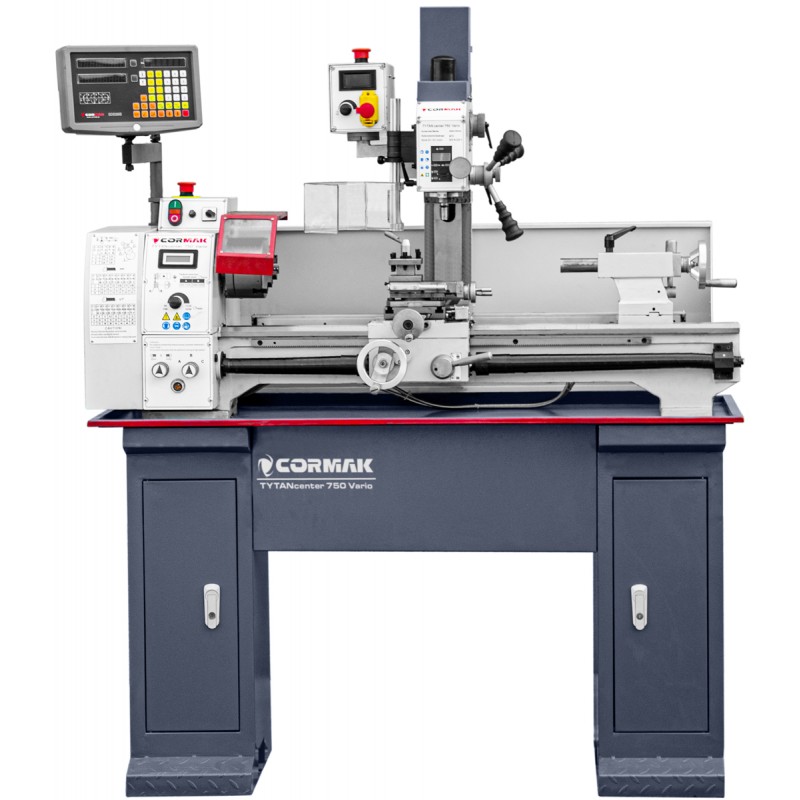

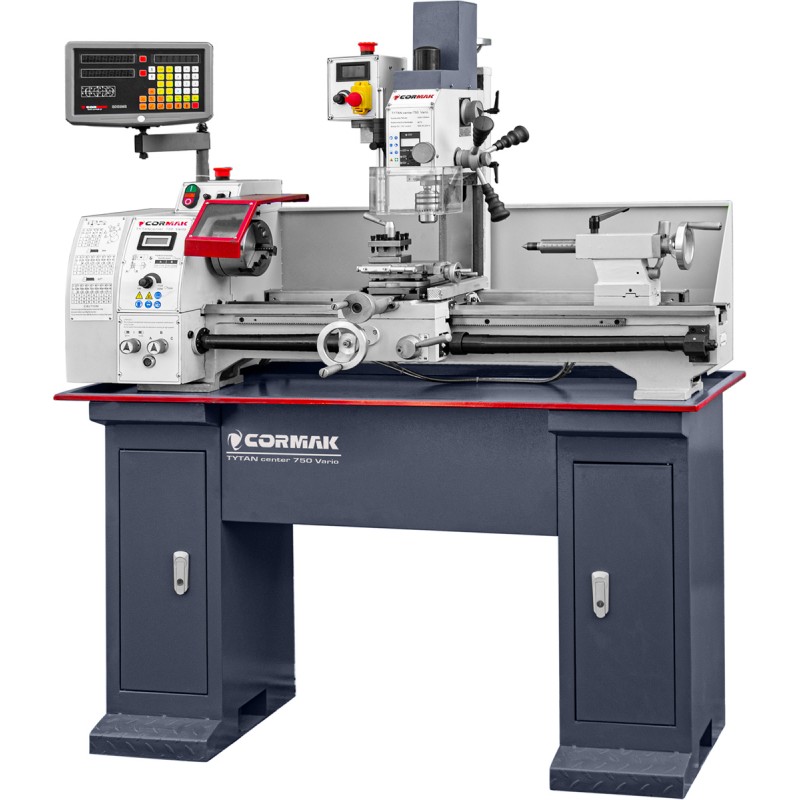

A máquina de torneamento e fresagem TYTAN CENTER 750 Vario é uma combinação de duas máquinas, o que se traduz em comodidade de utilização e economia de espaço na área de trabalho. Possui regulação contínua da rotação do fuso de torneamento e fresagem. Torneamento: 250x750 mm, 0,75 kW/230 V + Fresagem: 0,6 kW/230 V. Executa funções de torneamento: usinagem de superfícies cilíndricas externas e internas, roscagem nessas superfícies, corte de peças semiacabadas. Funções de fresagem: fresagem de ranhuras, perfuração e alargamento de orifícios. É utilizada em pequenas empresas industriais, oficinas, garagens, etc.

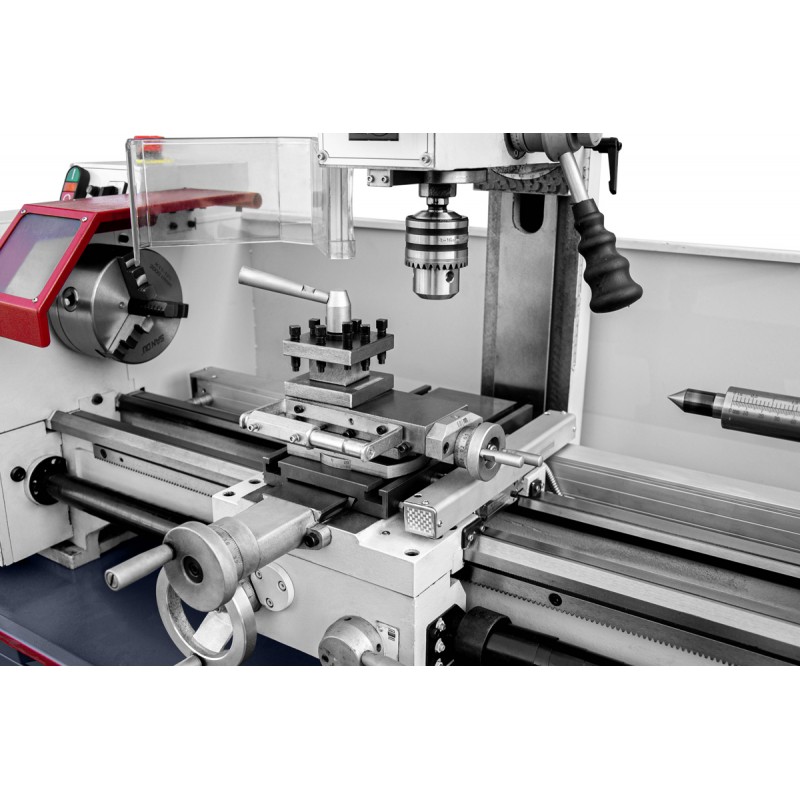

A construção da máquina combina dois equipamentos – um torno e uma fresadora. Cada uma das máquinas possui um motor independente com regulação contínua da velocidade, o que pode reduzir significativamente o tempo de configuração e calibração dos parâmetros. A torneira-fresadora é adequada para a produção de peças com configurações complexas, sem necessidade de reinstalação noutra máquina – o que tem um impacto positivo no tempo de usinagem e produção. A máquina tem ampla aplicação, desde o afiamento de peças, fresagem de ranhuras, até à perfuração de orifícios fora do eixo e sob um ângulo específico.

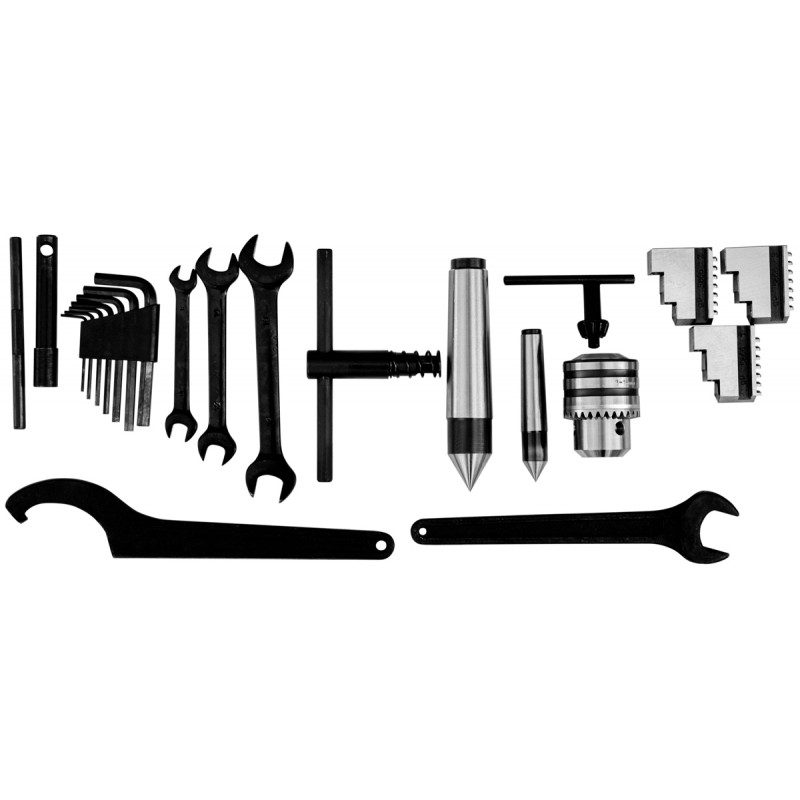

INCLUI UM CONJUNTO DE FACAS 12 x 12 mm (11 unidades) |
 |
| TORNO | |
| Diâmetro de torneamento sobre a base | 250 mm |
| Diâmetro de torneamento acima do suporte | 150 mm |
| Distância entre os garras | 750 mm |
| Largura da base | 135 mm |
| Diâmetro do fuso | 29 mm |
| Cone do fuso | MK4 |
| Regulação da velocidade do fuso | Contínua (2 faixas) |
| Velocidade do fuso | 50-1125 | 100-2250 rpm |
| Número e intervalo de roscas métricas | (18) 0,2-3,5 mm/rev. |
| Número e gama de roscas em polegadas | (21) 8-56 roscas/polegada |
| Número e intervalo de avanços longitudinais | (6) 0,07-0,4 mm/rev. |
| Intervalo de deslocamento das corrediças superiores | 70 mm |
| Intervalo de deslocamento transversal | 130 mm |
| Intervalo de deslocamento longitudinal | 630 mm |
| Diâmetro da bucha do cavalo | 30 mm |
| Extensão do casquilho do cavalo | 70 mm |
| Cone do cono | MK2 |
| Tamanho do mandril | 125 mm |
| Potência do motor / tensão de alimentação S1/S6 | 0,75/0,9 kW / 230 V |
| Dimensões da ferramenta | 12 x 12 mm |

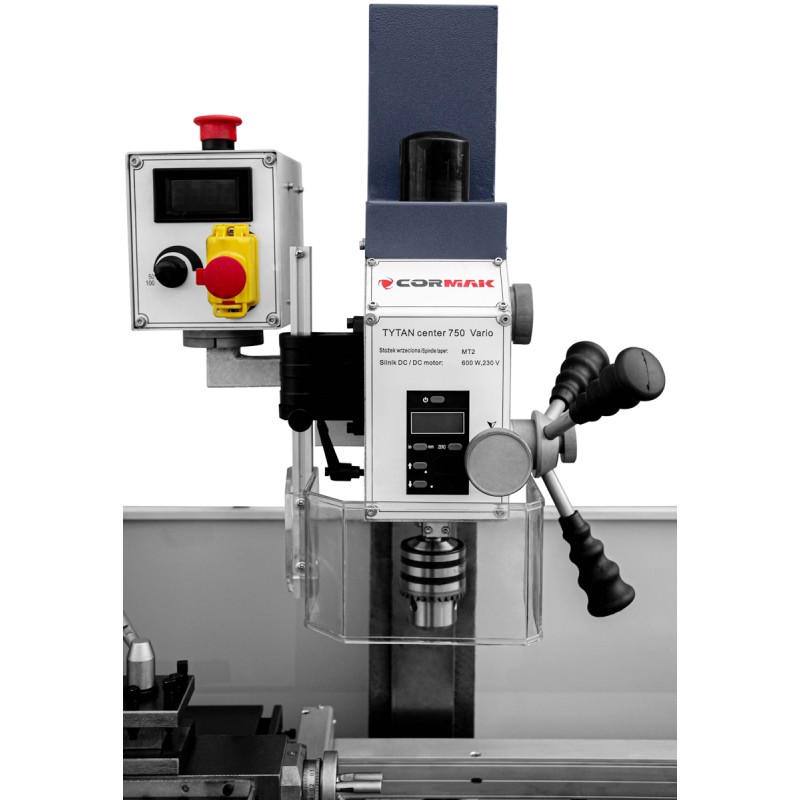

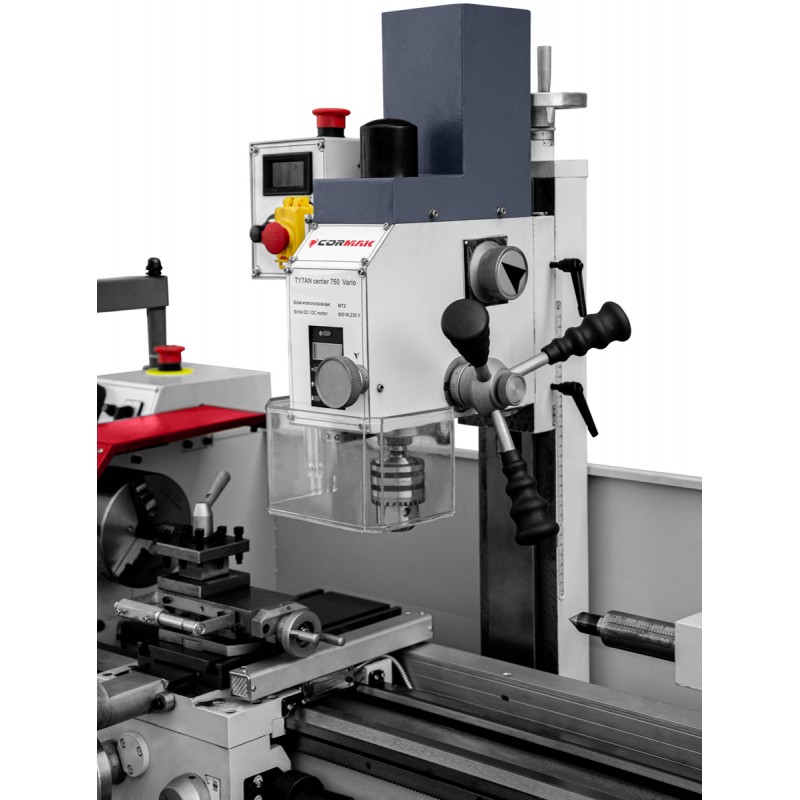

| FRESADORA | |
| Diâmetro máximo de perfuração | 13 mm |
| Diâmetro máximo da fresa de dedo | 13 mm |
| Diâmetro máximo da fresa de topo | 50 mm |
| Cone do fuso | MK2 |
| Extensão do mandril do fuso | 50 mm |
| Distância entre a ponta do fuso e a mesa | 43 - 250 mm |
| Distância do eixo do fuso à coluna | 170 mm |
| Rotação da cabeça | +/-90° |
| Intervalo de velocidade do fuso | 50 - 2250 rpm |
| Dimensão e número de ranhuras em T | 8 mm/2 |
| Potência do motor / tensão de alimentação | 0,6 kW / 230 V |
| PARÂMETROS GERAIS | |
| Dimensões CxLxA | 1350 x 580 x 1630 mm |
| Peso | 230 kg |
|
|
|
|
|
|
