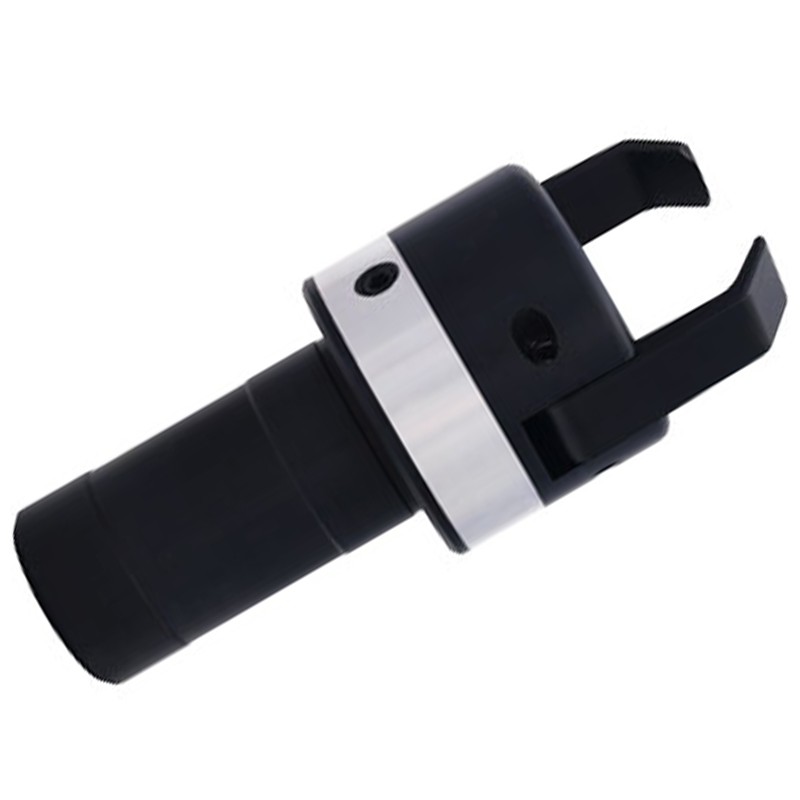

Pinça de alimentação de barras GC-50-5/42 - W20

Alimentador mecânico de barras, pinça para utilização em tornos a controlo numérico (CNC). Foi desenvolvido com base na nossa própria experiência e fabricado na íntegra na nossa empresa com materiais polacos, o que garante um funcionamento sem falhas durante muitos anos. Inicialmente, foi concebido e produzido para uso próprio, com o objetivo de automatizar as operações e reduzir o tempo de produção das peças; atualmente, muitas empresas parceiras utilizam a nossa solução.

Vantagens do pinça para barras GC-50-5/42

• todos os componentes são fabricados na nossa empresa utilizando máquinas e tecnologias modernas, por trabalhadores POLACOS sob rigoroso controlo de qualidade,
• as garras são submetidas a um tratamento térmico profissional, o que prolonga a sua vida útil!
• A pinça aumenta a eficiência do torno e reduz significativamente o tempo de retirada e posicionamento do material na posição correta!
• É totalmente autónomo, não requer acessórios adicionais como água, líquido de arrefecimento, ar, etc.
• O parafuso de regulação permite a configuração imediata para o diâmetro necessário em poucos segundos.

A nossa pinça é a solução ideal para todas as fábricas que trabalham com tornos CNC que não estão equipados com um alimentador automático de barras, por exemplo, devido ao elevado custo de aquisição ou às dimensões consideráveis.

Gama de barras extraídas: 5-42 mm.

Vida útil das garras do grampo GC-50-5/42

De 50 000 a 500 000 unidades, dependendo do tipo de material a trabalhar e da superfície da barra (laminada, trefilada). É possível adquirir garras adicionais a qualquer momento, em caso de desgaste ou colisão.

Qual é a repetibilidade das saídas da barra pela pinça?

Inferior a 0,1 mm.

Como programar corretamente o torno para utilizar o pinça?

1. Selecionar o revólver no qual a pinça está montada.

2. Posicionamento no eixo Z ..........

3. Avançar no eixo X sobre o material para agarrar a barra.

4. Libertação das garras do mandril.

5. Intervalo de tempo para a abertura das garras (de 0,1 s a 1 s).

6. Puxar a barra no eixo Z de acordo com as instruções do programa.

7. Apertar as garras no mandril.

8. Intervalo de tempo para fechar as garras (de 0,1 s a 1 s).

9. Saída do material no eixo X.

10. Regresso ao ponto zero e continuação da produção.

Exemplo de programa

N01 T0404 M5 (ALIMENTADOR)

N02 G0 X80 Z-25

N03 G0 X0

N04 M84 (abertura das garras)

N05 G04 F0,5 (pausa para abertura das garras)

N06 G0 Z0

N07 M83 (fecho das mandíbulas)

N08 G04 F0,5 (intervalo de tempo para o fecho das mandíbulas)

N09 G0 X80

N10 G0 X450 Z10

N11 M02

Como ajustar corretamente a distância entre as garras do manipulador?

A distância é ajustada com uma chave Allen, rodando o parafuso para a esquerda ou para a direita, após desbloquear previamente o parafuso de contrapressão. A distância deve ser 0,5-1 mm menor do que o diâmetro da barra (dependendo do tipo e do peso do material). A utilização de material elástico na produção das garras permite uma forte compressão do material.
