O rotador de soldadura, também conhecido como rotador de soldadura, permite a rotação controlada de tubos, reservatórios, mangas e outras peças cilíndricas. Facilita a orientação da soldadura numa posição conveniente, contribui para a repetibilidade do processo e reduz a necessidade de deslocar manualmente peças pesadas.

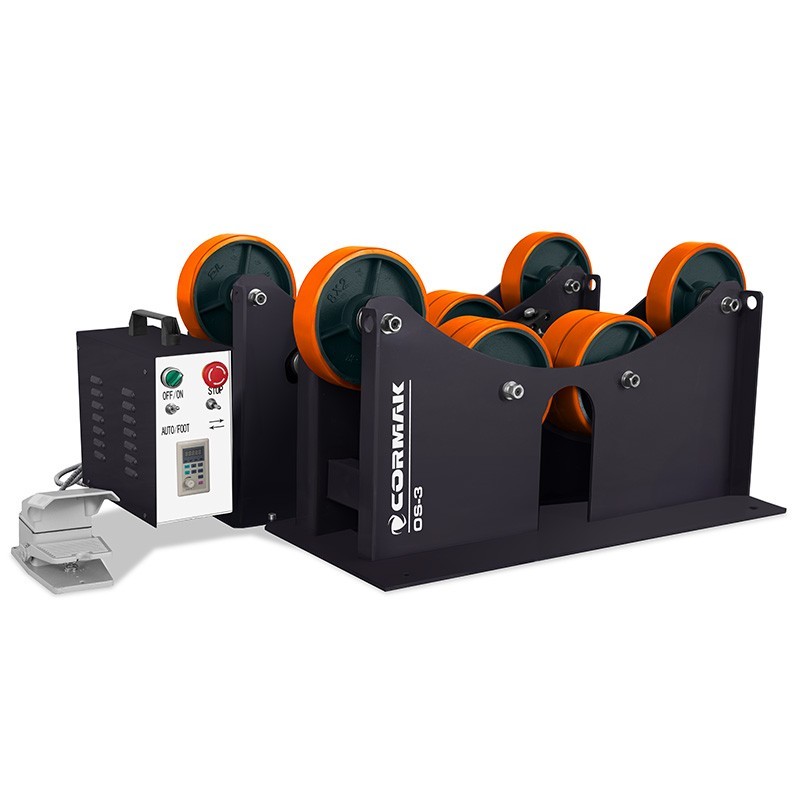

Girador de soldadura: acionamento, roletes e controlo – o que é essencial?
O rotador de soldadura, também conhecido como rotador de soldadura, permite a rotação controlada de tubos, reservatórios, mangas e outras peças cilíndricas. Facilita a orientação da soldadura numa posição conveniente, promove a repetibilidade do processo e reduz a necessidade de reposicionar manualmente peças pesadas.
Na escolha, não é apenas a capacidade de carga indicada no catálogo que importa. São igualmente importantes: o diâmetro da peça, a distribuição do peso, o centro de gravidade, o binário de acionamento, o material dos roletes, a estabilidade da rotação a baixa velocidade e a ergonomia do comando.
O que é um rotador de soldadura?
Um rotador de soldadura é um dispositivo no qual a peça de trabalho assenta sobre um conjunto de rolos. A secção motriz imprime movimento rotativo à peça, enquanto a secção passiva proporciona um apoio adicional. Desta forma, o soldador pode realizar uma soldadura circunferencial numa posição de trabalho mais estável, em vez de ter de rodar ou levantar repetidamente a peça.
Os rotadores são utilizados em:
- soldadura de tubos, conexões e buchas;
- produção de reservatórios, invólucros e permutadores de calor;
- soldaduras circunferenciais em estruturas de aço;
- estações semiautomáticas e robotizadas;
- trabalhos para as indústrias energética, de processos e mecânica.
O suporte giratório não substitui a preparação adequada da peça, o equipamento de fixação nem a avaliação de riscos. Deve garantir um apoio estável e um movimento controlado durante o trabalho.
O acionamento do suporte giratório – a chave para a precisão e a eficiência
O acionamento é responsável pela fluidez da rotação, pela manutenção da velocidade e pela estabilidade de funcionamento sob carga variável. Não se deve avaliá-lo exclusivamente pela potência do motor. São também importantes a relação de transmissão, o binário, a regulação e o ciclo de funcionamento previsto.
Acionamento elétrico
O acionamento elétrico é padrão na maioria dos rotadores industriais. Um motor com redutor bem selecionado permite manter o funcionamento na gama de velocidades exigida.
Inversor
O inversor assegura uma regulação suave da rotação. É particularmente útil em soldaduras que exigem um movimento lento e estável, como a soldadura TIG, e quando um único rotador processa peças com diâmetros e pesos diferentes.
Servoacionamento
Os servomotores são utilizados em estações avançadas, onde é necessária uma sincronização precisa com o robô ou com outros equipamentos. Exigem uma integração adequada do controlo e das proteções de toda a célula de trabalho.
Parâmetros mais importantes do acionamento
- gama de velocidades – adaptada à tecnologia de soldadura e ao diâmetro da peça;
- estabilidade a baixas rotações – importante para soldaduras de precisão;
- binário – selecionado em função da massa, do diâmetro, do centro de gravidade e dos resistências ao movimento;
- ciclo de trabalho – em conformidade com o tempo de trabalho real e a documentação do fabricante;
- proteção contra sobrecarga – útil para proteger o sistema de acionamento.
Não existe uma reserva de potência universal para todas as aplicações. A seleção da capacidade de carga e do binário deve ter em conta a distribuição real da carga, e não apenas a massa da peça.
Rolos do rotador – um pilar subestimado da estabilidade
Os rolos são responsáveis pelo apoio, guiamento e transmissão do movimento ao elemento giratório. Um material inadequado dos rolos, um espaçamento demasiado pequeno ou um diâmetro inadequado podem causar deslizamento, rotação irregular e danos na superfície.
Rolos de aço
São adequados para aplicações pesadas, onde a resistência à carga e ao desgaste é fundamental. No entanto, é necessário avaliar se o contacto da aço com a peça não deixará marcas na sua superfície.
Rolos de poliuretano
Podem reduzir o risco de marcas na superfície e garantir uma boa aderência. A sua seleção deve ter em conta a temperatura, a capacidade de carga, as escamas de soldadura e o ambiente de trabalho.
Rolos revestidos a borracha
Constituem uma solução intermédia entre a aderência e a proteção da superfície. Vale a pena verificar a sua resistência à temperatura, aos óleos, aos refrigerantes e a outras substâncias presentes no local de trabalho.
O que verificar?
- o ajuste do espaçamento para diferentes diâmetros de tubos e reservatórios;
- a capacidade de carga de todo o conjunto de rolos e a distribuição real do peso;
- o diâmetro dos roletes, que influencia a estabilidade do apoio;
- aderência: se for insuficiente, provoca deslizamento; se for excessiva, sobrecarrega o sistema de acionamento;
- o estado da superfície dos rolos, uma vez que a sujidade e o desgaste prejudicam a fluidez da rotação.
No caso de peças pintadas, polidas ou em aço inoxidável, é aconselhável realizar um teste numa peça representativa antes de iniciar a produção.
Comando – ergonomia e controlo total
O sistema de controlo influencia a facilidade de trabalho do operador e a capacidade de conduzir o processo com precisão. Um bom sistema de controlo deve ser intuitivo, acessível e adaptado ao modo de trabalho na estação de trabalho.
Funções básicas
- regulação contínua da velocidade;
- arranque e paragem;
- mudança do sentido de rotação;
- sinalização clara do estado do equipamento;
- funções de segurança previstas para o respetivo posto de trabalho.
Comando de pé
O pedal pode facilitar o trabalho quando o soldador manobra simultaneamente a pinça e controla a peça. A sua localização deve ser ergonómica e protegida contra o acionamento acidental.
Programação de ciclos
Na produção em série, são úteis a memória de configurações, a programação de ciclos ou a comunicação com outros equipamentos. Aumentam a repetibilidade, desde que o programa seja corretamente configurado e verificado antes do início do trabalho.
Ergonomia
O painel de controlo deve limitar os movimentos desnecessários do operador, ser de fácil leitura e estar protegido contra salpicos e danos mecânicos.
Girador de soldadura e automatização da produção
Na produção em série, o rotador pode funcionar em conjunto com um robô de soldadura, uma fonte de soldadura, um alimentador de fio, um posicionador ou um controlo PLC. Esta integração permite parâmetros de rotação repetíveis e a sincronização do movimento da peça com a soldadura.
A automatização pode ajudar a:
- manter uma velocidade e um sentido de rotação repetíveis;
- executar ciclos programados;
- sincronizar com o processo de soldadura;
- uma melhor utilização do tempo do operador;
- estabilizar a qualidade em peças repetitivas.
No entanto, não elimina a necessidade de uma preparação adequada da peça, do controlo dos parâmetros, das inspeções e do cumprimento das normas de segurança.
Como escolher um girador adequado para a sua empresa?
Passo 1: Determine os parâmetros da peça
Tenha em conta a massa mínima e máxima, o diâmetro, o comprimento, a forma, o centro de gravidade e o tipo de superfície. No caso de peças irregulares, verifique se o apoio nos rolos será suficiente.
Passo 2: Escolha a capacidade de carga
Compare os parâmetros da peça com a documentação do fabricante, tendo em conta a distribuição real da carga. No caso de reservatórios longos ou pesados, poderá ser necessário utilizar mais conjuntos de rolos ou um sistema de acionamento e passivo.
Passo 3: Escolha o material dos roletes
Selecione-o de acordo com a carga, o diâmetro, a aderência necessária e a suscetibilidade da superfície a danos. Verifique também a amplitude de regulação do espaçamento.
Passo 4: Verifique o sistema de acionamento
Verifique o binário, a gama de rotações, a estabilidade a baixa velocidade, o ciclo de funcionamento, a alimentação e a disponibilidade de assistência técnica. No caso de se planear a automatização, certifique-se de que o sistema de controlo permite a integração necessária.
Passo 5: Avalie o sistema de controlo e a segurança
Determine se o controlo manual é suficiente ou se será necessário um pedal, memória de configurações, controlo externo ou sincronização com um robô. Tenha em conta a proteção das zonas móveis e as regras de utilização segura.
Elementos essenciais da plataforma giratória – comparação
| Elemento | O que influencia | O que verificar antes da compra |
|---|---|---|
| Acionamento | Suavidade, binário e estabilidade de rotação | Gama de velocidades, binário, ciclo de funcionamento, inversor ou servo |
| Rolos | Apoio, aderência e proteção da superfície | Material, diâmetro, espaçamento, capacidade de carga e estado da superfície |
| Controlo | Ergonomia, precisão e segurança no trabalho | Regulação da velocidade, direção, pedal, programas e integração |
| Construção | Estabilidade da bancada | Assentamento, posicionamento da peça, acesso para manutenção e proteções |
Erros mais comuns na aquisição de um girador
- escolha do equipamento exclusivamente com base na capacidade de carga indicada no catálogo;
- não ter em conta o diâmetro, o comprimento e o centro de gravidade da peça;
- falta de análise do material dos rolos e das condições de funcionamento dos mesmos;
- falta de regulação contínua da velocidade em processos que exigem um movimento estável;
- subestimar as necessidades relacionadas com a produção em série e a automatização;
- ausência de um plano de manutenção e de acesso a peças de desgaste;
- omissão das medidas de segurança e das regras de utilização segura da estação de trabalho.
FAQ – perguntas mais frequentes
O rotador de soldadura é necessário?
Não em todos os processos, mas na soldadura de peças cilíndricas pode facilitar significativamente a manutenção de uma posição confortável, de uma velocidade constante e de um traçado repetitivo da costura.
Que capacidade de carga escolher?
A escolha deve ter em conta a massa, o diâmetro, o comprimento, o centro de gravidade e a distribuição da carga. O ideal é basear-se na documentação do fabricante e na análise da aplicação específica.
Vale a pena investir na automatização?
A automatização é particularmente útil em séries repetitivas e estações de trabalho integradas. A sua pertinência depende do volume de produção, do número de variantes das peças e da qualidade exigida.
Quais são os melhores roletes?
Não existe uma solução única para todos os casos. Os roletes de aço são adequados para aplicações pesadas, enquanto os de poliuretano ou revestidos a borracha podem ser vantajosos quando a proteção da superfície é importante. A escolha final depende da carga, da temperatura, da aderência e do material da peça.
Resumo
Num rotador de soldadura, há três aspetos fundamentais: o acionamento, que garante uma rotação suave e estável; os roletes, responsáveis pelo apoio seguro da peça; e o sistema de controlo, que proporciona ao operador um controlo efetivo sobre o processo.
A melhor escolha resulta da análise de peças específicas, da tecnologia de soldadura, da carga prevista e das necessidades de automatização. Um rotador corretamente selecionado pode contribuir para a qualidade das soldaduras, a ergonomia e a repetibilidade do processo, desde que seja implementado de forma adequada e operado com segurança.
