Como abrir uma vala para um cabo elétrico?

A execução de uma instalação elétrica subterrânea exige não apenas um cabo adequado e proteções corretamente projetadas, mas também uma preparação correta do percurso. A vala para o cabo elétrico deve ter largura, profundidade e traçado adequados, e o método de escavação deve ser adaptado ao terreno, comprimento da instalação e requisitos técnicos do projeto.

Em pequenos troços de uma propriedade podem ser suficientes ferramentas manuais. Quando é necessário executar dezenas ou centenas de metros de vala estreita, o trabalho manual torna-se muito demorado. Nesses casos são úteis as máquinas para trabalhos de terraplanagem e, em especial, os abre-valas de corrente.

De que depende o método de escavação?

Antes de começar é necessário definir corretamente o percurso. São importantes o tipo de terreno, o comprimento, o traçado previsto e a profundidade definida pelo projeto e pelos requisitos técnicos aplicáveis.

Não existe uma única profundidade universal para todas as instalações elétricas. Os requisitos podem variar de acordo com o tipo de cabo, tensão, local, proteção mecânica, condições locais e documentação do projeto. Antes da escavação devem ser consultados o projeto, as indicações do fabricante e as normas ou regulamentos aplicáveis.

O terreno também influencia o trabalho. Terra de jardim, argila ou solo moderadamente compactado são geralmente mais fáceis de trabalhar do que solos muito duros, pedregosos ou com muitas raízes.

Antes de começar devem igualmente ser identificadas as infraestruturas existentes: eletricidade, água, esgotos, gás, fibra ótica, telecomunicações e rega.

Como abrir uma vala para cabo?

O método depende principalmente do comprimento e do tipo de solo. Num troço curto podem ser utilizadas pá, enxada e picareta. É um método simples, mas torna-se lento quando é necessário manter dimensões uniformes ao longo de muitos metros.

Antes do trabalho deve ser marcado claramente o percurso com corda, tinta ou outro sistema visível. Isto facilita manter a direção correta.

A sequência típica inclui:

• definir o percurso do cabo,
• verificar infraestruturas subterrâneas existentes,
• remover obstáculos da superfície,
• executar a vala de acordo com o projeto,
• preparar o fundo,
• instalar o cabo segundo os requisitos técnicos,
• executar as proteções e sinalizações previstas,
• aterro e compactação corretos.

O fundo deve estar nivelado e sem pedras afiadas ou objetos capazes de danificar o cabo. Se o projeto exigir cama de areia ou outra proteção, deve ser executada de acordo com a documentação.

A terra escavada também deve ser gerida corretamente. Se for utilizada posteriormente no aterro, é conveniente não a misturar com entulho, pedras grandes ou resíduos.

Escavação manual ou mecanizada?

A escavação manual é adequada para troços curtos, acessos limitados ou zonas com muitas infraestruturas. Permite trabalhar com maior cautela, mas é lenta e exigente em grandes distâncias.

Em percursos longos a mecanização é normalmente muito mais eficiente. Uma máquina adequada consegue executar uma vala estreita mais depressa e reduzir o volume de terra escavado.

A escavação mecanizada é utilizada em:

• cabos elétricos,
• telecomunicações e fibra ótica,
• iluminação exterior,
• sistemas de vigilância e automação,
• rega e instalações de jardim,
• condutas técnicas em áreas industriais,
• valas lineares longas e relativamente estreitas.

Abre-valas de corrente para valas estreitas

Para valas longas e estreitas são particularmente adequados os abre-valas de corrente. Utilizam uma barra-guia com corrente móvel e dentes que penetram no terreno, desprendem o material e o transportam para fora da vala.

Este sistema permite uma largura mais uniforme do que uma escavadora com balde e reduz a quantidade de terra movimentada.

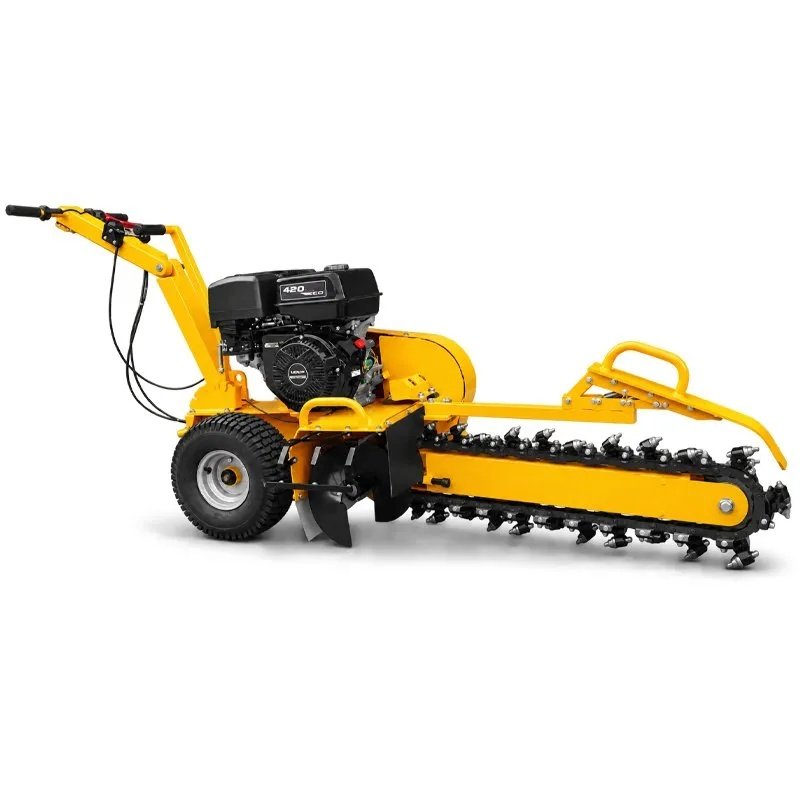

Um exemplo é o CORMAK GF1500, que executa uma vala com 100 mm de largura e profundidades de trabalho de 150, 300, 450 ou 600 mm. Estes valores representam a capacidade da máquina e não a profundidade regulamentar para um cabo específico.

Na escolha devem ser avaliados profundidade, largura, construção da corrente, dentes e condições do terreno. Mais informação está disponível no artigo „Abre-valas de corrente – para que serve e quando vale a pena escolher?”.

Como abrir rapidamente uma vala?

Em percursos de dezenas ou centenas de metros a produtividade torna-se um fator essencial. A maior poupança de tempo resulta normalmente da redução do trabalho manual e de uma geometria mais uniforme.

O abre-valas pode avançar continuamente ao longo do percurso marcado. A corrente desprende o terreno e remove-o simultaneamente da vala.

A produtividade real depende das condições. Pedras, raízes, solo duro, inclinações e obstáculos podem reduzir significativamente a velocidade.

A preparação também é importante: percurso marcado, obstáculos removidos, acesso livre e zona definida para a terra escavada podem acelerar bastante os trabalhos.

Segurança e infraestruturas subterrâneas existentes

O passo mais importante antes da escavação é verificar as infraestruturas subterrâneas existentes. Danificar um cabo elétrico, tubagem de gás, água ou fibra ótica pode criar perigos graves e custos elevados.

A documentação existente deve ser analisada e, se necessário, a localização confirmada no terreno através de métodos adequados. Junto de infraestruturas conhecidas pode ser necessário fazer uma escavação manual cuidadosa.

Durante a utilização do abre-valas devem ser seguidas as instruções do fabricante e respeitada a zona de segurança. Mãos e roupa devem manter-se afastadas da corrente em movimento e outras pessoas devem permanecer fora da zona de trabalho.

A instalação elétrica deve ser executada segundo projeto por pessoal devidamente qualificado. A escavação é apenas uma etapa e não substitui a correta seleção do cabo, proteções elétricas e inspeção final.

Custos da escavação

O custo depende de muito mais do que o comprimento. Tipo de solo, profundidade, largura, acesso, transporte, tempo do operador, preparação, aterro e recuperação final devem ser considerados.

Num troço muito curto, o trabalho manual pode ser economicamente adequado porque evita o transporte e preparação da máquina. Em percursos maiores, porém, as horas de trabalho aumentam rapidamente.

Em valas longas, o abre-valas pode reduzir tanto o tempo como o volume de terra movimentada. Uma vala estreita significa menos material a escavar, armazenar e recolocar.

Por isso, a comparação económica deve incluir todo o processo e não apenas o preço por hora da máquina. Mão de obra, volume de terra, aterro e recuperação da superfície também têm impacto significativo.

Resumo

Como abrir uma vala para um cabo elétrico? Em troços curtos podem ser suficientes ferramentas manuais. Em percursos longos, um abre-valas de corrente é normalmente muito mais produtivo.

A profundidade, largura e preparação da vala devem resultar do projeto, das condições do terreno e dos requisitos técnicos aplicáveis. Os parâmetros da máquina não substituem essas exigências.

A correta definição do percurso e a verificação das infraestruturas subterrâneas são fundamentais. Um método bem escolhido reduz tempo de trabalho, quantidade de terra movimentada e trabalhos posteriores de recuperação.
