Máquina de entalhar ou fresadora para rasgos de chaveta?
Os rasgos de chaveta permitem transmitir binário entre um veio e uma roda dentada, uma polia, um acoplamento ou um cubo nele montado. A precisão de fabrico influencia o ajuste da chaveta, a distribuição das cargas e a duração da ligação. São importantes tanto a largura e profundidade do rasgo como a sua posição relativamente ao eixo e às superfícies de referência.
Os rasgos podem ser produzidos com máquinas de entalhar e fresadoras, entre outros processos. A máquina de entalhar é especialmente útil para rasgos interiores em furos, enquanto a fresadora costuma ser mais produtiva em rasgos exteriores nos veios. A escolha depende da geometria da peça, da dimensão da série e da precisão exigida.
Índice
- Como funciona uma máquina de entalhar?
- Porque é indicada para rasgos interiores?
- Quando é melhor a fresadora?
- Precisão e qualidade do rasgo
- Entalhamento e brochagem
- Comparação dos processos
- Como escolher a máquina?
- Resumo

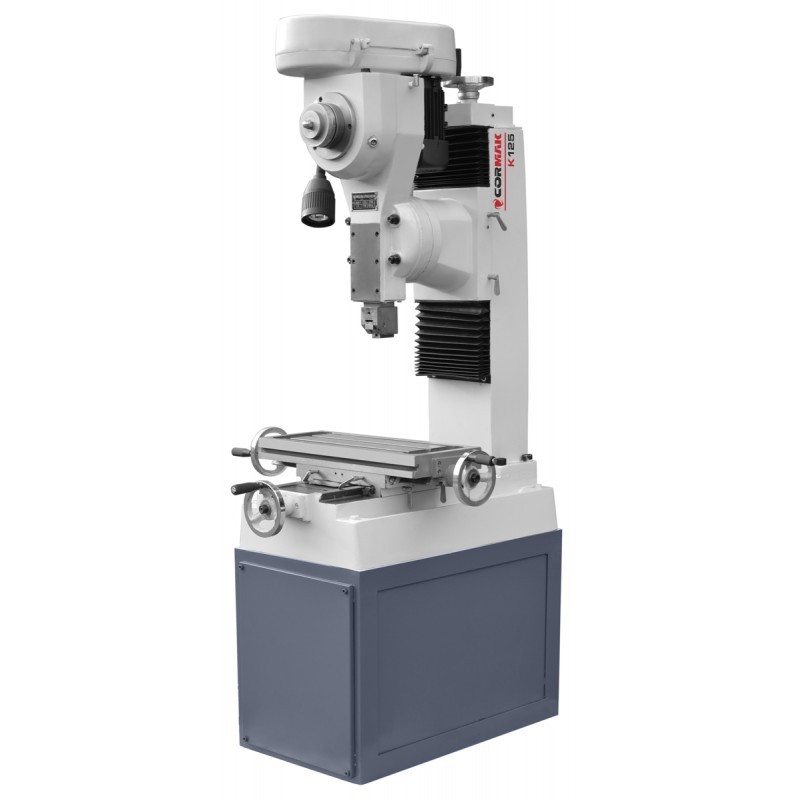

Como funciona uma máquina de entalhar?
A máquina de entalhar remove material através de uma ferramenta de corte com movimento retilíneo alternativo. Durante o curso de trabalho, a aresta retira uma camada fina; passagens sucessivas aumentam gradualmente a profundidade do rasgo. O avanço e a posição da ferramenta ajustam-se ao material, largura do rasgo e construção da máquina.
A principal vantagem é o acesso às superfícies interiores. Uma ferramenta adequada pode entrar no furo de uma bucha, um cubo, uma polia ou uma roda dentada e executar um rasgo retilíneo sem dividir o componente. As máquinas de entalhar metal CORMAK são especialmente úteis para fabricar e recuperar:
- rodas dentadas e polias,
- buchas e cubos,
- componentes de acoplamentos,
- peças de transmissões mecânicas,
- componentes de máquinas com rasgos interiores,
- determinados estriados e perfis interiores, com ferramentas adequadas.
São particularmente úteis em ferramentarias, oficinas de manutenção e produção unitária ou de pequenas séries de peças especiais.
Porque é indicada para rasgos interiores?
Maquinar um rasgo dentro de um furo é mais difícil do que numa superfície exterior acessível. Uma fresa normal nem sempre alcança a parede interna, sobretudo em furos compridos ou de pequeno diâmetro. A máquina de entalhar guia a ferramenta ao longo dessa parede, desde que o diâmetro, o curso e o espaço para o movimento e a saída da ferramenta sejam suficientes.
O operador posiciona a peça, escolhe a ferramenta de acordo com a largura e aumenta gradualmente a profundidade de corte. Mudar de dimensão pode exigir essencialmente outra ferramenta e novos ajustes, sem comprar uma brocha específica. Isto é útil na recuperação de máquinas antigas e em encomendas de dimensões variáveis.
Os rasgos cegos constituem uma limitação: exigem espaço para a saída da ferramenta ou uma técnica adaptada. Nem todos os furos fechados são trabalháveis numa máquina convencional. O entalhamento é normalmente mais lento do que a fresagem de superfícies exteriores acessíveis, mas pode reduzir os custos de ferramentas em pequenas séries.
Quando é melhor a fresadora?
As fresadoras para metal são especialmente indicadas para rasgos exteriores em veios, eixos e outras superfícies facilmente acessíveis. A fresa rotativa retira material continuamente e, por isso, costuma proporcionar maior produtividade neste tipo de trabalho.
Utilizam-se fresas de topo e de disco, selecionadas em função da largura, comprimento, profundidade, forma do rasgo e material. Batentes, aparelhos divisores, fixação correta e controlo CNC podem melhorar a repetibilidade. As fresadoras universais são adequadas a oficinas com trabalhos variados.
A fresadora é indicada para:
- rasgos de chaveta em veios,
- superfícies abertas e acessíveis,
- produção em série,
- rasgos com comprimentos diferentes,
- ranhuras em T e de guia,
- peças que exigem várias operações numa única fixação.
A versatilidade é uma vantagem importante: com equipamento adequado, a mesma máquina trabalha planos, degraus e cavidades. Para combinar furação e fresagem, vale a pena comparar as fresadoras-perfuradoras CORMAK.
Precisão e qualidade do rasgo
Ambos os processos permitem obter medidas corretas quando se escolhem ferramentas, parâmetros de corte e fixação apropriados. A rigidez, o desgaste da aresta, as vibrações e a referenciação da peça influenciam o resultado. Largura, profundidade, comprimento e posição devem ser verificados de acordo com o desenho técnico.
Precisão no entalhamento
A ferramenta deve ser alinhada com o eixo do furo. Uma referenciação incorreta pode desviar o rasgo ou criar faces irregulares. Passagens demasiado profundas favorecem vibrações e pioram o acabamento.
Precisão na fresagem
São essenciais a excentricidade, geometria e desgaste da fresa, a rigidez da fixação do veio e o alinhamento. Erros podem alargar o rasgo e prejudicar o ajuste da chaveta. No final, retiram-se as rebarbas sem arredondar em excesso as arestas funcionais.
Entalhamento e brochagem
Os rasgos interiores também podem ser fabricados por brochagem. As arestas sucessivas da brocha removem material gradualmente, oferecendo produtividade elevada e boa repetibilidade em séries suficientemente grandes.
Contudo, é necessária uma brocha apropriada, uma bucha de guia e compatibilidade com a geometria do furo e do rasgo. Em séries pequenas, o custo das ferramentas pode ser significativo. As ferramentas intercambiáveis tornam o entalhamento mais flexível para peças únicas, reparações e encomendas variáveis.
Comparação dos processos
| Critério | Máquina de entalhar | Fresadora |
|---|---|---|
| Aplicação principal | Rasgos interiores em furos | Rasgos exteriores em veios |
| Movimento de corte | Movimento alternativo da ferramenta | Rotação da fresa e avanço |
| Produtividade | Normalmente inferior em rasgos exteriores acessíveis | Normalmente superior em rasgos exteriores |
| Flexibilidade | Vários rasgos interiores com troca de ferramenta | Muitas operações de maquinação |
| Produção unitária | Indicada para cubos especiais | Indicada para veios e superfícies exteriores |
| Produção em série | Depende da geometria e do tempo de ciclo | Eficiente com fixação e automatização |
| Limitações | Curso, acesso e saída da ferramenta | Acesso difícil às paredes internas dos furos |
Como escolher a máquina?
Escolha uma máquina de entalhar se realizar frequentemente rasgos interiores em buchas, cubos, rodas ou acoplamentos, sobretudo em reparações e pequenas séries. Escolha uma fresadora se predominarem rasgos exteriores nos veios e se forem necessárias outras operações de corte.
Antes da compra, avalie dimensões máximas das peças, tolerâncias, materiais, tempo de ciclo, cursos da máquina e custos das ferramentas. Para trabalhos mais complexos de ferramentaria, considere também as fresadoras para ferramentas. Numa oficina versátil, os dois processos são frequentemente complementares.
Resumo
A máquina de entalhar é especialmente indicada para rasgos interiores em cubos e buchas, desde que exista acesso suficiente para a ferramenta. A fresadora é geralmente mais produtiva para rasgos exteriores em veios e mais versátil para operações adicionais.
A decisão final deve considerar a posição e geometria do rasgo, a precisão, a dimensão da série e os custos de preparação. Estes critérios permitem comparar soluções adequadas na oferta CORMAK.
