Morsa para fresadora – como escolher?

O torno mecânico é um dos elementos mais importantes do equipamento de uma fresadora. É responsável pela fixação estável da peça, pelo que influencia diretamente a precisão do trabalho, a qualidade da superfície e a segurança no trabalho. Mesmo uma fresadora de alta precisão não atingirá o seu pleno potencial se a peça a ser usinada se deslocar, vibrar ou estiver fixada de forma irregular.

Ao escolher um torno para fresadora, não se deve basear-se apenas na largura das mandíbulas ou no preço. Também são importantes a força de fixação, a altura da estrutura, a precisão de fabrico, o método de montagem e o tipo de peças trabalhadas na oficina. Um torno mecânico bem escolhido ajuda a manter a repetibilidade das dimensões, reduz as vibrações e facilita o trabalho seguro com diversos materiais.

Adapte o torno ao tipo de fresadora

O primeiro passo consiste em verificar as dimensões da mesa de trabalho e as capacidades da máquina. Um torno demasiado grande pode limitar a amplitude de movimento dos eixos, dificultar o acesso da ferramenta e ocupar espaço de trabalho valioso. Por outro lado, um torno demasiado pequeno não garantirá estabilidade suficiente para peças maiores ou para uma fresagem mais intensa.

Para fresadoras de oficina leves, normalmente bastam morsa compactas com mandíbulas de largura reduzida. No caso das fresadoras convencionais e das máquinas utilizadas para o trabalho de aço, as estruturas mais pesadas e com elevada rigidez revelam-se mais adequadas. A maior massa do corpo ajuda a amortecer as vibrações e a transmitir as forças de corte de forma mais estável.

No caso das fresadoras CNC, vale a pena prestar atenção à altura do torno. Uma construção mais baixa proporciona mais espaço para a ferramenta, facilita o trabalho com peças mais altas e reduz o risco de colisão. Isto é especialmente importante quando se realizam operações em vários lados da peça ou quando se utilizam ferramentas curtas e rígidas.

Largura das garras e abertura máxima

A largura das mandíbulas determina o tamanho da peça que pode ser fixada de forma estável. No entanto, isso não significa que valha sempre a pena escolher o modelo maior possível. O torno deve ser adaptado às peças mais frequentemente usinadas, e não apenas à peça maior, que surge esporadicamente.

Numa oficina que fabrique pequenas buchas, placas, suportes ou peças de precisão, um torno com mandíbulas mais estreitas será a escolha ideal. Na usinagem de blocos de aço maiores, placas, corpos ou elementos estruturais, será necessário um torno mais largo com maior abertura.

Vale a pena verificar não só a largura máxima de abertura, mas também o comprimento de guia da mandíbula móvel. Uma guia mais longa e de fabrico mais preciso aumenta normalmente a estabilidade durante o aperto forte. Isto é muito importante na fresagem lateral, no aplainamento de superfícies e no trabalho com elementos que se projetam para além das mandíbulas.

Força de fixação e rigidez da estrutura

Durante a fresagem, atuam forças elevadas sobre a peça. Quanto maior for a fresa, maior for a profundidade de corte e mais duro for o material, maior será a importância de uma fixação segura. O torno mecânico deve manter a peça de forma estável, sem deslizamentos, vibrações nem levantamento da mandíbula móvel.

Uma boa construção apresenta um corpo maciço, mandíbulas com guias de precisão e um mecanismo de parafuso robusto. No caso da usinagem de aço, recomenda-se optar por tornos fabricados em ferro fundido ou aço, resistentes a vibrações e a uma utilização intensiva. Um torno mais rígido permite tirar partido das capacidades da fresadora sem reduzir excessivamente os parâmetros de corte.

É importante ter em conta que uma força de fixação excessiva pode deformar peças de parede fina. No caso do alumínio, dos plásticos e de peças com superfícies delicadas, recomenda-se a utilização de protetores adequados nas mandíbulas, mandíbulas macias ou um apoio adicional para a peça.

Precisão e paralelismo das mandíbulas

A precisão de fabrico do torno tem um grande impacto na repetibilidade da usinagem. A paralelidade das mandíbulas e o seu alinhamento em relação à base são particularmente importantes. Se a peça não estiver bem fixada, pode inclinar-se durante o aperto ou mudar de posição durante a fresagem.

Em trabalhos que exigem grande precisão, vale a pena optar por modelos retificados, com mandíbulas temperadas e superfícies de base com acabamento preciso. Estes tornos são particularmente úteis na produção em série, na fabricação de gabaritos, peças de máquinas e peças que exigem dimensões repetíveis.

Outra boa opção são os tornos que permitem a utilização de garras substituíveis. Isto permite adaptar mais facilmente a fixação à forma específica da peça, reduzir as marcas na superfície e melhorar a estabilidade em peças atípicas.

Morsa fixa ou rotativa?

O torno fixo é o mais frequentemente escolhido para o trabalho de usinagem de precisão. Possui uma construção mais simples, grande rigidez e é mais fácil manter a sua posição em relação ao eixo da fresadora. Revela-se adequado para trabalhos em série, fresagem de planos, ranhuras, orifícios e peças que exijam um alinhamento repetitivo.

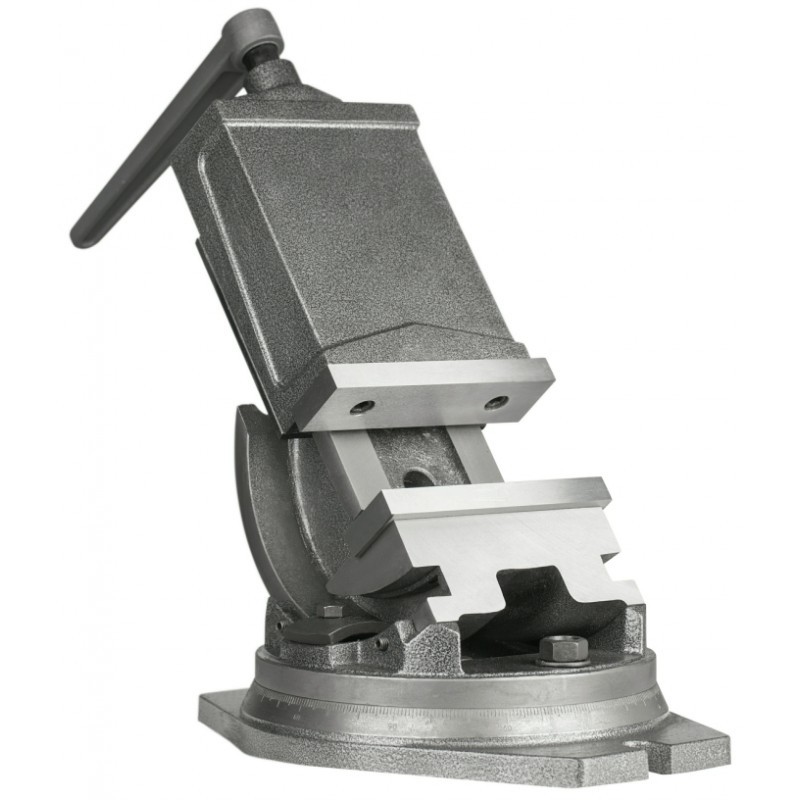

O torno rotativo permite posicionar a peça num ângulo selecionado. É útil na fresagem de ângulos, na execução de elementos poligonais e na usinagem que exija mudanças frequentes na posição do material. Facilita a execução de parte das operações sem a necessidade de reajustar a estação de trabalho.

No entanto, é importante ter em conta que a base rotativa aumenta a altura de todo o conjunto. Pode também reduzir ligeiramente a rigidez em comparação com um torno fixo clássico. Por isso, na produção que exige elevada precisão, utilizam-se frequentemente tornos sem base giratória, sendo os ângulos ajustados com a ajuda de instrumentos, placas angulares ou um sistema de fixação separado.

Montagem na mesa da fresadora

O torno deve ser fixado com segurança à mesa de trabalho. Normalmente, utilizam-se parafusos em T, porcas para ranhuras em T e elementos de fixação. Antes da montagem, deve-se limpar a superfície da mesa e a base do torno, removendo aparas, pó e resíduos de líquido de arrefecimento.

Mesmo uma limalha pequena debaixo da base pode afetar o alinhamento do torno e prejudicar a precisão da usinagem. Após a fixação, é aconselhável verificar o alinhamento da mandíbula fixa com um medidor de espessura, especialmente em trabalhos que exijam o alinhamento axial ou o posicionamento repetitivo da peça.

Na produção em série, podem ser úteis pinos de fixação, calhas de base ou pontos de referência fixos na mesa. Desta forma, o torno pode ser reajustado mais rapidamente após a desmontagem, e o operador reduz o tempo de reajustamento da estação de trabalho.

A que se deve prestar atenção antes da compra?

Antes de escolher um modelo específico, vale a pena comparar alguns parâmetros técnicos e de utilização:

• largura das mandíbulas e abertura máxima,
• altura do torno e impacto no espaço de trabalho,
• rigidez do corpo e modo de guiamento da mandíbula móvel,
• precisão de acabamento das superfícies de apoio,
• possibilidade de utilizar mandíbulas substituíveis ou macias,
• modo de montagem na mesa da fresadora,
• adequação ao tipo de materiais e peças típicas.

Vale também a pena verificar a disponibilidade de mordentes, parafusos, elementos de fixação e peças de substituição. O torno funciona em condições difíceis, pelo que a possibilidade de manutenção e substituição de elementos desgastados tem um significado prático para a continuidade do trabalho da oficina.

Resumo

Ao escolher um torno mecânico para uma fresadora, deve-se ter em atenção a largura das mandíbulas, a abertura máxima, a rigidez, a altura da estrutura e a precisão de fabrico. É igualmente importante que o torno seja adequado ao tamanho da fresadora e ao tipo de peças a usinar.

Para um usinagem precisa e repetitiva, um torno fixo e estável é a melhor opção. Em operações mais complexas, vale a pena considerar um modelo rotativo ou a utilização de mandíbulas e dispositivos de fixação adicionais. Um torno bem escolhido aumenta a segurança, melhora a qualidade da fresagem e permite tirar o máximo partido das capacidades da máquina.
