A recuperação elástica da chapa é um fenómeno natural que ocorre após a libertação da pressão do punção. O material regressa parcialmente à sua forma original, pelo que o ângulo real da peça acabada pode diferir do ângulo definido na máquina. Por exemplo, uma peça dobrada a 88° pode, ao ser retirada da matriz, abrir-se até aos 90° exigidos.
A recuperação elástica da chapa é um fenómeno natural que ocorre após a libertação da pressão do punção. O material regressa parcialmente à sua forma original, pelo que o ângulo real da peça acabada pode diferir do ângulo definido na máquina. Por exemplo, uma peça dobrada a 88° pode, ao ser retirada da ferramenta, abrir-se até aos 90° exigidos.
Numa produção avulsa, um pequeno desvio muitas vezes não constitui um problema. Na produção em série, no entanto, afeta a montagem, a estanqueidade das ligações, a geometria das caixas e o aspeto do produto acabado. Um ângulo incorreto pode dificultar o aparafusamento de elementos, a fixação de ferragens ou o encaixe de peças após operações tecnológicas subsequentes.
A deformação por mola não pode ser totalmente eliminada, mas é possível limitar o seu impacto no resultado da dobragem. Os fatores-chave são: o tipo de material, a sua espessura, o raio de dobragem, a escolha das ferramentas, o método de trabalho e os ajustes corretos da prensa de dobragem CNC.
O que é a elasticidade da chapa?
Durante a dobragem, a camada exterior da chapa é esticada e a camada interior é comprimida. Após a libertação da pressão, parte das tensões elásticas cede. O material tende então a regressar parcialmente à sua forma original, o que provoca uma alteração do ângulo.
Na prática, isto significa que muitas vezes é necessário dobrar a peça um pouco mais do que o indicado pela dimensão final. A esta correção chama-se «sobreflexão». O seu valor não é constante, uma vez que depende do material, da espessura, da largura da ranhura em V, do raio do punção e da forma como o processo é conduzido.
A mesma prensa de dobragem, o mesmo punção e a mesma matriz podem produzir resultados diferentes para o aço preto, o aço inoxidável e o alumínio. Por isso, no caso de peças de precisão, não se deve basear exclusivamente nas configurações predefinidas. É necessário realizar um ensaio tecnológico numa remessa real de material.
O material e as suas propriedades
O tipo de material é um dos fatores mais importantes que influenciam a elasticidade da chapa. A aço estrutural padrão reage normalmente de forma previsível e permite obter facilmente um ângulo repetível. A aço inoxidável tem maior elasticidade, pelo que, com a mesma espessura, requer frequentemente uma curvatura maior.
O alumínio também pode apresentar um efeito de mola acentuado, especialmente nas ligas mais duras. Ao mesmo tempo, é mais suscetível a danos superficiais. Limitar o efeito de mola através de uma redução demasiado agressiva do raio pode conduzir a fissuras, riscos ou deformações superficiais.
O limite de plasticidade do material também é importante. Quanto maior for a resistência da chapa, maior será a parte da energia que pode ser recuperada após a remoção da carga. As chapas de alta resistência, o aço inoxidável e algumas ligas de alumínio requerem, portanto, um maior controlo do processo do que o aço comum.
Espessura da chapa e dimensões reais do material
A espessura da chapa influencia o raio interno, a pressão necessária e o ângulo final após a relaxação. Na produção em série, é importante ter em conta que a espessura nominal do material nem sempre corresponde ao valor real. Uma chapa descrita como tendo 2 mm pode apresentar um pequeno desvio, o que alterará o seu comportamento durante a dobragem.
Se o lote seguinte de material provier de outro fornecedor ou tiver outras características, as correções previamente registadas podem ter de ser verificadas. É precisamente por isso que a verificação da primeira peça após a mudança de lote de chapa é muito importante. Permite corrigir rapidamente as configurações, antes que surja um número maior de peças não conformes.
Sentido de laminação e preparação da peça
A direção de laminação da chapa pode influenciar o resultado da dobragem. O material apresenta uma estrutura diferente ao longo e transversalmente à direção de laminação. No caso de peças exigentes, é aconselhável manter uma disposição constante da chapa, para que as peças seguintes sejam dobradas em condições comparáveis.
Dobrar ora no sentido longitudinal, ora no sentido transversal ao da laminação pode resultar em pequenas diferenças de ângulo, mesmo com as mesmas configurações da prensa. Na produção em série, é útil identificar claramente o sentido do material e aplicar um procedimento constante de preparação da peça.
Antes da dobragem, devem ser removidos da superfície resíduos grossos, lascas e irregularidades resultantes do corte. Uma aresta preparada após um corte inadequado pode não assentar corretamente na matriz, o que aumenta a variabilidade do processo.
Raio de dobragem e seleção da matriz
O raio de dobragem tem um impacto direto na elasticidade. Com um raio maior, o material é deformado de forma mais suave, pelo que regressa mais facilmente à sua forma original. Um raio menor geralmente limita a elasticidade, mas requer maior força e pode aumentar o risco de fissuras na face exterior da dobra.
O raio do punção deve ser adaptado ao tipo de chapa, à sua espessura e aos requisitos da peça acabada. Um raio demasiado pequeno pode danificar o material, enquanto um raio demasiado grande pode aumentar o desvio angular após a relaxação.
A largura da ranhura em V na matriz também é importante. Uma abertura mais larga da matriz aumenta normalmente o raio de dobragem e pode causar um maior efeito de mola. Uma matriz mais estreita permite deformar o material com mais força, mas aumenta a pressão necessária. Uma ranhura em V demasiado pequena pode sobrecarregar a máquina, as ferramentas e a peça a ser trabalhada.
A seleção das ferramentas deve basear-se na tabela de ferramentas do fabricante, nos dados do material e em ensaios realizados em peças reais. Especialmente no caso de peças longas, um conjunto adequado de punção e matriz ajuda a manter o ângulo ao longo de todo o comprimento da dobra.
A pré-dobra como correção básica do ângulo
O método mais comum de compensação do efeito de mola é a pré-dobra. Se a peça final tiver de ter 90°, o operador define um ângulo menor, por exemplo, 87° ou 88°. Após a libertação da pressão, o material abre-se parcialmente e atinge um valor próximo do exigido.
O valor exato da sobreflexão deve resultar de ensaios tecnológicos. Não vale a pena assumir uma única correção para todos os materiais. O aço inoxidável, o alumínio e as chapas de alta resistência podem exigir ajustes diferentes dos do aço de construção com a mesma espessura.
A prensa de dobrar CNC facilita o trabalho, uma vez que permite guardar as correções comprovadas no programa. Graças a isso, as séries seguintes podem ser executadas mais rapidamente e com maior repetibilidade.
Método de dobragem e efeito mola
Na dobragem a ar, a chapa entra em contacto principalmente com as arestas da matriz e com a ponta do punção. Trata-se de um método rápido, flexível e frequentemente utilizado na produção. Permite obter diferentes ângulos com o mesmo conjunto de ferramentas, mas é mais suscetível a variações decorrentes das propriedades do material.
A dobragem até ao fundo proporciona maior controlo, uma vez que o material é pressionado com mais força contra o formato da matriz. Pode limitar o efeito de mola em comparação com a dobragem no ar, mas requer ferramentas mais precisamente ajustadas.
A menor reação elástica é obtida com a estampagem, também denominada «coining». Nesta método, o material é fortemente deformado na zona de dobragem. No entanto, isto requer uma pressão significativamente maior, pelo que nem sempre se justifica do ponto de vista económico e tecnológico.
Configurações da prensa de dobrar CNC

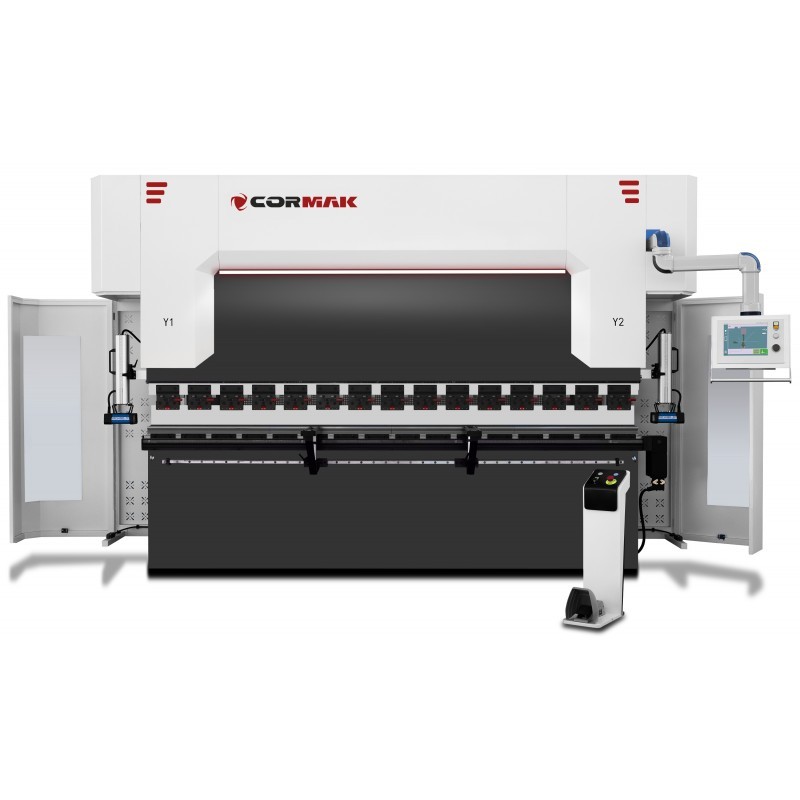

Uma prensa de bordas CNC moderna permite guardar programas para materiais e peças específicos. O operador pode definir a correção do ângulo, a posição dos batentes, a profundidade de penetração do punção e os parâmetros de compensação. Isto facilita a reprodução de configurações comprovadas em lotes subsequentes.
Mesmo um programa bem preparado não substitui a verificação da primeira peça. Após a primeira dobragem, deve-se medir o ângulo, compará-lo com o requisito e, se necessário, introduzir uma correção. Na produção em série, é aconselhável controlar as amostras também durante o trabalho, especialmente após a mudança de lote de material ou de ferramentas.
No caso de elementos longos, a compensação da flexão da viga reveste-se de grande importância. Sem ela, a peça pode apresentar um ângulo diferente nas extremidades e outro no centro. Um sistema de compensação mecânica ou CNC ajuda a distribuir uniformemente a pressão ao longo de todo o comprimento da dobra.
Estado das ferramentas e preparação da bancada
O punção e a matriz devem estar limpos, sem danos e corretamente posicionados. Lascas, sujidade, vestígios de usinagem anterior ou danos nas superfícies de trabalho podem afetar o resultado da dobra. No caso de peças de precisão, mesmo uma ligeira irregularidade pode alterar o ângulo final.
Deve-se também verificar se a chapa foi corretamente apoiada nos batentes. Um apoio incorreto provoca o deslocamento da linha de dobragem. Isto pode levar a erros de montagem, mesmo quando o ângulo em si está correto.
A inspeção regular das ferramentas, a limpeza da mesa de trabalho e o posicionamento repetitivo da peça ajudam a reduzir a variabilidade do processo. Na produção em série, vale a pena considerar estas atividades como um elemento constante da tecnologia, e não como um controlo adicional realizado apenas após o surgimento de um problema.
Como reduzir o efeito mola na prática?
Os melhores resultados obtêm-se através da combinação de várias medidas. É necessário selecionar o raio de dobragem e a largura da matriz de acordo com o tipo de chapa, realizar uma dobragem experimental no material real e registar a correção verificada no programa da prensa.
- escolha as ferramentas adequadas à espessura e ao tipo de chapa,
- verifique a espessura real do material,
- tenha em conta o sentido de laminação,
- faça uma dobragem de teste e meça a primeira peça,
- aplique a sobrecurvatura adequada,
- em peças longas, utilize a compensação de flexão,
- verifique regularmente o estado do punção, da matriz e dos batentes.
No caso de materiais difíceis, vale a pena testar diferentes métodos de dobragem e avaliar qual deles garante o menor desvio, mantendo a segurança da peça e das ferramentas.
Resumo
A tensão residual da chapa é um efeito natural do processo de dobragem. A sua magnitude depende das propriedades do material, da espessura, do raio de dobragem, da largura da matriz, do método de trabalho e das configurações da máquina. Não é possível eliminá-la completamente, mas é possível compensar eficazmente o seu efeito.
O mais importante são os ensaios tecnológicos, a seleção adequada das ferramentas e a inspeção da primeira peça. Uma prensa de dobrar CNC bem ajustada, ferramentas testadas e correções registadas ajudam a manter a repetibilidade, a reduzir o desperdício e a acelerar a produção de peças dobradas.
