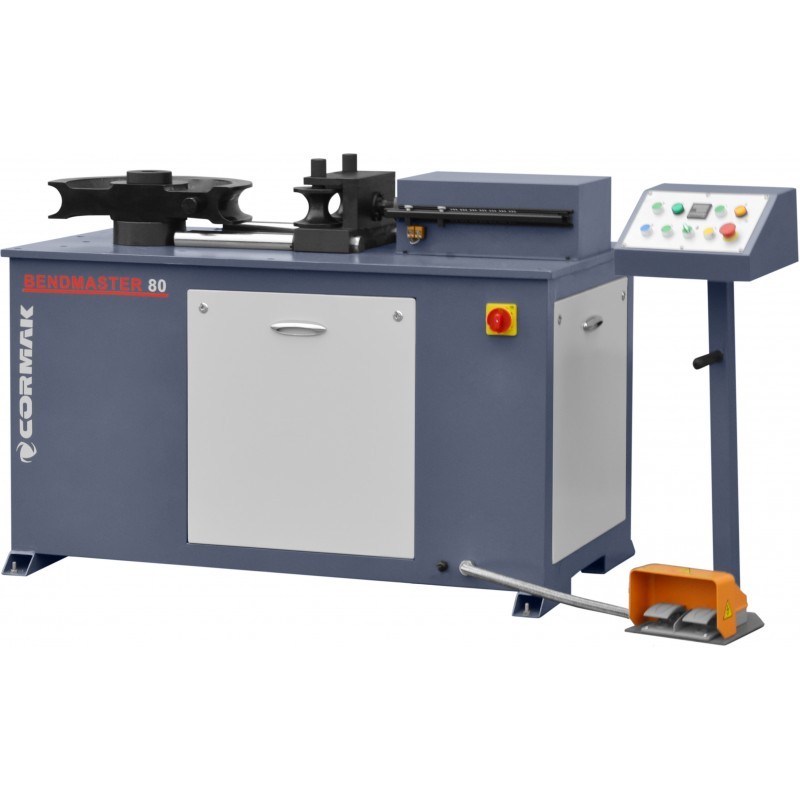

Máquina de dobrar tubos e perfis – como escolher o modelo adequado?

A máquina de curvar tubos e perfis permite moldar elementos de aço, alumínio, cobre e aço inoxidável sem necessidade de os cortar ou soldar. É utilizada na produção de balaustradas, estruturas de aço, caixilhos, instalações, mobiliário metálico, corrimões, vedações e elementos decorativos. Uma máquina bem escolhida permite reduzir o tempo de preparação dos elementos, limitar o número de juntas e obter uma forma repetível da peça acabada.

A escolha do equipamento deve basear-se no tipo de material, nas suas dimensões, no raio de curvatura exigido e na frequência de trabalho. Uma oficina que execute curvas isoladas em tubos finos necessita de uma solução diferente daquela necessária a uma unidade de produção que fabrique em série elementos a partir de perfis fechados. Por isso, antes da compra, vale a pena determinar não só a dimensão máxima do material, mas também as tarefas típicas realizadas diariamente.

Tubo ou perfil – o que será dobrado com mais frequência?

O primeiro passo consiste em determinar a secção transversal do material a ser trabalhado. Tubos redondos, perfis quadrados, perfis retangulares, cantoneiras, perfis em C e chapas planas comportam-se de forma diferente durante a curvatura. Cada um destes materiais requer rolos, matrizes, pedras de dobragem ou guias adequadamente selecionados.

No caso dos tubos redondos, pode haver o problema do achatamento da secção transversal e da formação de pregas no interior da curva. Os perfis fechados, por sua vez, são suscetíveis a torção, afundamento das paredes e perda da geometria dos cantos. Quanto mais fina for a parede e menor for o raio de curvatura, maior será a importância da qualidade do equipamento e do ajuste correto da máquina.

Antes da compra, deve verificar-se o diâmetro máximo do tubo ou as dimensões do perfil suportadas por uma determinada máquina de dobrar. A espessura da parede também é importante. Dois elementos com o mesmo diâmetro exterior podem exigir uma força de curvatura completamente diferente, caso difiram no material, na espessura e no tipo de aço.

Máquina de curvar com mandril ou sem mandril?

A máquina de dobrar sem mandril é uma solução mais simples para a realização de curvas com maior raio. É adequada para tubos com paredes relativamente espessas e em trabalhos em que é admissível uma ligeira deformação da secção transversal. Este tipo de máquinas é utilizado em oficinas de serralharia, empresas de instalações e na produção de estruturas mais simples.

O modelo com mandril utiliza um elemento colocado no interior do tubo durante a curvatura. O pino apoia as paredes do tubo e limita o achatamento, o franzido e o afundamento da secção transversal. Esta solução é utilizada em tubos de parede fina, raios pequenos e elementos que exigem uma superfície de alta qualidade.

A máquina de dobrar com pino será a melhor escolha na produção de sistemas de escape, corrimãos, instalações tubulares, elementos em aço inoxidável e estruturas de precisão. No entanto, é mais complexa, requer um ajuste preciso e o equipamento adequado para cada diâmetro e espessura de parede específicos.

Máquina de dobrar com rolos para curvas e raios grandes

As máquinas de curvar de três rolos destinam-se principalmente à curvatura de tubos e perfis com grande raio. O material passa entre os rolos e a sua curvatura aumenta gradualmente ao longo das sucessivas passagens. Desta forma, é possível obter arcos, aros, anéis e elementos decorativos sem realizar uma dobra acentuada num único ponto.

Estes equipamentos são ideais para a fabricação de elementos de portões, coberturas, balaustradas, estruturas de jardim, armações e estruturas de aço. Permitem trabalhar com tubos, perfis fechados, perfis em U, cantoneiras e perfis planos, desde que sejam utilizados os rolos adequados.

No entanto, a dobradeira de rolos não é a melhor escolha para realizar uma dobra única e apertada num local específico. Nesse caso, é mais adequado um modelo de matriz, hidráulico ou de pino, que permite controlar com maior precisão o ponto de dobra e o ângulo final.

Acionamento manual, hidráulico ou elétrico?

Uma máquina de dobrar manual é adequada para trabalhos ocasionais com secções transversais pequenas. As suas vantagens são a construção simples, o baixo custo e o facto de não ser necessário ligá-la à rede elétrica. No entanto, quando há um maior número de peças, o manuseamento manual pode revelar-se lento e cansativo, e a repetibilidade depende em grande medida da experiência do operador.

O acionamento hidráulico aumenta a força de dobragem e facilita o trabalho com materiais mais espessos. Estas máquinas revelam-se adequadas para oficinas de serralharia, centros de assistência, empresas de montagem e pequenas unidades de produção. O sistema hidráulico permite trabalhar com cargas maiores com menos esforço por parte do operador.

As máquinas de dobrar elétricas e eletromecânicas destinam-se a trabalhos mais intensivos. Proporcionam ciclos mais rápidos, maior repetibilidade e um controlo mais fácil dos parâmetros. Na produção em série, vale a pena considerar um modelo com programação do ângulo de dobragem, limitadores, controlo digital e a possibilidade de guardar configurações para peças repetitivas.

Raio de dobragem e qualidade da peça acabada

O raio mínimo de curvatura depende do material, do diâmetro do tubo, da espessura da parede e da tecnologia utilizada. Tentar realizar uma curva demasiado apertada pode levar à ruptura, achatamento ou ondulação da peça. Isto aplica-se especialmente a tubos de parede fina e perfis que perdem facilmente a geometria dos cantos.

Antes de iniciar a produção, é aconselhável realizar uma curvatura de teste. O material pode recuperar parcialmente após a libertação da pressão, pelo que o ângulo final pode diferir do definido. O fenómeno de recuperação elástica requer uma correção dos parâmetros e deve ser tido em conta na produção em série.

O estado das ferramentas reveste-se de grande importância. Os rolos e as matrizes devem estar adaptados à secção transversal do material. Uma guia demasiado frouxa aumenta o risco de deformações, enquanto uma superfície inadequada da ferramenta pode deixar marcas no tubo ou no perfil. No caso de elementos decorativos e em aço inoxidável, a qualidade da superfície das ferramentas é particularmente importante.

Como escolher o modelo certo?

Antes de adquirir uma máquina de curvar tubos e perfis, é necessário definir alguns parâmetros básicos. Isto permitirá evitar a escolha de uma máquina com potência insuficiente, demasiado lenta ou inadequada para as tarefas reais.

• tipo e secção transversal do material mais frequentemente trabalhado,
• diâmetro máximo do tubo ou dimensão do perfil,
• espessura da parede e tipo de material,
• o raio mínimo de curvatura exigido,
• comprimento dos elementos a processar,
• o número de dobras realizadas por dia,
• a repetibilidade do ângulo exigida,
• rolos, matrizes e ferramentas disponíveis.

Para trabalhos pontuais, basta frequentemente uma dobradeira manual ou uma dobradeira hidráulica simples. Na produção de curvas a partir de perfis, um modelo de rolos será uma boa escolha. Para tubos de parede fina e raios apertados, recomenda-se a utilização de uma máquina de dobrar com pino. A produção em série, por sua vez, requer um acionamento elétrico, uma construção estável e a capacidade de ajuste preciso dos parâmetros.

Os erros mais comuns na escolha de uma máquina de curvar

Um erro frequente é a escolha da máquina baseando-se exclusivamente no diâmetro máximo do tubo. Na prática, a espessura da parede, o tipo de material e o raio exigido são igualmente importantes. Uma máquina de curvar que consiga trabalhar com um tubo de aço de um determinado diâmetro nem sempre garantirá o mesmo resultado com um perfil de aço inoxidável ou de alumínio.

Um segundo erro é negligenciar os acessórios. Sem os rolos, matrizes e guias adequados, mesmo uma máquina potente pode não atingir a qualidade exigida. É igualmente importante ter em conta o local de trabalho, a capacidade de alimentação de peças longas e a segurança do operador durante a operação de dobragem.

Resumo

A escolha de uma máquina de dobrar tubos e perfis deve basear-se nas tarefas reais realizadas na fábrica. Os fatores mais importantes são a secção transversal do material, a espessura da parede, o raio de dobragem, a tecnologia de conformação e a frequência de trabalho.

Uma máquina bem escolhida reduz o achatamento dos tubos, a torção dos perfis e o número de peças rejeitadas. Facilita também a obtenção de um ângulo repetível e permite aumentar a produtividade sem o corte e a soldadura demorados das peças. A oferta da CORMAK inclui máquinas de dobrar tubos adequadas para trabalhos de oficina, serralharia e produção.
