A qualidade da soldadura depende da qualificação do soldador, da preparação da junta, dos parâmetros da fonte de alimentação, do material de adição e do gás de proteção. No entanto, o posicionamento da peça é igualmente importante. O posicionador de soldadura permite rodar ou inclinar a peça de forma controlada, para que a junta fique numa posição conveniente para a realização da soldadura.
Não se trata apenas de equipamento auxiliar. No caso de soldaduras circunferenciais, peças pesadas e produção em série, o posicionamento adequado pode facilitar a manutenção de um ângulo constante do queimador, um guiamento estável e uma melhor visibilidade do banho de fusão. No entanto, não substitui a preparação correta da peça, a fixação, as instruções tecnológicas de soldadura nem a avaliação de riscos do posto de trabalho.
O que é um posicionador de soldadura?

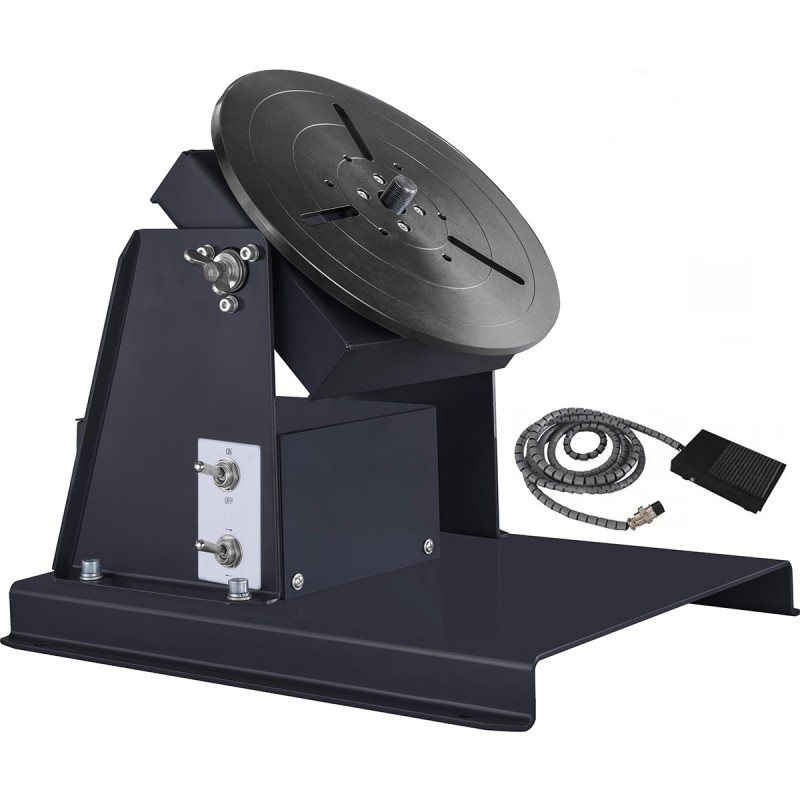

Um posicionador de soldadura é um dispositivo destinado à rotação, inclinação ou posicionamento controlados da peça a soldar. Dependendo da sua construção, pode dispor de uma mesa giratória, da possibilidade de inclinar a placa, de um suporte para fixação da peça, de regulação da velocidade e de comando manual, por pedal ou externo.
É utilizado, entre outros, na soldadura de flanges, tubos, bocais, reservatórios, estruturas, componentes de máquinas e peças que requerem soldaduras circunferenciais. Um posicionador adequadamente selecionado permite a rotação da peça, em vez da deslocação contínua do operador ou da movimentação manual de um elemento pesado.
A condição mais importante para um trabalho seguro é uma fixação segura. A peça, o suporte, o dispositivo e os elementos intermediários formam todo o sistema de carga; por isso, a sua seleção não se pode limitar apenas à comparação entre o peso da peça e a capacidade de carga indicada no catálogo do equipamento.
Por que razão a posição de soldadura é importante?
A posição da peça influencia o comportamento do banho de fusão, o acesso à junta, a visibilidade e a capacidade de manter o ângulo adequado do bico. Quando a peça se encontra numa posição desfavorável, o operador trabalha com maior frequência numa postura forçada, altera a condução da mão e compensa a gravidade do material fundido. Isto dificulta a manutenção de condições repetíveis.
Um posicionador pode colocar a junta numa posição semelhante à horizontal, quando tal se justificar pela tecnologia e pela geometria da peça. Para muitas soldaduras circunferenciais, isto significa um controlo mais fácil do banho de fusão, do material de adição e da velocidade de avanço. É claro que nem todas as estruturas podem ser soldadas na mesma posição – a configuração deve ser sempre adaptada à junta real e à tecnologia aprovada.
Ao manipular manualmente a peça, surgem com maior frequência condições variáveis: ângulo variável do queimador, distância irregular do arco em relação à junta, visibilidade reduzida e fadiga do operador. O posicionamento limita algumas dessas variáveis, mas apenas quando a rotação é suave, a velocidade está corretamente ajustada e a peça está firmemente fixada.
De que forma o posicionador influencia a qualidade da soldadura?
1. Condução mais estável da soldadura
Com a rotação da peça a uma velocidade fixa, o soldador consegue manter um ângulo do maçarico e uma distância em relação à junta mais constantes. Nas soldaduras circunferenciais, isto facilita a condução do processo sem ter de contornar a peça. O resultado pode ser uma superfície de soldadura mais uniforme e um traçado mais repetível do cordão.
2. Melhor controlo do banho de fusão
Colocar a junta numa posição favorável ajuda a observar o banho de fusão e a reagir às alterações durante a soldadura. Isto é importante para controlar a penetração, a forma da face da soldadura, a largura da soldadura e a distribuição do material de adição. Continuam a ser necessários parâmetros adequados de corrente, tensão, velocidade, proteção a gás e preparação das arestas.
3. Menos retocações após a soldadura
Se o posicionamento reduzir a condução instável e facilitar o acesso à junta, pode diminuir o número de não conformidades que exigem esmerilagem, reparação ou nova soldadura. O efeito real depende do processo, da qualificação do pessoal, da qualidade do material e do controlo tecnológico. O posicionador, por si só, não garante a ausência de defeitos, mas ajuda a criar condições de trabalho mais repetíveis.
4. Estética da junta
No caso de elementos visíveis em aço inoxidável, alumínio, estruturas decorativas ou caixas, não é apenas a resistência que importa, mas também o aspeto da soldadura. Uma posição estabilizada pode facilitar a obtenção de um ritmo uniforme da costura e reduzir a necessidade de alisamento posterior da superfície.
5. Controlo em soldaduras circunferenciais
No caso de tubos, conexões, flanges e pequenos reservatórios, o posicionador permite manter a peça em movimento, enquanto o soldador trabalha num local fixo. Isto é particularmente útil quando é necessária uma velocidade circunferencial constante. A velocidade de rotação deve ser sincronizada com o processo e a geometria da junta, para evitar que seja introduzida uma quantidade excessiva ou insuficiente de calor no material.
Ergonomia, segurança e eficiência
Trabalhar numa postura forçada, inclinar-se frequentemente, esticar-se por cima da peça ou rodar manualmente os elementos pode aumentar a fadiga. O posicionador facilita o posicionamento da junta num local mais acessível, o que ajuda o operador a trabalhar mais próximo de uma posição corporal neutra. A vantagem ergonómica é máxima quando a altura do posto de trabalho, a localização dos comandos e o método de fixação são adaptados ao processo real.
Ao mesmo tempo, o dispositivo apresenta riscos relacionados com o movimento rotativo: possibilidade de aprisionamento, esmagamento, impacto com a peça ou rotação descontrolada em caso de fixação inadequada. Por isso, antes da implementação, deve ser realizada uma avaliação de riscos, verificado o estado dos suportes e dos acessórios, protegida a zona de movimento, aplicadas as procedimentos de carregamento e formados os operadores.
A produtividade pode aumentar graças a um tempo de configuração mais curto, a um menor número de manipulações da peça e à redução das interrupções entre os trechos da soldadura. A magnitude deste benefício depende do tipo de produção, do peso das peças, da disponibilidade de equipamento e da organização do fluxo de material.
O posicionador na produção em série e na automatização
Na produção em série, é essencial que as condições sejam repetíveis para as peças sucessivas. O posicionador, em conjunto com o dispositivo de fixação, pode reduzir as variações decorrentes do posicionamento manual das peças. O operador pode utilizar uma posição, direção e velocidade de rotação predefinidas, o que facilita a padronização do processo.
Os posicionadores podem funcionar em conjunto com máquinas semiautomáticas, fontes de soldadura, manipuladores, sistemas de alimentação de fio ou robôs. Nesta integração, é necessário ter em conta a sincronização de sinais, a paragem de segurança, os bloqueios, as proteções e o método de confirmação da fixação correta da peça.
A automatização não elimina a necessidade de controlo. A preparação da junta, as tolerâncias da peça, o desgaste das peças de consumo, a seleção dos parâmetros e a supervisão da qualidade continuam a ser fundamentais para o resultado da soldadura.
Como escolher um posicionador de soldadura?
A escolha do equipamento deve basear-se nos dados reais das peças e do processo. Antes da compra, convém preparar uma lista dos elementos que serão soldados com maior frequência e, em seguida, ter em conta:
- capacidade de carga e momento de capotagem – tendo em conta a massa da peça, do suporte, do dispositivo e a localização do centro de gravidade;
- as dimensões da mesa e as possibilidades de fixação – de modo a que a peça fique estável e acessível ao maçarico;
- âmbito de inclinação e rotação – compatível com a geometria das juntas e a posição de soldadura exigida;
- alcance de regulação da velocidade – importante sobretudo em soldaduras circunferenciais e processos semiautomáticos;
- tipo de comando – manual, de pé, por cabo, externo ou preparado para integração;
- alimentação e ciclo de funcionamento – adequados à intensidade de utilização prevista;
- segurança do posto de trabalho – possibilidade de utilização de proteções, paragem de emergência, bloqueios e procedimentos de carregamento;
- manutenção e acessórios – disponibilidade de suportes, ferramentas, peças e assistência técnica.
A escolha deve ser confirmada pelo fabricante do equipamento ou por uma pessoa competente, especialmente quando a peça for pesada, tiver o centro de gravidade deslocado ou exigir uma fixação não padrão.
Posicionamento versus ajuste manual da peça
| Área | Ajuste manual | Posicionador de soldadura |
|---|---|---|
| Posição da junta | Muda frequentemente durante o trabalho | Pode ser ajustada e mantida de forma controlada |
| Costuras circunferenciais | Exigem deslocamento à volta da peça ou mudanças frequentes de posição | Permitem a rotação da peça mantendo a posição do operador fixa |
| Ergonomia | Maior risco de posições forçadas e fadiga | Pode melhorar o acesso à junta e a organização do posto de trabalho |
| Repetibilidade | Depende, em grande medida, do ajuste manual de cada peça | Pode facilitar a padronização com o equipamento adequado |
| Segurança | Requer manipulação manual e operações de transporte adicionais | Requer fixação segura, proteções e controlo das zonas de movimento |
Erros mais comuns na escolha do posicionador
- escolha exclusivamente com base na capacidade nominal de carga, sem análise do centro de gravidade e do momento de carga;
- omissão da massa do suporte, do dispositivo e do equipamento adicional;
- falta de uma gama de velocidades adequada para soldaduras circunferenciais;
- escolha de uma mesa sem possibilidade de fixação segura de peças típicas;
- não ter em conta o espaço necessário para o carregamento, descarregamento e movimentação do operador;
- ausência de procedimentos para peças rotativas, pesadas ou com geometria irregular;
- a suposição de que o próprio equipamento resolverá os problemas decorrentes de uma tecnologia de soldadura incorreta.
FAQ – perguntas mais frequentes
O posicionador de soldadura melhora a qualidade de todas as soldaduras?
Pode ajudar significativamente quando permite um melhor acesso à junta e um movimento repetitivo da peça. A qualidade continua a depender também da preparação da junta, dos parâmetros de soldadura, do material, do gás de proteção e da competência do operador.
Como escolher a capacidade de carga do posicionador?
Deve ter-se em conta a massa total do sistema, incluindo a peça, o suporte e o dispositivo, bem como a distância do centro de gravidade em relação ao eixo de rotação. No caso de peças atípicas, é necessário que a escolha seja confirmada pelo fabricante ou por um engenheiro competente.
O posicionador é adequado para a produção em série?
Sim, especialmente quando combinado com ferramentas repetíveis. Pode facilitar a manutenção da mesma posição, velocidade de rotação e acesso à junta para peças subsequentes.
O comando de pé é útil?
Pode ser útil quando o operador precisa de controlar a rotação sem tirar as mãos da pinça de soldadura. No entanto, é necessário garantir um posicionamento ergonómico do pedal e proteção contra o acionamento acidental.
Resumo
O posicionador de soldadura não garante, por si só, a qualidade da soldadura, mas pode facilitar significativamente a sua obtenção. Coloca a peça numa posição mais favorável, facilita a execução uniforme das soldaduras circunferenciais, melhora o acesso à junta e reduz parte das cargas ergonómicas.
O melhor resultado é obtido através da combinação de um posicionador adequadamente selecionado, uma fixação segura, uma tecnologia de soldadura aprovada, superfícies preparadas e a competência do operador. Na produção em série e no caso de peças mais pesadas, o posicionamento pode tornar-se um elemento importante de um processo estável, seguro e repetível.
