As matrizes para prensas de dobra são um dos elementos mais importantes do processo de dobra de chapa. Trabalham em conjunto com o punção, formando um conjunto de ferramentas responsável pela conformação do material.
As matrizes para prensas de dobra são um dos elementos mais importantes do processo de dobra de chapas metálicas. Interagem diretamente com o punção, formando um conjunto de ferramentas responsável pela conformação do material.
Qualquer prensa de dobrar moderna, especialmente uma prensa de dobrar CNC, requer ferramentas selecionadas de acordo com o material, a geometria da peça e os parâmetros tecnológicos. Sem a matriz adequada, mesmo uma máquina avançada não garantirá a qualidade nem a repetibilidade esperadas na operação de dobragem.
O que são matrizes para prensas de dobragem?
Uma matriz para prensa de dobrar é a ferramenta de trabalho inferior que serve de suporte à chapa durante a conformação. Durante a dobra, o punção pressiona o material contra a ranhura da matriz, e o seu encaixe mútuo influencia o ângulo, o raio e a qualidade da superfície da peça.
A matriz não é um elemento universal para todas as tarefas. A sua geometria, a largura da ranhura, o ângulo e o sistema de fixação devem ser adaptados ao material específico e à operação planeada. Um conjunto devidamente selecionado — punção, matriz e parâmetros da máquina — ajuda a manter a estabilidade do processo.
A importância das matrizes no processo de dobragem
Em qualquer processo de dobragem, o apoio adequado do material reveste-se de importância fundamental. É precisamente a matriz que influencia, em grande medida, a forma como a chapa é posicionada e o curso da sua deformação.
Uma matriz bem escolhida ajuda a controlar:
- o ângulo de dobragem;
- o raio de dobragem;
- a estabilidade do material durante o processo;
- a qualidade da superfície da peça;
- a repetibilidade dos resultados em ciclos sucessivos.
Nas empresas dedicadas à transformação de metais, isto tem um impacto direto na qualidade dos produtos, na quantidade de resíduos e no ritmo de execução das encomendas.
Tipos de matrizes para prensas de dobrar
Matrizes em V
As matrizes em V são uma das soluções mais utilizadas em operações padrão de dobragem de chapas e folhas metálicas. A sua construção revela-se eficaz em muitas aplicações típicas, especialmente na dobragem a ar livre.

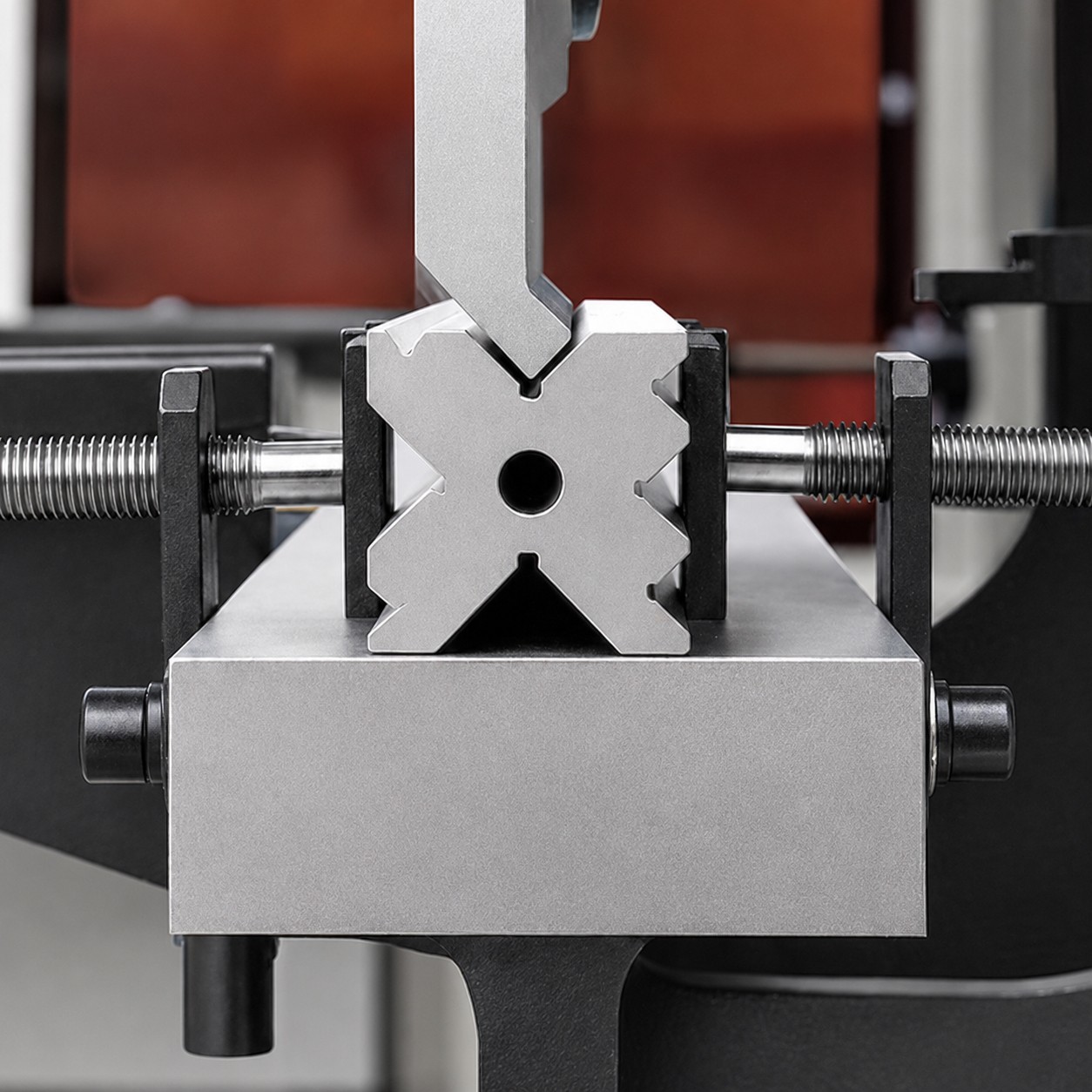

Matrizes com várias ranhuras
As matrizes com várias ranhuras possuem várias ranhuras com larguras diferentes. Facilitam a escolha da ranhura adequada à espessura do material sem a necessidade de reajustes frequentes, o que pode agilizar o trabalho em encomendas variadas.
Matrizes em U
As matrizes em U são utilizadas em operações mais avançadas, quando é necessária uma maior profundidade de conformação ou uma geometria específica do perfil.
Matrizes especializadas
As matrizes especializadas são concebidas para aplicações tecnológicas específicas, por exemplo, para:
- processos complexos de dobragem;
- produção de peças não padronizadas;
- dobras precisas em várias etapas;
- peças com secções transversais ou estampagens atípicas.
Como escolher a matriz adequada?
A escolha da matriz para a prensa de dobra CNC é uma das etapas mais importantes da preparação do processo. É importante ter em conta não só as dimensões da ferramenta, mas também as propriedades do material e os requisitos relativos à peça acabada.
Espessura do material
A largura da ranhura da matriz deve ser ajustada à espessura da chapa. Isto influencia a forma como o material se deforma, a pressão necessária e a qualidade da dobra obtida.
Tipo de material
O alumínio, o aço inoxidável e o aço de construção diferem nas suas propriedades mecânicas e no seu comportamento durante a dobragem. O material pode exigir um raio, um ângulo da ferramenta ou parâmetros de processo diferentes.
Força de pressão
A matriz deve ser selecionada de acordo com os parâmetros de funcionamento da máquina e a força de pressão prevista. Deve-se também ter em conta o comprimento da dobragem, a espessura do material e a resistência do equipamento utilizado.
Ângulo e raio de dobragem
Um ajuste incorreto da geometria da matriz ao ângulo e raio exigidos pode causar imprecisões, marcas na superfície ou um risco acrescido de danos no material.
Compatibilidade das ferramentas
O punção e a matriz devem formar um conjunto devidamente ajustado. Antes de iniciar o trabalho, é aconselhável verificar também a compatibilidade do sistema de fixação com a prensa, bem como as limitações decorrentes da geometria da peça.
Prensa de dobrar CNC e tecnologia CNC
As prensas de dobrar modernas utilizam o controlo numérico CNC, que permite programar e controlar os parâmetros-chave do processo. O operador pode definir, entre outros, a posição dos batentes, o movimento da viga, a profundidade de dobragem e a sequência das operações sucessivas.
A utilização do CNC nos processos de dobragem contribui para:
- o controlo das configurações do processo;
- uma dobragem repetível e precisa;
- a redução do risco de erros durante a produção;
- uma organização mais eficiente do trabalho do operador;
- uma melhor utilização das capacidades do parque de máquinas.
A tecnologia CNC é hoje um padrão nas empresas que realizam tanto a produção unitária como séries repetitivas de peças metálicas.
O impacto das matrizes na eficiência da produção
As matrizes devidamente selecionadas influenciam não só a qualidade de cada peça, mas também a organização de todo o processo. Ferramentas bem adaptadas ajudam a reduzir o número de dobras de teste, correções e paragens não planeadas.
Na prática, isto pode significar:
- uma redução do tempo de execução das operações;
- menos interrupções relacionadas com a troca de matrizes;
- redução da quantidade de resíduos;
- melhoria da qualidade e da repetibilidade das peças;
- melhor aproveitamento da máquina disponível.
Erros mais comuns na seleção de matrizes
Ao trabalhar com prensas de dobra, os problemas resultam frequentemente da escolha incorreta das ferramentas, das configurações da máquina ou da não consideração das propriedades do material. Entre os mais comuns encontram-se:
- fissuras no material;
- ângulos de dobra incorretos;
- deformações nas chapas;
- danos na superfície;
- repetibilidade insuficiente entre as peças.
Por isso, são importantes a experiência do operador, o conhecimento da tecnologia de dobragem e a realização de ensaios antes do início da produção em série.
Manutenção e durabilidade das matrizes
A inspeção regular e a manutenção adequada ajudam a manter uma qualidade de trabalho estável e a prolongar a vida útil das ferramentas. Os princípios básicos incluem:
- limpeza das ferramentas após a utilização;
- verificação do estado técnico, do desgaste e de eventuais danos;
- armazenamento em condições secas e seguras;
- evitar sobrecargas e o funcionamento fora dos parâmetros admissíveis;
- montagem correta e manuseamento cuidadoso das ferramentas durante a substituição.
Os punções e matrizes bem conservados contribuem para a estabilidade do processo e ajudam a manter a qualidade de produção esperada.
Matriz em V e matriz de múltiplas ranhuras – comparação
| Característica | Matriz em V | Matriz com múltiplas ranhuras |
|---|---|---|
| Tipo de aplicação | Operações de dobragem padrão | Trabalho com materiais de diferentes espessuras |
| Número de ranhuras | Uma ranhura de trabalho | Várias ranhuras com larguras diferentes |
| Flexibilidade | Boa em tarefas típicas | Maior em caso de variedade variável de peças |
| Reajustamento | Pode exigir a substituição da ferramenta | Pode reduzir a necessidade de substituições frequentes da matriz |
Resumo
As matrizes para prensas de dobra são um elemento indispensável no processo de dobra de chapas metálicas. Em combinação com um punção adequadamente selecionado e as capacidades da prensa de dobra CNC, permitem obter elevada precisão e repetibilidade.
A tecnologia CNC contemporânea, um parque de máquinas bem planeado e ferramentas adaptadas à aplicação constituem a base da transformação moderna de metais. A seleção, utilização e manutenção adequadas das matrizes ajudam a construir um processo de produção eficiente e estável.
