As modernas prensas de dobra CNC são máquinas que combinam uma enorme potência com a precisão do controlo. Os eixos desempenham um papel fundamental no seu funcionamento, sendo responsáveis pelos movimentos da viga, dos amortecedores e pela compensação de deformações. Compreender as suas funções permite tirar o máximo partido do potencial tecnológico das máquinas CORMAK e obter ângulos de dobragem perfeitos e repetibilidade do processo.
Eixos da prensa de dobra CNC – como funcionam e quais são as suas funções?
As modernas prensas de dobra CNC são máquinas que combinam uma enorme força com a precisão do controlo. Os eixos desempenham um papel fundamental no seu funcionamento, sendo responsáveis pelos movimentos da viga, dos amortecedores e pela compensação de deformações. Compreender as suas funções permite tirar o máximo partido do potencial tecnológico das máquinas CORMAK e obter ângulos de dobragem ideais e repetibilidade do processo.
Eixos básicos – controlo do movimento da viga e da chapa

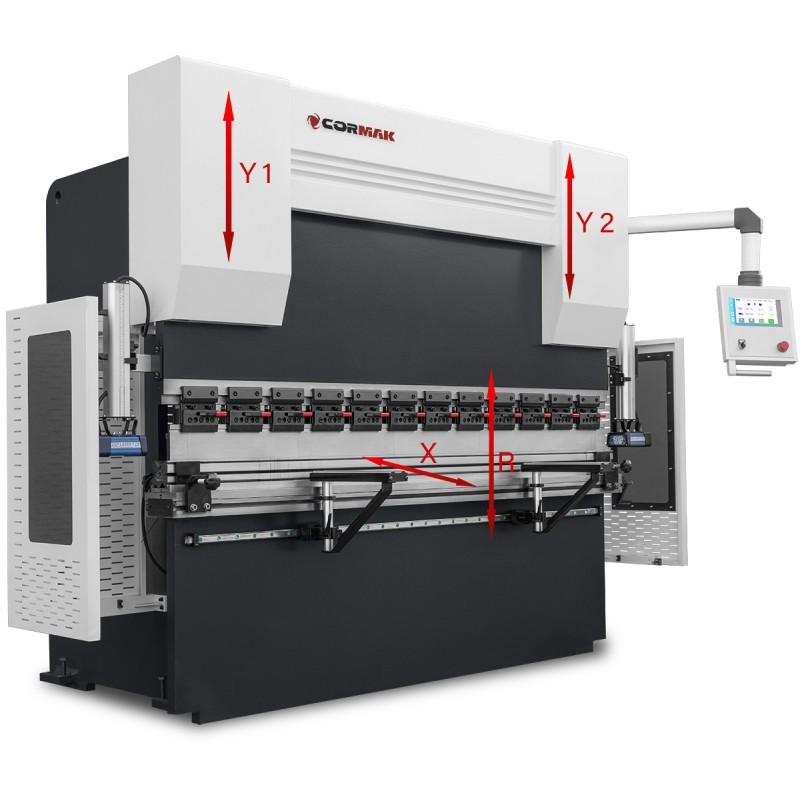

Eixos Y1/Y2 – movimento vertical dos cilindros
Cada prensa de dobra CNC moderna está equipada com dois eixos independentes Y1 e Y2, que controlam o movimento dos cilindros em ambos os lados da viga. Graças a isso, mantém-se uma paralelidade ideal em relação à mesa, mesmo com cargas elevadas ou na dobra de painéis longos.
- O controlo preciso do movimento para cima e para baixo garante ângulos de dobragem repetíveis.
- Os encoders lineares em circuito fechado de retroalimentação garantem a precisão do posicionamento.
- A sincronização das eixos Y1 e Y2 em tempo real garante a mais alta classe de qualidade – ideal para a indústria automóvel, aeronáutica ou arquitetónica.
Eixo X – posicionamento preciso do batente traseiro
O eixo X é responsável pelo deslocamento do batente para a frente e para trás, determinando o comprimento da aba do elemento dobrado. Nas versões avançadas, é comum o controlo X1/X2 – posicionamento independente de cada dedo do batente.
- Servomecanismos de precisão permitem ajustes com uma precisão de 0,02 mm.
- O posicionamento automático elimina a necessidade de ajustes manuais.
- Poupança de tempo e maior repetibilidade do processo.
Eixos do batente traseiro – controlo total e flexibilidade
Eixo R – regulação da altura dos dedos
O eixo R controla a posição vertical dos dedos do batente. Permite a dobragem de elementos escalonados, deslocados ou com diferentes espessuras de material. Na configuração R1/R2, cada dedo pode mover-se independentemente.
Eixo Z – movimento lateral dos dedos
O eixo Z é responsável pelo deslocamento dos dedos para a esquerda e para a direita. Na versão com eixos Z1/Z2, cada dedo pode alterar a sua posição individualmente, o que permite adaptar-se a formas irregulares e a uma variedade de ferramentas.
Eixos avançados – precisão e compensação de deformações
Eixo V – compensação da coroa (convexidade)
Durante a dobragem de chapas longas ou grossas, a base da máquina pode ceder sob pressão. O eixo V compensa automaticamente esta deformação, regulando a força e a geometria da viga. O resultado? Ângulos idênticos ao longo de todo o comprimento da peça.
- Os sistemas de eixo V utilizam microcorreções, garantindo a uniformidade da dobragem.
- Disponíveis de série nas prensas CNC CORMAK de gama média e alta.
- Ideal para fabricantes de peças com comprimentos superiores a 3 m ou em aço de alta resistência.
Eixo Delta X – controlo independente de cada dedo
O eixo Delta X opcional permite o movimento independente dos dedos ao longo do eixo X. Esta solução é particularmente útil na curvatura de elementos irregulares e assimétricos. Permite reduzir o tempo de configuração e aumenta a flexibilidade do processo.
Automatização e eixos auxiliares
Elevadores de chapas (sheet followers)
Os braços de suporte da chapa sincronizam-se com o movimento de dobragem, eliminando deformações e aumentando a segurança de trabalho do operador. Utilizados especialmente em peças pesadas ou largas.
Robôs e manipuladores automáticos
As modernas linhas de dobragem CORMAK podem ser equipadas com robôs para carga e descarga. Integrados no CNC, funcionam em total sincronização com os eixos de dobragem, garantindo a continuidade e a rapidez da produção 24 horas por dia, 7 dias por semana.
Sincronização e otimização dos eixos
O sistema de controlo CNC coordena todos os eixos em tempo real. Graças ao feedback dos sensores e encoders, qualquer alteração de posição ou ângulo é imediatamente corrigida. O utilizador obtém controlo total e garantia de repetibilidade de cada peça.
Produtos populares
1. Prensa de dobra hidráulica CORMAK CNC SERVO EURO PB 40x1600
2. Prensa de dobra hidráulica CORMAK CNC SERVO EURO PB 80x2000
3. Prensa de dobra hidráulica CORMAK CNC SERVO EURO PB 100x2500
Resumo
Na prensa de dobra CNC, os eixos Y1/Y2 são responsáveis pelo movimento da viga, os eixos X e R pelo posicionamento e altura, o eixo Z pelo ajuste lateral e o eixo V pela compensação de deformações. O eixo Delta X opcional e a integração de robôs automatizam os processos de dobragem, garantindo a máxima precisão e eficiência. As prensas de dobra CORMAK combinam estas tecnologias num único sistema – criando uma solução completa para a produção industrial moderna.
