Saber como medir o raio de curvatura de uma chapa metálica é fundamental para determinar com precisão um dos parâmetros mais importantes na transformação de metais, que tem um enorme impacto na qualidade, durabilidade e aparência do produto final. O raio de curvatura refere-se à curvatura mínima na qual o material mantém as suas propriedades, evitando fissuras ou deformações indesejáveis. Cada tipo de metal possui parâmetros únicos que determinam como pode ser moldado com segurança. A compreensão e o cálculo correto deste parâmetro permitem otimizar a produção, reduzir a quantidade de resíduos e garantem a excelente qualidade dos produtos.
Saber como medir o raio de curvatura de uma chapa metálica é fundamental para determinar com precisão um dos parâmetros mais importantes na transformação de metais, que tem um enorme impacto na qualidade, durabilidade e aparência do produto final. O raio de curvatura refere-se à curvatura mínima na qual o material mantém as suas propriedades, evitando fissuras ou deformações indesejáveis. Cada tipo de metal possui parâmetros únicos que determinam como pode ser moldado com segurança. Compreender e calcular corretamente este parâmetro permite otimizar a produção, reduzir a quantidade de resíduos e garante uma excelente qualidade dos produtos.
Neste artigo:
- Raio de curvatura da chapa: noções básicas e definições
- Como medir o raio de curvatura da chapa: métodos de medição
- Como calcular o raio de curvatura da chapa: fórmulas e cálculos
Raio de curvatura da chapa: noções básicas e definições

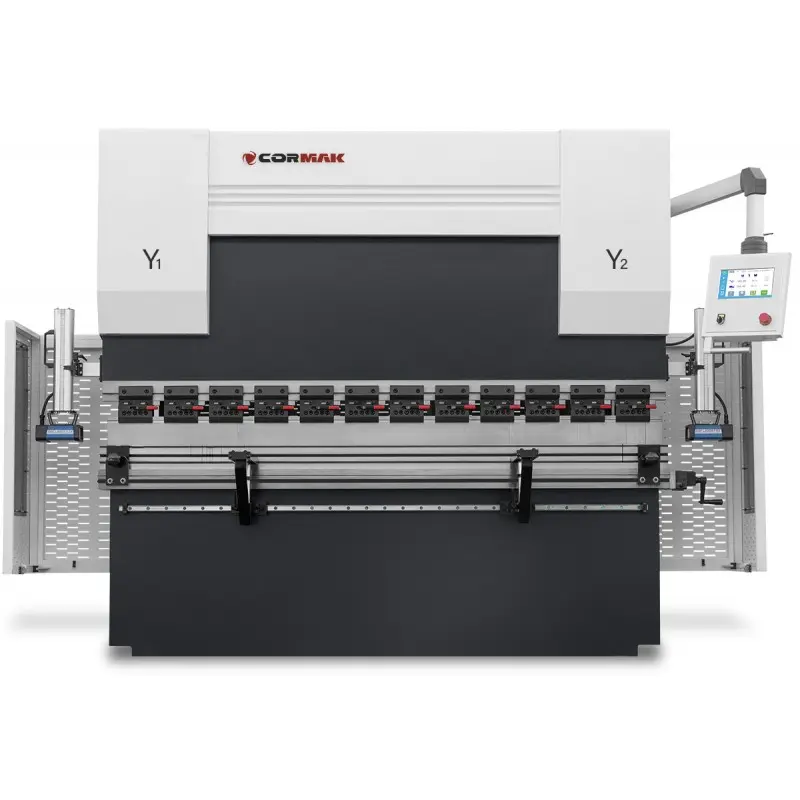

O raio de curvatura da chapa é um parâmetro essencial na transformação plástica de metais, que determina a curvatura do material. Como calcular o raio de curvatura da chapa? A sua seleção adequada evita microfissuras e o enfraquecimento da estrutura. Um raio demasiado pequeno pode levar à quebra do elemento, especialmente no caso de dobragem de chapas finas ou feitas de ligas duras. O conhecimento deste valor é fundamental para projetistas e operadores, particularmente ao trabalhar com equipamentos como prensas de dobra CNC, onde a escolha da matriz e do punção influencia o resultado final. O raio mínimo de curvatura é o menor raio possível em que a chapa não sofre danos. Ultrapassar este limite pode resultar na formação de microdefeitos, que só se revelam durante a utilização. Já na fase de projeto, o raio deve ser adaptado às propriedades do material e às condições de trabalho do elemento acabado.
O processo de dobragem consiste na compressão e alongamento simultâneos do material. A camada externa da chapa sofre alongamento, a interna – compressão, e entre elas encontra-se uma camada neutra. O conhecimento desta camada ajuda a evitar o enfraquecimento da estrutura, por exemplo, devido a uma má disposição dos orifícios ou das saliências. O raio de curvatura depende do tipo e da espessura do material. Para aço com espessura até 6 mm, costuma-se adotar um raio igual à espessura da chapa (R = t). Para chapas mais espessas, recomenda-se a utilização de um fator de conversão de 1,2–1,5 x t. A escolha do raio adequado deve também ter em conta os parâmetros da máquina – nomeadamente a largura da ranhura inferior da matriz e a geometria do punção. Desta forma, é possível evitar deformações ou fissuras e garantir a integridade do elemento.
Como medir o raio de curvatura da chapa: métodos de medição
Conhecer o raio de curvatura real influencia a qualidade da montagem e a durabilidade dos componentes. Como medir o raio de curvatura da chapa? O método mais simples é utilizar gabaritos de raios – embora seja barato, é pouco preciso. Resultados mais precisos são garantidos por uma máquina de medição por coordenadas (CMM), que mapeia digitalmente a curvatura e calcula o raio com alta precisão. Esta técnica é amplamente utilizada na indústria aeronáutica e automóvel. Os métodos sem contacto, como o perfilógrafo ótico 3D, estão a ganhar cada vez mais popularidade. Os scanners óticos criam um modelo tridimensional da secção de dobragem, permitindo medições rápidas e precisas com uma precisão de 0,01 mm. As máquinas modernas de processamento de chapa metálica estão frequentemente equipadas com sistemas de medição integrados deste tipo, que controlam a qualidade da dobragem em tempo real.
Para obter resultados fiáveis, é necessário respeitar algumas regras: a amostra deve estar limpa e isenta de lascas, a medição deve ser realizada a temperatura constante e a forma da chapa deve estar estabilizada – após a relaxação do material. É também necessário ter em conta o chamado retorno elástico do material, que pode alterar o raio final. A norma SN 22-008-00B define as tolerâncias do raio: para chapas até 6 mm, esta é de ±0,5 mm; para chapas mais espessas, de ±1 mm. Na produção de precisão, aplicam-se valores ainda mais rigorosos. Como fabricante de máquinas industriais, oferecemos soluções de medição adaptadas às exigências de diversos setores, desde estruturas de aço até à eletrónica de precisão.
Como calcular o raio de curvatura da chapa: fórmulas e cálculos
A forma básica de calcular o raio de curvatura baseia-se na relação geométrica:
R = t/sin (θ/2)onde:
-
R – raio de curvatura,
-
t – espessura da chapa,
-
θ – ângulo de curvatura.
Na prática da engenharia, aplicam-se regras simplificadas:
-
para chapas de aço com espessura até 6 mm – o raio de curvatura é normalmente considerado igual à espessura do material (R = t),
-
para espessuras entre 6 e 12 mm – recomenda-se um fator de conversão de 1,25–1,5 t,
-
para espessuras superiores a 12 mm – considera-se um raio de até 2–3 t,
-
estes valores estão em conformidade com as normas, nomeadamente a DIN 250 e a SN 22-008-00B.
Ao trabalhar com uma prensa de bordas, deve-se ter em conta também a geometria das ferramentas:
-
a largura da matriz inferior deve ser 8 vezes a espessura da chapa,
-
por exemplo, para uma chapa de 6 mm – a matriz deve ter uma largura de 48 mm,
-
uma matriz demasiado estreita pode causar fissuras,
-
uma matriz demasiado larga – a deformações e a um formato incorreto da dobra.
Cada vez mais, utilizam-se ferramentas digitais para os cálculos:
-
calculadoras de raio de dobra online ou
-
módulos integrados em software CAD/CAM,
que permitem determinar rapidamente os valores com base em:
-
comprimento da corda,
-
da curvatura do arco,
-
largura do perfil (por exemplo, C, U, Z).
Graças a estas ferramentas, é possível ajustar eficazmente os parâmetros tecnológicos às propriedades do material e às máquinas industriais disponíveis, minimizando o risco de erros de projeto.
